SSP8613

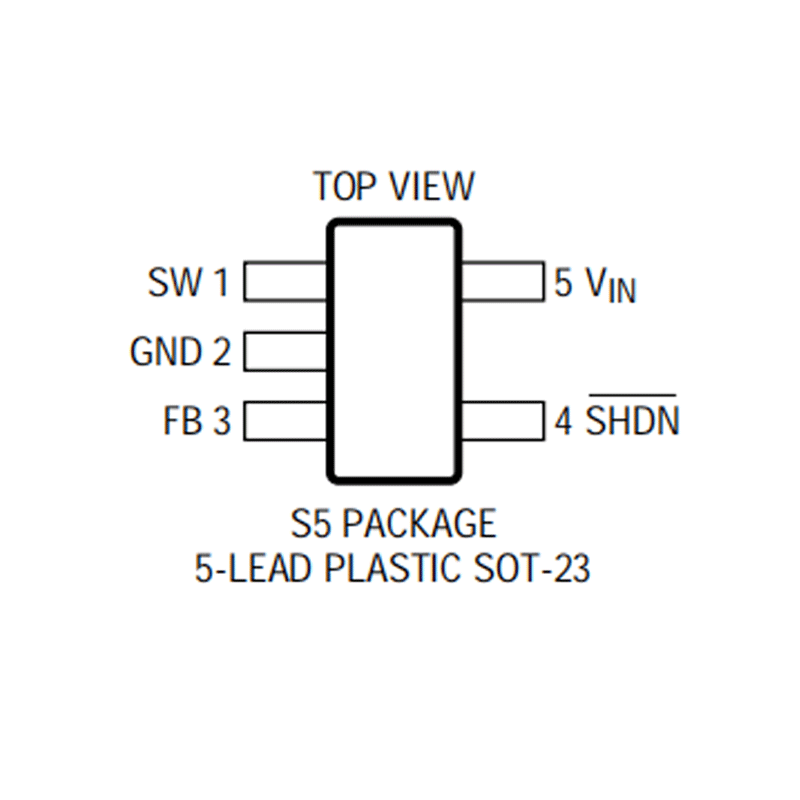

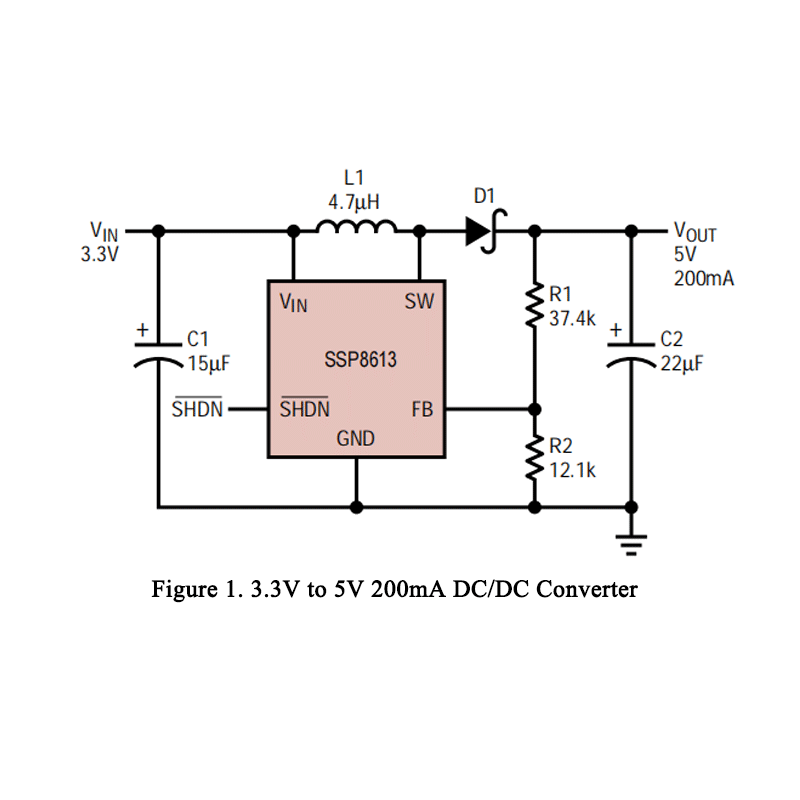

Le SSP8613 est le premier convertisseur DC/DC en mode courant à 5 pattes SOT-23. Destiné aux petites applications à faible consommation, il fonctionne à partir d'une tension d'entrée aussi basse que 1.2V et commute à 2.0MHz, permettant l'utilisation de condensateurs et d'inductances minuscules et peu coûteux d'une hauteur de 2mm ou moins. Sa petite taille et sa fréquence de commutation élevée permettent à la fonction complète du convertisseur DC/DC d'occuper moins de 0,2 pouce carré de surface de carte PC. Les alimentations à sorties multiples peuvent maintenant utiliser un régulateur séparé pour chaque tension de sortie, remplaçant les approches encombrantes quasi-régulées utilisant un seul régulateur et un transformateur personnalisé. Une architecture PWM à fréquence constante et à mode de courant compensé en interne produit un bruit de sortie faible et prévisible, facile à filtrer. Le commutateur haute tension du SSP8613 est calibré à 36V, ce qui rend le dispositif idéal pour les convertisseurs boost jusqu'à 34V ainsi que pour les convertisseurs à inductance primaire simple (SEPIC) et les conceptions flyback. Le dispositif peut générer 5V à 200mA à partir d'une alimentation de 3.3V ou 5V à 175mA à partir de quatre piles alcalines dans une conception SEPIC. Le SSP8613 est disponible en boîtier SOT-23 à 5 pattes.
