Kurze Beschreibung:

The H75RXX-1 is an ultra-low quiescent current regulator that features low dropout voltage. It has 2μA quiescent current when there is no load. The H75RXX-1 retains all the features that are common to low dropout regulators including a low dropout PMOS pass device, foldback current limiter, and thermal shutdown. The H75RXX-1 offers a 40V maximum operating voltage, excellent load transient response, an operating temperature range of -40°C to 85°C, and ±2% output voltage tolerance across the full range of output current, input voltage, and operating temperature. The H75RXX-1 regulators are available in standard SOT23- 3L, SOT23, SOT89-3 and TO92 packages.

Produkt Detail

Eigenschaften

Input Voltage (VIN) Range: Up to 40V
Output Range: 2.6V～5.0V
Maximum Output Current: 250mA
PSRR: 75dB@1kHz
Dropout Voltage: 0.5V Typ@IOUT=100mA
Ultra Low Quiescent Current: 2μA Typ
Output Voltage Tolerance: ±2%
Interner thermischer Überlastungsschutz
Built-in Foldback Current Limit

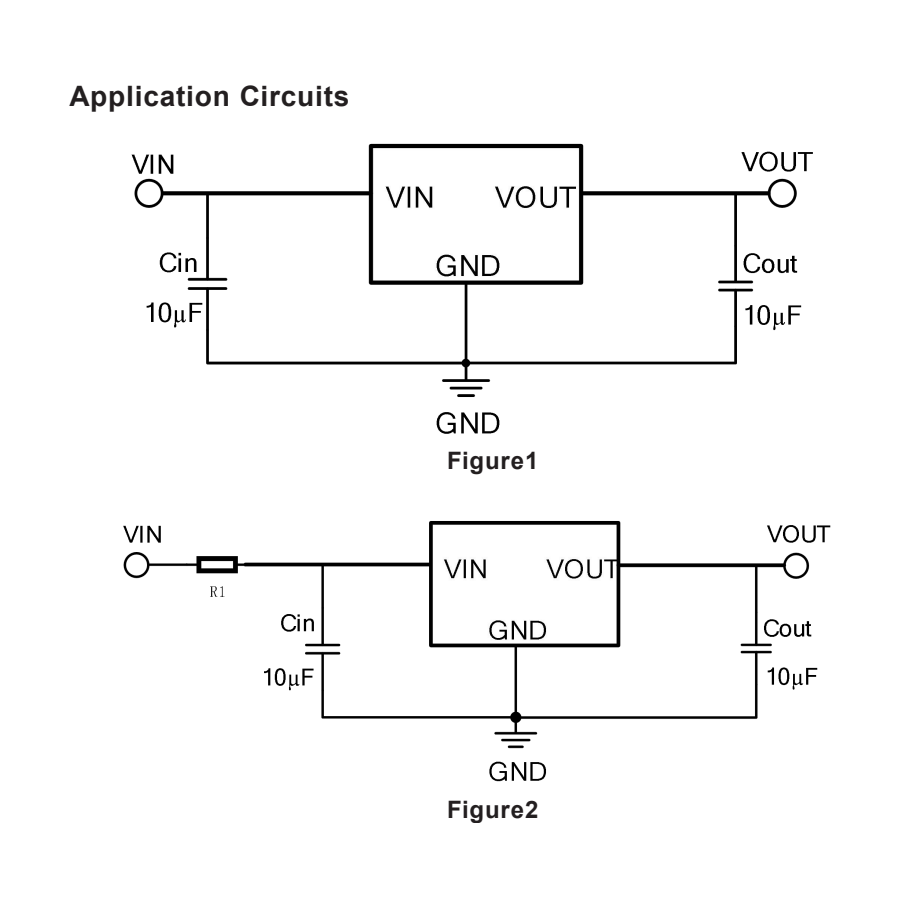

Anmeldung

E-meters, Water Meters and Gas Meters
Cellphones, Radiophones, Digital Cameras
Fire Alarms, Smoke Detectors
Appliances and White Goods

Parameter-Tabelle

Informationen bestellen

Gerät	Paket	Art der Verpackung	Geräte pro Beutel/Rolle
H75RXX-1MR	SOT23-3L	Rolle	3000
H75RXX-1NR	SOT23-3	Rolle	3000
H75RXX-1PR	SOT89-3	Rolle	1000
H75RXX-1TR	TO92	Tasche	1000

PIN NO.	PIN NAME	FUNCTION
1	GND	GND pin
2	VOUT	Output voltage pin
3	VIN	Input voltage pin

PIN NO.	PIN NAME	FUNCTION
1	GND	GND pin
2	VIN	Input voltage pin
3	VOUT	Output voltage pin

Absolute Maximalwerte

Parameter	Symbol	Wert	Einheit
Eingangsspannung	VIN	-0.3~45	V
Ausgangsspannung	VOUT	-0.3~12	V
ESD Rating		5.5	kV
Lagertemperatur	Tstr	-55~150	℃
Lead Temperature(Soldering, 10 sec.)	Tst	260	℃
Betriebstemperatur		-40~85	℃

Absolute Maximalwerte

Symbol	Parameter	Paket	Max.	Einheit
θ JA	Thermal Resistance (Junction to Ambient) (Assume no ambient airflow, no heat sink)	SOT23-3L	260	℃/W
		SOT23	500
		SOT89	200
		TO92	200
P D	Power Dissipation(Max)	SOT23-3L	0.4	W
		SOT23	0.2
		SOT89	0.5
		TO92	0.5

Elektrische Eigenschaften

ITEMS	SYMBOL	BEDINGUNGEN	MIN	TYP	MAX	UNIT
Eingangsspannung	V IN		2.7		40	V
Leistungsbereich	V OUT		2.6		5.0	V
Genauigkeit der Ausgangsspannung	ΔV OUT		-2	—	2	%
Ruhestrom	I Q	V = V + 1V IN OUT	—	2	—	µA
Rückfallspannung	V DROP	I =100mA OUT	—	0.5	—	V
		I =250mA OUT	—	1.3	—
Linie Regulierung	△V LINE	V = V + 1V to IN OUT 40V, or V = 5V to IN 40V, if V < 4V OUT	—	30	—	mV
Lastregelung	△V LOAD	I = 1mA to 100mA OUT	—	50	—	mV
Power Supply Rejection Rate VIN=VOUT+1V Ripple=0.2Vp-p IOUT=10mA	PSRR	Freq.=1kHz	—	75	—	dB
IOUT @ VOUT Short to Ground	I SHORT	V =6V, V =0V IN OUT	—	50	—	mA

Paket

Symbol	Dimensions In Millimeters		Dimensions In Inches
	Min.	Max.	Min.	Max.
A	1.050	1.250	0.041	0.049
A1	0.000	0.100	0.000	0.004
A2	1.050	1.150	0.041	0.045
b	0.300	0.500	0.012	0.020
c	0.100	0.200	0.004	0.008
D	2.820	3.020	0.111	0.119
E	1.500	1.700	0.059	0.067
E1	2.650	2.950	0.104	0.116
e	0.950(BSC)		0.037(BSC)
e1	1.800	2.000	0.071	0.079
L	0.300	0.600	0.012	0.024
θ	0°	8°	0°	8°

Paket

Symbol	Dimensions In Millimeters		Dimensions In Inches
	Min.	Max.	Min.	Max.
A	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
b	0.300	0.500	0.012	0.020
c	0.080	0.150	0.003	0.006
D	2.800	3.000	0.110	0.118
E	1.200	1.400	0.047	0.055
E1	2.250	2.550	0.089	0.100
e	0.950TYP.		0.037TYP.
e1	1.800	2.000	0.071	0.079
L	0.550REF.		0.022REF
L1	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

Paket

Symbol	Dimensions In Millimeters		Dimensions In Inches
	Min.	Max.	Min.	Max.
A	1.400	1.600	0.055	0.063
b	0.320	0.520	0.013	0.020
b1	0.400	0.580	0.016	0.023
c	0.350	0.440	0.014	0.017
D	4.400	4.600	0.173	0.181
D1	1.550REF.		0.061REF.
E	2.300	2.600	0.091	0.102
E1	3.940	4.250	0.155	0.167
e	1.500TYP.		0.060TYP.
e1	3.000TYP.		0.118TYP.
L	0.900	1.200	0.035	0.047

Paket

Symbol	Dimensions In Millimeters		Dimensions In Inches
	Min.	Max.	Min.	Max.
A	3.300	3.700	0.130	0.146
A1	1.100	1.400	0.043	0.055
b	0.380	0.550	0.015	0.022
c	0.360	0.510	0.014	0.020
D	4.300	4.700	0.169	0.185
D1	3.430		0.135
E	4.300	4.700	0.169	0.185
e	1.270TYP.		0.050TYP.
e1	2.440	2.640	0.096	0.104
L	14.100	14.500	0.555	0.571
Φ		1.600		0.063
h	0.000	0.380	0.000	0.015
