SSP1842

Der SSP1842 ist ein integrierter kalibrierungsfreier Energiemess-IC, der sich für einphasige Multifunktions-Elektrizitätszähler, intelligente Steckdosen, intelligente Haushaltsgeräte und andere Anwendungen eignet und eine kosteneffizientere Lösung darstellt. Der SSP1842 verfügt über 2 hochpräzise Sigma-Delta-ADCs zur gleichzeitigen Messung von Strom und Spannung. Referenzspannung, Power-Management und andere analoge Schaltungsmodule, und die Verarbeitung von Wirkleistung, Strom und Spannung RMS elektrische Parameter digitale Signalverarbeitungsschaltung. SSP1842 kann elektrische Parameter wie Strom und Spannung RMS, Wirkleistung, Wirkenergie, schnellen Strom RMS (für Überstromschutz), und Wellenform-Ausgang und so weiter zu messen. Der SSP1842 gibt Daten über die UART/SPI-Schnittstelle aus. Er ist für intelligente Steckdosen, intelligente Geräte, einphasige Multifunktions-Stromzähler und den Informationsbedarf der Datenerfassung in Stromanwendungen verfügbar. Der SSP1842 verfügt über ein patentiertes Anti-Creep-Design, das mit einem vernünftigen externen Hardware-Design kombiniert werden kann, um sicherzustellen, dass die Rauschenergie im Energieimpuls nicht berechnet werden kann, wenn keine Last vorhanden ist.

SSP1840

Der SSP1840 ist ein integrierter Taktgeber und kalibrierungsfreier Energiemess-IC, der sich für einphasige multifunktionale Stromzähler, intelligente Steckdosen, intelligente Haushaltsgeräte, Ladesäulen für Elektrofahrräder und andere Anwendungen mit besserer Kostenleistung eignet. Der SSP1840 verfügt über 2 hochpräzise Sigma-Delta-ADCs zur gleichzeitigen Messung von Strom und Spannung. Referenzspannung, Power-Management und andere analoge Schaltungsmodule, und die Verarbeitung von Wirkleistung, Strom und Spannung RMS elektrische Parameter digitale Signalverarbeitungsschaltung. SSP1840 kann elektrische Parameter wie Strom und Spannung RMS, Wirkleistung, Wirkenergie, schnelle Strom RMS (für Leckage-Erkennung / Überstromschutz) und Temperaturerfassung, Wellenform-Ausgang und so weiter zu messen. Der SSP1840 gibt Daten über die UART/SPI-Schnittstelle aus. Er ist für intelligente Steckdosen, intelligente Geräte, einphasige Multifunktions-Stromzähler, Elektrofahrrad-Ladesäulen und den Informationsbedarf der Datenerfassung in Stromanwendungen verfügbar. Der SSP1840 verfügt über ein patentiertes Anti-Creep-Design, das mit einem vernünftigen externen Hardware-Design kombiniert werden kann, um sicherzustellen, dass die Rauschenergie im Energieimpuls nicht berechnet werden kann, wenn keine Last vorhanden ist.

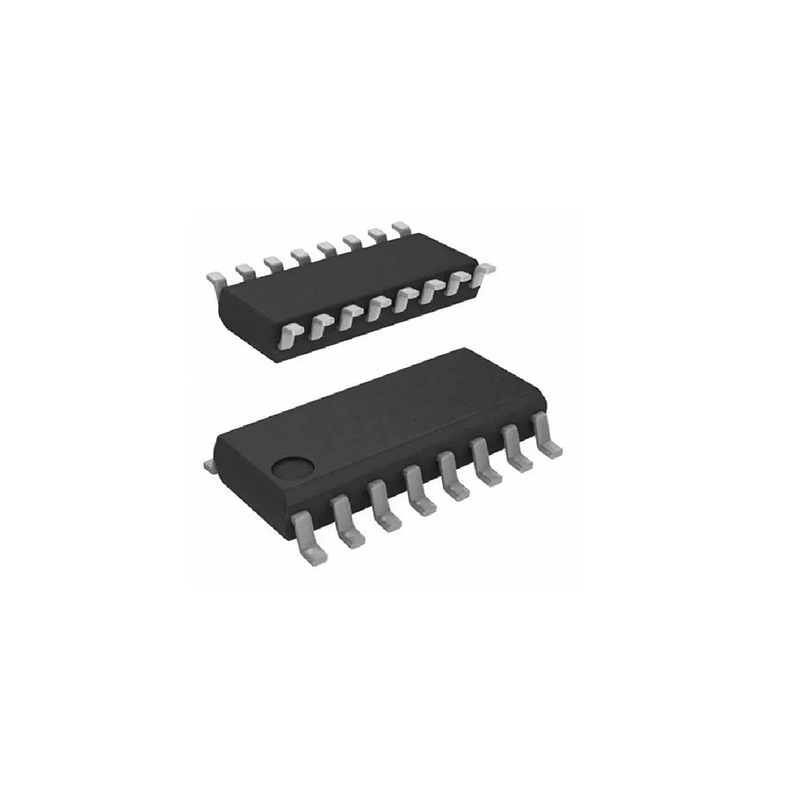

SSP1839

Der SSP1839 ist ein integrierter Taktgeber und kalibrierungsfreier Energiemess-IC, der sich für einphasige multifunktionale Stromzähler, intelligente Steckdosen, intelligente Haushaltsgeräte, Ladesäulen für Elektrofahrräder und andere Anwendungen mit besserer Kostenleistung eignet. SSP1839 integriert 3 hochpräzise Sigma-Delta-ADCs und kann zwei Stromkanäle und einen Spannungskanal gleichzeitig messen. Der SSP1839 kann elektrische Parameter wie Strom- und Spannungs-Effektivwert, Wirkleistung, Wirkenergie, schnellen Strom-Effektivwert (für die Leckageerkennung/den Überstromschutz), Temperaturerfassung, Wellenformausgabe usw. messen. Der SSP1839 gibt Daten über die UART/SPI-Schnittstelle aus. Er eignet sich für intelligente Steckdosen, intelligente Geräte, einphasige Multifunktions-Stromzähler, Elektrofahrrad-Ladesäulen und den Informationsbedarf der Datenerfassung in Stromanwendungen. Der SSP1839 verfügt über ein patentiertes Anti-Creep-Design, das mit einem vernünftigen externen Hardware-Design kombiniert werden kann, um sicherzustellen, dass die Rauschenergie im Energieimpuls nicht berechnet werden kann, wenn keine Last vorhanden ist.

SSP1851

Der SSP1851 ist ein hochpräziser, fehlertoleranter IC zur Messung elektrischer Energie, der für den Einsatz in 2-Leiter-Verteilungssystemen vorgesehen ist. Die Spezifikationen des Bauteils übertreffen die in der Norm IEC1036 genannten Genauigkeitsanforderungen. Die einzige analoge Schaltung, die im SSP1851 verwendet wird, sind die ADCs und die Referenzschaltung. Alle anderen Signalverarbeitungen (z. B. Multiplikation und Filterung) werden im digitalen Bereich durchgeführt. Dieser Ansatz bietet eine überlegene Stabilität und Genauigkeit bei extremen Umgebungsbedingungen und im Zeitverlauf. Der SSP1851 enthält ein neuartiges Fehlererkennungsschema, das vor Fehlerzuständen warnt und es dem SSP1851 ermöglicht, die genaue Abrechnung während eines Fehlerereignisses fortzusetzen. Dazu überwacht der SSP1851 kontinuierlich sowohl die Phasen- als auch die Nullströme (Rückstrom). Ein Fehler wird angezeigt, wenn diese Ströme um mehr als 12,5% voneinander abweichen. Die Abrechnung wird mit dem größeren der beiden Ströme fortgesetzt. Der SSP1851 liefert Informationen über die durchschnittliche Wirkleistung an den Niederfrequenzausgängen F1 und F2. Diese Logikausgänge können zur direkten Ansteuerung eines elektromechanischen Zählers oder als Schnittstelle zu einer MCU verwendet werden. Der Logikausgang CF liefert Informationen zur momentanen Wirkleistung. Dieser Ausgang soll für Kalibrierungszwecke verwendet werden. Der SSP1851 enthält einen Stromversorgungsüberwachungsschaltkreis am AVDD-Versorgungspin. Der SSP1851 bleibt in einem Reset-Zustand, bis die Versorgungsspannung an AVDD 4 V erreicht. Fällt die Versorgung unter 4 V, wird der SSP1851 ebenfalls zurückgesetzt und es werden keine Impulse an F1, F2 und CF ausgegeben. Interne Phasenanpassungsschaltungen sorgen dafür, dass die Spannungs- und Stromkanäle aufeinander abgestimmt sind, unabhängig davon, ob der HPF in Kanal 1 ein- oder ausgeschaltet ist. Der SSP1851 verfügt außerdem über einen Einschleichschutz. Der SSP1851 ist in einem 24-poligen SSOP-Gehäuse erhältlich.

SSP1880

Der SSP1880 ist ein hochpräziser integrierter Schaltkreis für die dreiphasige Leistungsmessung mit technischen Spezifikationen, die den in der IEC62053 festgelegten Genauigkeitsanforderungen entsprechen. Der SSP1880 verwendet analoge Schaltungen nur für den ADC und die Referenzquelle und digitale Schaltungen für alle anderen Signalverarbeitungen (wie Multiplikation und Filterung), wodurch der SSP1880 eine extrem hohe Genauigkeit und Langzeitstabilität unter rauen Umgebungsbedingungen beibehalten kann. Die SSP1880-Pins F1 und F2 geben den Durchschnittswert der Wirkleistung bei einer niedrigeren Frequenz aus und können zur direkten Ansteuerung elektromechanischer Zähler oder als Schnittstelle zu Mikrocontrollern (MCUs) verwendet werden. Pin CF gibt einen Momentanwert der Wirkleistung bei einer höheren Frequenz zur Kalibrierung oder zum Anschluss an eine MCU aus. Der SSP1880 enthält eine interne Überwachungsschaltung für den VDD-Stromversorgungspin. Der SSP1880 bleibt im Reset-Modus, bis VDD auf 4 V ansteigt. Wenn VDD unter 4 V fällt, wird der SSP1880 ebenfalls zurückgesetzt; zu diesem Zeitpunkt gibt es keine Ausgänge von F1, F2 oder CF. Interne Phasenanpassungsschaltungen sorgen dafür, dass die Spannungs- und Stromkanäle immer phasenangepasst sind, und interne Schwellenwerteigenschaften bei Nulllast gewährleisten, dass der SSP1880 bei Nulllast keine Latenz aufweist. Der SSP1880 ist in einem 16-poligen SOP-Gehäuse erhältlich.

SSP1855

Der SSP1855 ist ein hochpräziser integrierter Schaltkreis für die Messung elektrischer Energie mit technischen Spezifikationen, die den in der IEC1036 festgelegten Genauigkeitsanforderungen entsprechen. Der SSP1855 verwendet analoge Schaltkreise nur für den ADC und die Referenzquelle und digitale Schaltkreise für alle anderen Signalverarbeitungen (wie Multiplikation und Filterung), wodurch der SSP1855 eine extrem hohe Genauigkeit und Langzeitstabilität unter rauen Umgebungsbedingungen beibehalten kann.Die SSP1855-Pins F1 und F2 geben den Durchschnittswert der Wirkleistung bei einer niedrigeren Frequenz aus und können zur direkten Ansteuerung elektromechanischer Messgeräte oder als Schnittstelle zu Mikrocontrollern (MCUs) verwendet werden. Der SSP1855 enthält eine interne Überwachungsschaltung für den VDD-Stromversorgungspin. Der SSP1855 bleibt im Reset-Modus, bis VDD auf 4 V ansteigt. Wenn VDD unter 4V fällt, wird der SSP1855 ebenfalls zurückgesetzt, wobei dann keine Ausgänge von F1, F2 oder CF vorhanden sind. Die interne Phasenanpassungsschaltung ermöglicht, dass die Spannungs- und Stromkanäle immer phasenangepasst sind, unabhängig davon, ob der Hochpassfilter (HPF) in Kanal 1 ein- oder ausgeschaltet ist. Eine interne Schwellenwertfunktion bei Nulllast sorgt dafür, dass der SSP1855 bei Nulllast keine Latenz aufweist. Der SSP1855 ist in einem 24-poligen SSOP-Gehäuse erhältlich.

SSP1852

Der SSP1852 ist ein hochgenauer mehrphasiger IC zur Messung elektrischer Energie. Die Spezifikationen des Bauteils übertreffen die in der Norm IEC62053-2x genannten Genauigkeitsanforderungen. Die einzigen im SSP1852 verwendeten analogen Schaltungen sind die Analog-Digital-Wandler (ADCs) und die Referenzschaltung. Alle anderen Signalverarbeitungen (wie Multiplikation, Filterung und Summierung) werden im digitalen Bereich durchgeführt. Dieser Ansatz bietet eine überlegene Stabilität und Genauigkeit bei extremen Umgebungsbedingungen und im Zeitverlauf. Der SSP1852 liefert Informationen zur durchschnittlichen Wirkleistung an den Niederfrequenzausgängen F1 und F2. Diese Logikausgänge können zur direkten Ansteuerung eines elektromechanischen Zählers oder als Schnittstelle zu einer MCU verwendet werden. Der Logikausgang CF liefert sofortige Wirkleistungsinformationen. Dieser Ausgang ist für Kalibrierungszwecke vorgesehen. Der SSP1852 enthält einen Stromversorgungsüberwachungsschaltkreis am VDD-Pin. Der SSP1852 bleibt inaktiv, bis die Versorgungsspannung an VDD 4 V erreicht. Fällt die Versorgung unter 4 V, werden keine Impulse an F1, F2 und CF ausgegeben. Interne Phasenanpassungsschaltungen gewährleisten, dass die Spannungs- und Stromkanäle phasenangepasst sind. Ein interner Schwellenwert für den lastfreien Betrieb stellt sicher, dass das Bauteil im lastfreien Zustand kein Kriechen zeigt. Der SSP1852 ist in einem 24-poligen SOIC-Gehäuse erhältlich.

SSP1837

SSP1837 ist eine breite Palette von einphasigen Multifunktions-Energiemess-ICs für einphasige Steckdosen, einphasige Leisten, Smart Appliance, mit niedrigen Kosten und hoher Genauigkeit. SSP1837 integriert zwei hochpräzise Sigma-Delta-ADC, Spannungsreferenz, Power-Management und andere analoge Schaltungsmodule sowie eine digitale Signalverarbeitungsschaltung zur Berechnung von Wirkleistung, IRMS, VRMS usw. Die Hochfrequenz CF1 ist für die Anzeige von IRMS/VRMS und die Hochfrequenz CF für die Energiemessung vorgesehen. Der SSP1837 kann die einphasige Wirkenergie, die Wirkleistung, den Strom- und Spannungs-Effektivwert und andere Parameter messen, um die Anforderungen von Steckdosen, Steckdosenleisten, intelligenten Geräten und anderen zu erfüllen.
