Caractéristiques

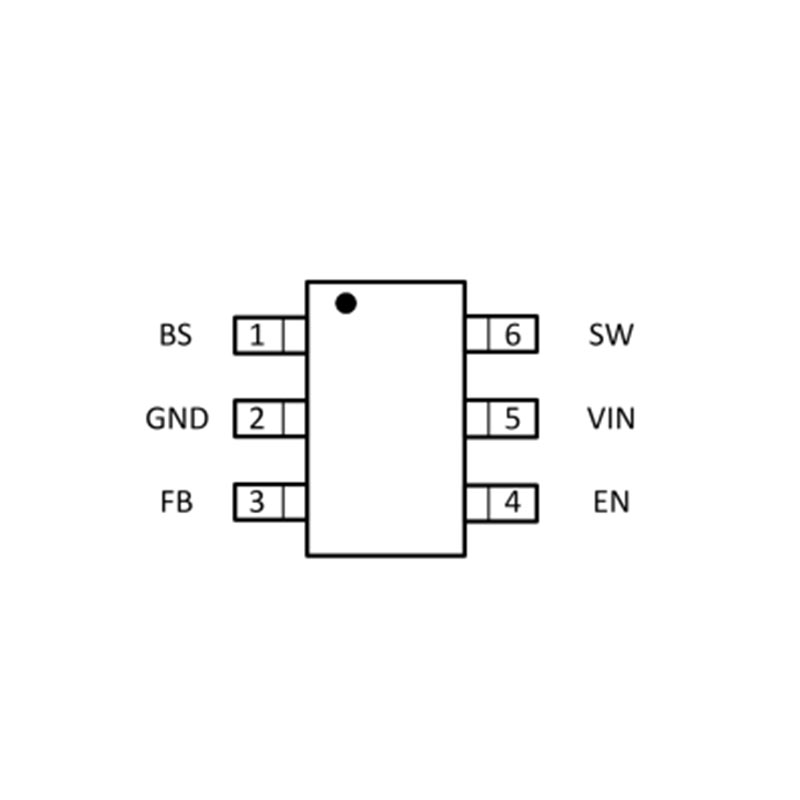

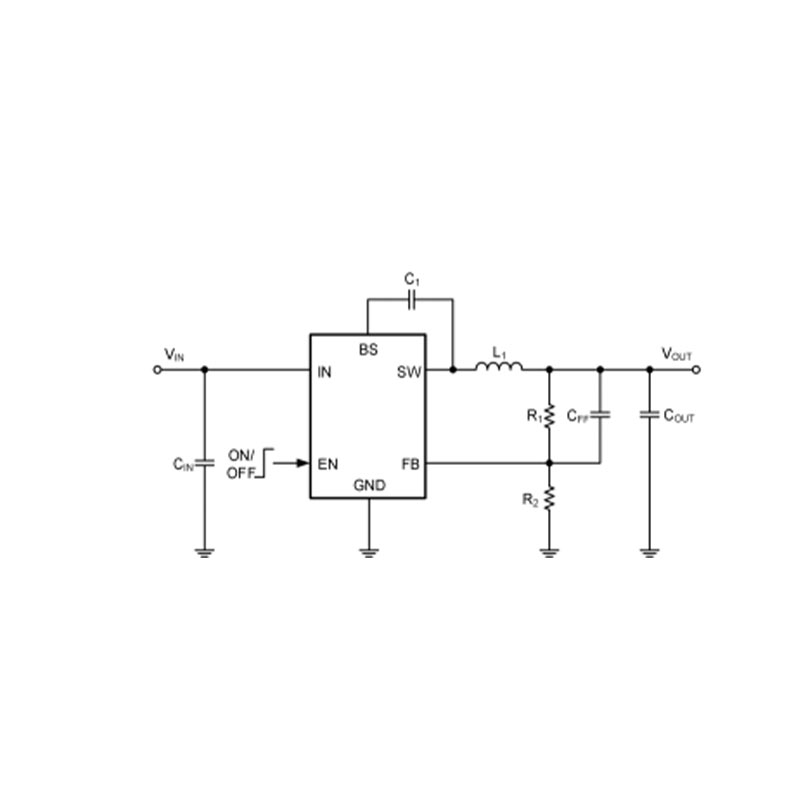

| Applications
|
| Objet | Min | Max | Unité |
| Vin,EN,Tension | -0.3 | 18 | V |
| Plage de température de fonctionnement | -40 | +85 | ℃ |
| Tensions FB | -0.3 | 6 | V |
| Température du plomb (soudure, 10s) | +260 | ℃ | |
| Tension SW | -0.3 | VIN+0,5 | V |
| Plage de température de stockage | -55 | 150 | ℃ |
| Tension BS | Vsw-0.3 | Vsw+5 | V |
| ESD (fabriqué à la machine) MM | ±250 | V | |
| ESD(Human Body Made)HBM | ±4 | KV | |
| Rattrapage | ±200 | mA | |
| Résistance thermique (θJA) | 105 | ℃/W | |
| Résistance thermique (θJC) | 55 | ℃/W |
Note 1 : Le dépassement de ces valeurs nominales peut endommager l'appareil.
Note 2 : Le fonctionnement de l'appareil n'est pas garanti en dehors de ses conditions d'utilisation.
Caractéristiques électriques(1) (2)
VIN=12V，TA=25°C, sauf indication contraire.
| Paramètres | Conditions d'essai | Min | Type | Max | Unité |
| Plage de tension d'entrée | 3.5(3) | 16 | V | ||
| Courant d'alimentation (Quiescent) | VFR=3.0V | 0.6 | 0.8 | mA | |
| Courant d'alimentation (arrêt) | VIN=5V, EN=GND | 10 | µA | ||
| VIN=12V, EN=GND | 24 | µA | |||
| Tension de rétroaction | 0.585 | 0.600 | 0.615 | V | |
| Résistance à l'enclenchement de l'interrupteur côté haut Résistance à l'enclenchement de l'interrupteur côté bas On-Resistance | ISW=100mA | 110 | 120 | mΩ | |
| ISW=-100mA | 70 | 80 | mΩ | ||
| Limite supérieure du courant de commutation | 2.5 | 3 | 3.5 | A | |
| Protection contre les surtensions Seuil | 18.6 | 19.5 | V | ||
| Fréquence de commutation | 400 | 500 | 600 | KHz | |
| Cycle de service maximal | VFB=90% | 97 | % | ||
| Délai minimum | 65 | 72 | 110 | nS | |
| Seuil de montée EN | 3.3 | V | |||
| Seuil de chute EN | 1.0 | V | |||
| Sous-tension Coupure Seuil | Réveil Tension VIN | 3.5 | 3.8 | V | |
| Démarrage progressif | 4.0 | mS | |||
| Arrêt thermique | 150 | 160 | ℃ | ||
| Hystérésis thermique | 30 | ℃ |
Note (1) : Les spécifications de résistance à l'enclenchement du MOSFET sont garanties par corrélation avec les mesures effectuées au niveau de la plaquette. Note (2) : Les spécifications de l'arrêt thermique sont garanties par corrélation avec la conception et l'analyse des caractéristiques : Les spécifications relatives à l'arrêt thermique sont garanties par corrélation avec la conception et l'analyse des caractéristiques.
Note (3) : Lorsque la tension d'alimentation est comprise entre 3,5V et 4,5V, le courant de sortie de la puce est limité. Si l'exigence de faible perte est respectée, le courant de sortie maximal de la puce est d'environ 1,5 A.
