Kurze Beschreibung:

The MAX13085 is a half-duplex high speed transceiver for RS-485 and RS422 communication. IC contains one driver and one receiver. The MAX13085 has a fail-safe circuit. It has a slew-rate-limited driver that reduces EMI and reflection due to improperly matched terminal cables, and achieves error-free data transmission of up to 2Mbps. Each driver output and receiver input is protected against ±15kV electrostatic discharge (HBM) (ESD)shocks. The MAX13085 receiver has 1/8 unit load input impedance, allows up to 256 devices can be attached to the bus. Mainly used in RS-485/RS-422 communication system.

Produkt Detail

Eigenschaften

E/A-Pin ESD-Schutz：+15kV HBM
Andere Pins haben ESD-Schutz der Stufe 3：>+8kV HBM
Fractional Unit Load ermöglicht bis zu 256 Geräte am Bus
+ 5V operating voltage (For + 3.3v power supply, recommend the maximum transmission
rate is 500Kbps)
Datenübertragung bis zu 2Mbps
Betriebsstrom im Niedrigstrom-Abschaltmodus：1nA
Strombegrenzung und thermische Abschaltfunktion können für den Überlastschutz des Treibers verwendet werden
SOP8- und DIP8-Gehäuse

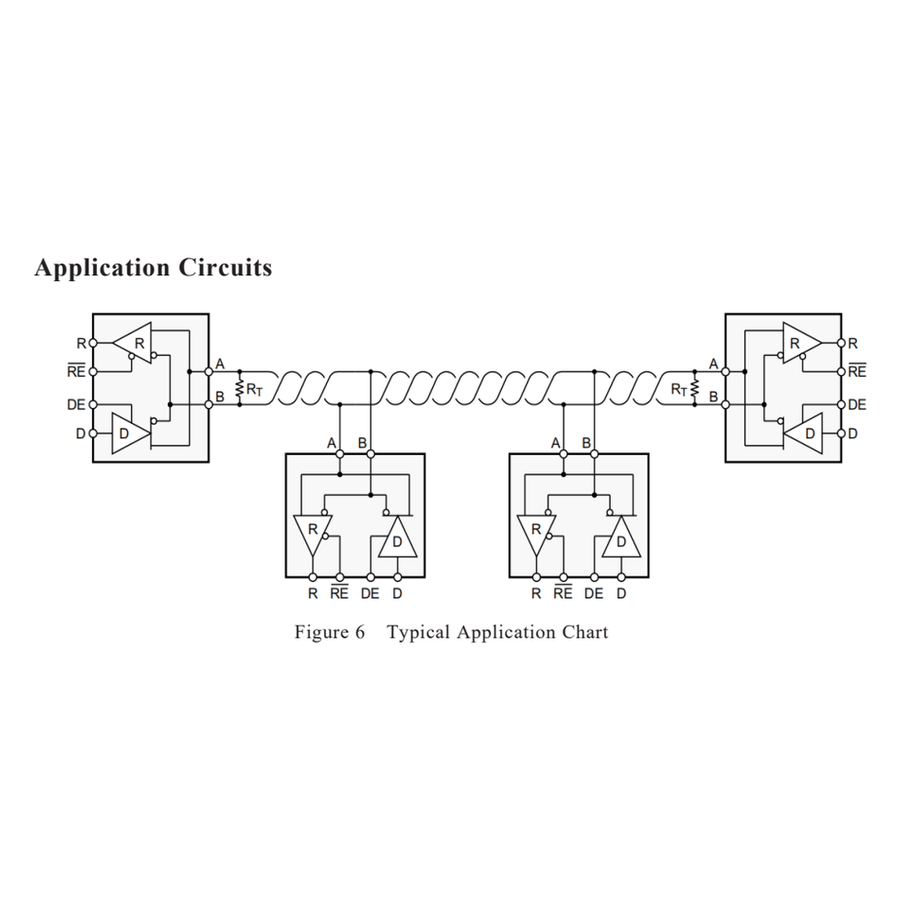

Anmeldung

Intelligentes Instrument
Industrielle Prozesssteuerung
Netzwerk für Gebäudeautomation
Motorsteuerung
EMI-empfindliche Sender-Empfänger-Anwendung

Parameter-Tabelle

Spezifikation der Bestellung

Teil Nr.	Paket	Art der Verpackung	Geräte pro Beutel/Rolle
MAX13085	SOP8	Rolle	2500

Spezifikation der Bestellung

Pin No.	Pin Name	Beschreibung	I/O
1	RO	Receiver output：If A-B≥-0.05V，RO will be high；If A-B≤-0.2V，RO will be low；If A and B are open or shorted，RO will be high.	O
2	RE	Receiver output enable：RO is enabled when RE is low；RO is high impedance when RE is high.	I
3	DE	Driver output enable：The driver outputs，A and B are enabled by bringing DE high. They are high impedance when DE is low.	I
4	DI	Driver input：A low on DI forces output A low and output B high. Similarly, a high on DI forces output A high and output B low.	I
5	GND	Boden
6	A	Receiver input and driver output	I/O
7	B	Receiver input and driver output	I/O
8	VDD	Versorgungsspannung

Absolute Maximalwerte

Eingabe			Ausgabe
RE	DE	A – B	RO
L	X	≥-0.05V	H
L	X	≤-0.2V	L
L	X	Open/shorted	H
H	H	X	Z
H	L	X	Z

Absolute Maximalwerte

Eingabe			Ausgabe
RE	DE	DI	B	A
X	H	H	L	H
X	H	L	H	L
L	L	X	Z	Z
H	L	X	Z

Absolute Maximalwerte

Parameter	Symbol	Wert	Einheit
Versorgungsspannung	V DD	-0.3~7	V
Eingangs-/Ausgangsspannung	V /V IN OUT	GND-0.3~V +0.3 DD	V
A/B Eingangs-/Ausgangsspannung	V /V INA/B OUTA/B	-13~13	V
Betriebstemperatur	T amb	-40~85	℃
Lagertemperatur	T	-65~150	℃

Elektrische Eigenschaften

Parameter	Symbol	Testbedingungen		Min	Typ	Max	Einheit
Treiber
Differenzieller Treiberausgang	V OD1	Keine Last				5	V
Differenzieller Treiberausgang	V OD2	R=50Ω（RS-422）(1)		2.0			V
		R=27Ω（RS-485）(1)		1.5			V
Änderung des Betrags der Differenzausgangsspannung des Treibers bei komplementären Ausgangszuständen	ΔV OD	R=50Ω or 27Ω(1)			0.01	0.2	V
Gleichtakt-Ausgangsspannung des Treibers	V OC	R=50Ω or 27Ω(1)				3	V
Änderung des Betrags der Gleichtakt-Ausgangsspannung des Treibers bei komplementären Ausgangszuständen	ΔV OC	R=50Ω or 27Ω(1)			0.01	0.2	V
Hohe Eingangsspannung	V IH1	DE、RE、DI		2.0			V
Eingang Niederspannung	V IL1	DE、RE、DI				0.8	V
Eingangsstrom	I IN1	DE、RE、DI		-2		2	A
Eingangsstrom (A, B)	I IN2	DE=GND，V =GND DD or 5.25V	Vin=12V			125	A
			Vin=-7V			-75	A
Treiber-Kurzschlussstrom	I OD1	-7V≤V ≤V OUT DD		-250			mA
		0V≤V ≤12V OUT				250	mA
		0V≤V ≤V OUT DD		±25			mA
Empfänger
Differenzielle Schwellenspannung	V TH	-7V≤V ≤12V CM		-200	-125	-50	mV
Eingangshysteresespannung	ΔV TH				25		mV
Ausgangs-Hochspannung	V OH	I =-4mA，V =-50mV O ID		3.5			V
Ausgang Niederspannung	V OL	I =4mA，V =-200mV O ID				0.4	V
3-stufiger (hochohmiger) Ausgangsstrom am Empfänger	I OZR	0.4V≤V ≤2.4V O				1	A
Eingangswiderstand	R IN	-7V≤V ≤12V CM		96			kΩ
Kurzschlussstrom des Empfängers	I OSR	0V≤V ≤V RO DD		7		95	mA
Versorgungsstrom	I CC	No load，RE=DI	DE=V DD		430	900	A

			DE=GND	375	600	A
Versorgungsstrom im Stillstand	I SHDN	DE=GND，RE=V DD		0.00 1	10	A
ESD-Schutz（A/B）	ESD	Modell des menschlichen Körpers		15		kV

Parameter	Symbol	Testbedingungen	Min.	Typ.	Max.	Einheit
Anstiegsgeschwindigkeitsbegrenzung
Treiber Eingang zu Ausgang	t DPLH	R =54Ω，DIFF C =C =100pF(2) L1 L2	250	720	1000	ns
Treiber Eingang zu Ausgang	t DPHL	R =54Ω，DIFF C =C =100pF(2) L1 L2	250	720	1000	ns
\|t -t \| DPLH DPHL	t DSKEW	R =54Ω，DIFF CL1=CL2=100pF(2)		-3	100	ns
Treiber Anstiegs- oder Abfallzeit	t, t DR DF	R =54Ω，DIFF C =C =100pF(2) L1 L2	200	530	750	ns
Maximale Datenrate	f MAX			2000		kbps
Treiberfreigabe an Ausgang High	t DZH	C =100pF，S2 closed(3) L			2500	ns
Treiberfreigabe an Ausgang Low	t DZL	C =100pF，S1 closed(3) L			2500	ns
Treiberabschaltzeit von Low	t DLZ	C =15pF，S1 closed(3) L			100	ns
Treiberabschaltzeit von Low	t DHZ	C =15pF，S2 closed(3) L			100	ns
Empfänger Eingang zu Ausgang	t RPLH	\|V \|≥2.0V ID Rise or Fall Time≤15ns(4)		127	200	ns
Empfänger Eingang zu Ausgang	t RPHL			127	200	ns
\|t -t \| RPLH RPHL	t RSKD	\|V \|≥2.0V ID Rise or Fall Time≤15ns(4)		3	30	ns
Empfängerfreigabe an Ausgang Low	t RZL	C =100pF，S1 closed(5) L		20	50	ns
Empfängerfreigabe an Ausgang High	t RZH	C =100pF，S2 closed(5) L		20	50	ns
Deaktivierungszeit des Empfängers von Low	t RLZ	C =100pF，S1 closed(5) L		20	50	ns
Deaktivierungszeit des Empfängers von High	t RHZ	C =100pF，S2 closed(5) L		20	50	ns
Zeit zum Abschalten	t SHDN		50	200	600	ns

Treiberfreigabe von Shutdown bis Ausgang High	t DZH(SHDN)	C =15pF，S2 closed(3) L			4500	ns
Treiberfreigabe von Shutdown bis Ausgang Low	t DZL(SHDN)	C =15pF，S1 closed(3) L			4500	ns
Empfängerfreigabe von Shutdown bis Ausgang High	t RZH(SHDN)	C =100pF，S2 closed(3) L			3500	ns
Empfängerfreigabe von Shutdown bis Ausgang Low	t RZL(SHDN)	C =100pF，S1 closed(3) L			3500	ns
No slew-rate-limited
Treiber Eingang zu Ausgang	t DPLH	R =54Ω，DIFF C =C =100pF(2) L1 L2		34	60	ns
Treiber Eingang zu Ausgang	t DPHL	R =54Ω，DIFF C =C =100pF(2) L1 L2		34	60	ns
\|t -t \| DPLH DPHL	t DSKEW	R =54Ω，DIFF CL1=CL2=100pF(2)		-2.5	10	ns
Treiber Anstiegs- oder Abfallzeit	t, t DR DF	R =54Ω，DIFF C =C =100pF(2) L1 L2		14	25	ns
Maximale Datenrate	f MAX		10			Mbps
Treiberfreigabe an Ausgang High	t DZH	C =100pF，S2 closed(3) L			150	ns
Treiberfreigabe an Ausgang Low	t DZL	C =100pF，S1 closed(3) L			150	ns
Treiberabschaltzeit von Low	t DLZ	C =15pF，S1 closed(3) L			100	ns
Treiberabschaltzeit von Low	t DHZ	C =15pF，S2 closed(3) L			100	ns
Empfänger Eingang zu Ausgang	t RPLH	\|V \|≥2.0V ID Rise or Fall Time≤15ns(4)		106	150	ns
Empfänger Eingang zu Ausgang	t RPHL			106	150	ns
\|t -t \| RPLH RPHL	t RSKD	\|V \|≥2.0V ID Rise or Fall Time≤15ns(4)		0	10	ns
Empfängerfreigabe an Ausgang Low	t RZL	C =100pF，S1 closed(5) L		20	50	ns
Empfängerfreigabe an Ausgang High	t RZH	C =100pF，S2 closed(5) L		20	50	ns
Deaktivierungszeit des Empfängers von Low	t RLZ	C =100pF，S1 closed(5) L		20	50	ns
Deaktivierungszeit des Empfängers von High	t RHZ	C =100pF，S2 closed(5) L		20	50	ns
Zeit zum Abschalten	t SHDN		50	200	600	ns

Treiberfreigabe von Shutdown bis Ausgang High	t DZH(SHDN)	C =15pF，S2 closed(3) L	250	ns
Treiberfreigabe von Shutdown bis Ausgang Low	t DZL(SHDN)	C =15pF，S1 closed(3) L	250	ns
Empfängerfreigabe von Shutdown bis Ausgang High	t RZH(SHDN)	C =100pF，S2 closed(3) L	3500	ns
Empfängerfreigabe von Shutdown bis Ausgang Low	t RZL(SHDN)	C =100pF，S1 closed(3) L	3500	ns

驱动器 Driver 输出 Output
	驱动器 Driver 输出 Output

Paket

Symbol	Min.（mm）	Max（. mm）	Symbol	Min.（mm）	Max.（mm）
A	4.95	5.15	C3	0.10	0.20
A1	0.37	0.47	C4	0.20TYP
A2	1.27TYP		D	1.05TYP
A3	0.41TYP		D1	0.50TYP
B	5.80	6.20	R1	0.07TYP
B1	3.80	4.00	R2	0.07TYP
B2	5.0TYP		1	17TYP
C	1.30	1.50	2	13TYP
C1	0.55	0.65	3	4TYP
C2	0.55	0.65	4	12TYP

Paket

Symbol	Min.（mm）	Max.（mm）	Symbol	Min.（mm）	Max.（mm）
A	9.30	9.50	C2	0.50
A1	1.524		C3	3.3
A2	0.39	0.53	C4	1.57TYP
A3	2.54		D	8.20	8.80
A4	0.66TYP		D1	0.20	0.35
A5	0.99TYP		D2	7.62	7.87
B	6.3	6.5	1	8TYP
C	7.20		2	8TYP
C1	3.30	3.50	3	5TYP
