특징

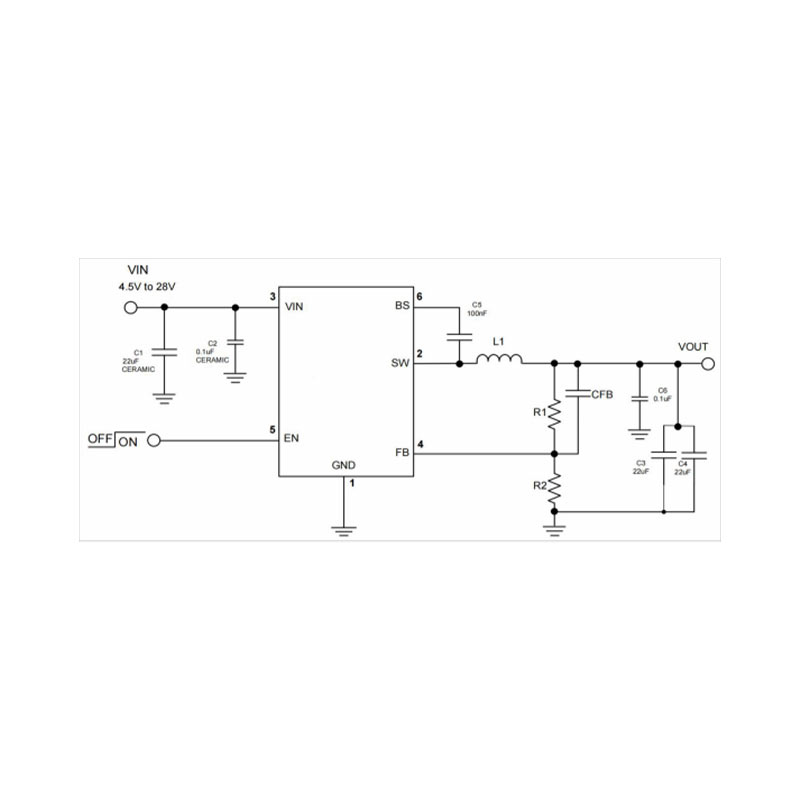

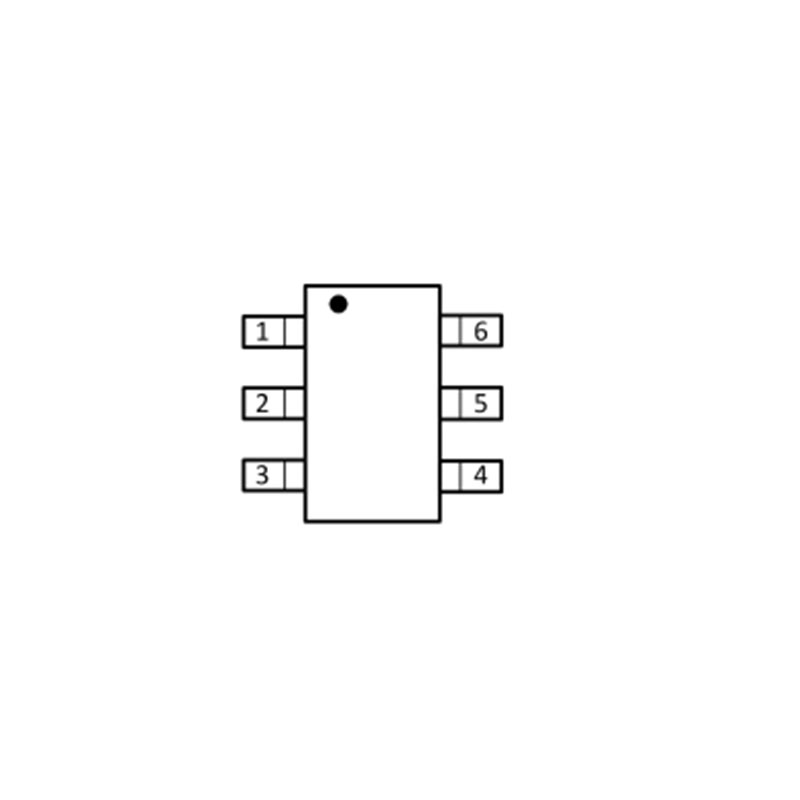

| 애플리케이션
|
특징
| 애플리케이션
|
| 항목 | 최대 | 단위 |
| Vin, EN, SW 전압 | -0.3～ 32 | V |
| 납 납땜, 온도(10초) | +260 | °C |
| 작동 접합부 온도 | -40～+150 | °C |
| 전력 소모(3) | 내부 제한 사항 | |
| FB, BS 전압 | -0.3~6 | V |
| 보관 온도 | -55～+150 | °C |
| ESD(인체 모드, HMB) | 2 | kV |
| 열 저항(RθJC) | 55 | °C/W |
| 열 저항(RθJA) | 105 | °C/W |
참고 (1): 이 등급을 초과하면 기기가 손상될 수 있습니다.
참고 (2): 이 장치는 작동 조건 외의 환경에서는 작동이 보장되지 않습니다.
참고 (3): 최대 허용 전력 손실은 최대 정션 온도, TJ(MAX), 접합부-주변 열 저항, RθJA와 주변 온도인 TA. 주변 온도에서 허용되는 최대 전력 손실은 다음을 사용하여 계산됩니다: PD (최대) = (TJ(MAX) - TA)/RθJA. 최대 허용 전력 손실을 초과하면 다이 온도가 과도하게 상승하고 레귤레이터가 열 셧다운에 들어갑니다. 내부 써멀 셧다운 회로는 디바이스가 영구적으로 손상되지 않도록 보호합니다. 써멀 셧다운은 TJ=160°C(일반)에서 풀리고 TJ= 140°C(일반).
VIN=12V, Ta=25°C, 별도 명시되지 않은 경우
| 매개변수 | 테스트 조건 | Min | Typ. | 최대 | 단위 |
| 입력 전압 범위 | 4.5 | — | 28 | V | |
| 공급 전류 (대기 중) | VEN=3.0V | — | 0.3 | 0.8 | mA |
| 공급 전류 (종료) | VEN =0 또는 EN=GND | — | — | 25 | uA |
| 피드백 전압 | 0.585 | 0.600 | 0.615 | V | |
| 하이 사이드 스위치 온-저항 | ISW=100mA | — | 100 | — | mΩ |
| 로우 사이드 스위치 온-저항 | ISW=-100mA | — | 50 | — | mΩ |
| 밸리 스위치 전류 제한 | 3.5 | — | — | A | |
| 과전압 보호 임계값 | — | 28.5 | — | V | |
| 전환 빈도 | — | 500 | — | KHz | |
| 최대 의무 주기 | Vin=12V, Vfb=0.5V | — | 92 | — | % |
| 최소 오프타임 | Vin=28V, Vout=1.0V, Iout=1.0A | — | 105 | — | nS |
| EN 임계값 상승 | 1.4 | — | — | V | |
| EN 낙하 임계값 | — | — | 0.5 | V | |
| 저전압 차단 임계값 | VIN 전압 깨우기 | — | 3.8 | 4.2 | V |
| 셧다운 VIN 전압 | 3.0 | 3.4 | — | V | |
| 히스테리시스 VIN 전압 | — | 400 | — | mV | |
| 소프트 스타트 | — | 1.5 | — | ms | |
| 열 셧다운 | — | 160 | — | ℃ | |
| 열 히스테리시스 | — | 20 | — | ℃ |
참고 (1): MOSFET 온-저항 사양은 웨이퍼 레벨 측정과의 상관관계에 의해 보장됩니다.
참고 (2): 열 차단 사양은 설계 및 특성 분석과의 상관 관계에 의해 보장됩니다.
