The SSP7955 is ultra-low quiescent current regulator features low dropout voltage and low current in the standby mode. With less than 2.4μA quiescent current at no load, the SSP7955 is ideally suited for standby micro-control-unit systems, especially for always-on applications like E-meters, fire alarms, smoke detectors and other battery-operated systems. The SSP7955 retains all of the features that are common to low dropout regulators including a low dropout PMOS pass device, short circuit protection, and thermal shutdown. The SSP7955 has 50V maximum operating voltage limit, and -40°C to 85°C operating temperature range, and ±2% output voltage tolerance over the entire output current, input voltage, and temperature range. The SSP7955 regulators are available in standard SOT23-3, SOT89 and SOT223 packages. SOT23-3 SOT89 SOT223

商品詳細

特徴

Vin Range up to 50V
Output Range: 1.5V～5.0V
Maximum Output Current: 200mA
Dropout Voltage: 700mV@IOUT=100mA
Ultra low quiescent current: 2.4μA @ 8V
出力電圧許容差±2% オーバー温度範囲
内部熱過負荷保護
Built-in Current Limiter

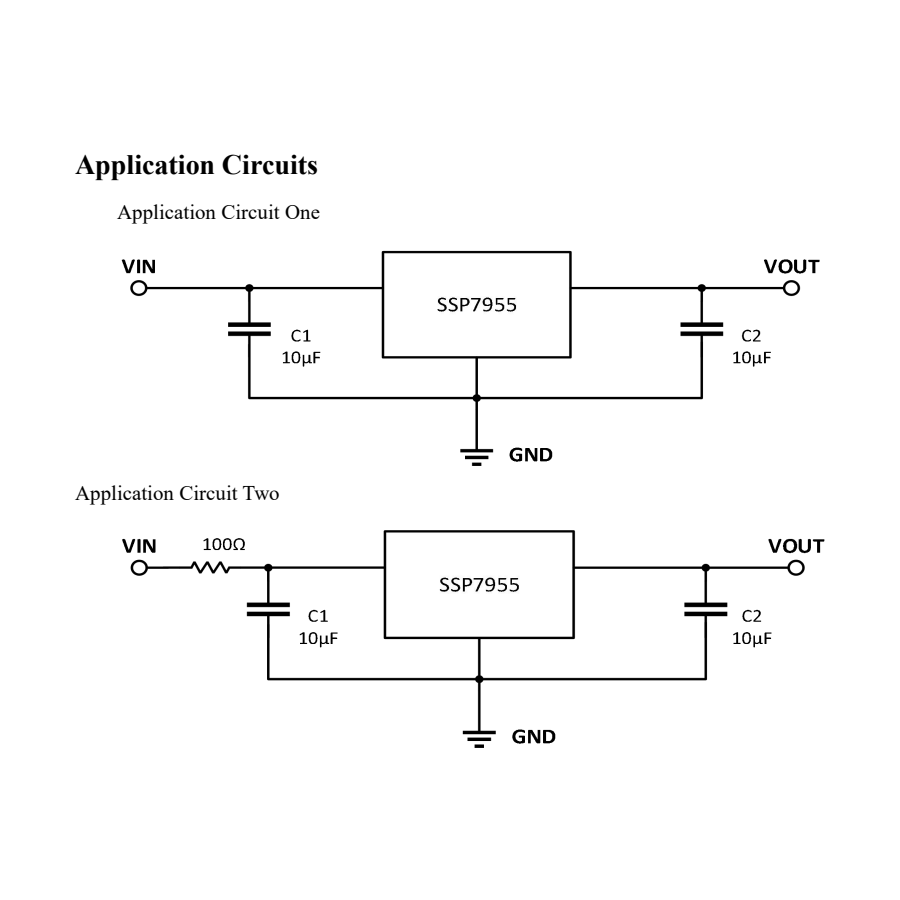

申し込み

E-meters, Water Meters and Gas Meters
Cellphones, Radiophone, Digital Cameras
Fire Alarm, Smoke Detector
Appliances and White Goods

パラメータ表

ご注文について

Product Model	パッケージ	Mannerofpacking	MinimumPacking Quantity
SSP7955PXXMX	SOT23-3	リール	3000
SSP7955PXXPX	SOT89-3		1000
SSP7955PXXGX	SOT223		2500

SSP7955PXXMX
PINNO	PINNAME
1	GND
2	VOUT
3	VIN
SSP7955PXXPX
PINNO	PINNAME
1	GND
2	VIN
3	VOUT
SSP7955PXXGX
PINNO	PINNAME
1	VIN
2	GND
3	VOUT

絶対最大定格

Parameter Specification	シンボル	最小	マックス	単位
入力電圧	V IN	-0.3	55	V
出力電圧	V OUT	-0.3	7
保存温度	T stg	-55	150	℃
LeadTemperature(Soldering, 10sec.)			300
ジャンクション温度		-40	125
動作温度		-40	85
許容損失	P（1）D		SOT23-3 220 SOT89 650 SOT223 1200	メートルダブリュー

電気的特性

シンボル	ITEMS	条件	MIN	TYP	MAX	ユニット
V IN	入力電圧		2.7		50	V
V OUT	OutputRange		1.5		5.5	V
△V OUT	出力電圧精度		-2	VOUT	2	%
I Q	静止電流	TJ=25℃	—	2.4	—	μA
I LIMIT	電流制限			260		mA
V DROP	ドロップアウト電圧	IOUT=100mA	—	700	—	mV
△V LINE	ライン規制	VIN=VOUT+1Vto40V, orVIN =5Vto40V, ifVOUT<4V	—	2	—	mV
△V LOAD	負荷調整	IOUT=1mAto100mA	—	10	—	mV
		IOUT=1mAto250mA	—	20	—
PSRR	PowerSupplyRejection Rate	Freq.=1kHz	—	60	—	dB
T SD	サーマルシャットダウン		—	160	—	℃
T HY	サーマルシャットダウンヒステリシス		—	20	—	℃

パッケージ

シンボル	DimensionsInMillimeters		DimensionsInInches
	最小	マックス	最小	マックス
A	1.050	1.250	0.041	0.049
A1	0.000	0.100	0.000	0.004
A2	1.050	1.150	0.041	0.045
b	0.300	0.500	0.012	0.020
c	0.100	0.200	0.004	0.008
D	2.820	3.020	0.111	0.119
E	1.500	1.700	0.059	0.067
E1	2.650	2.950	0.104	0.116
e	0.950(BSC)		0.037(BSC)
e1	1.800	2.000	0.071	0.079
L	0.300	0.600	0.012	0.024
θ	0°	8°	0°	8°

シンボル	DimensionsInMillimeters		DimensionsInInches
	最小	マックス	最小	マックス
A	1.400	1.600	0.055	0.063
b	0.320	0.520	0.013	0.020
b1	0.400	0.580	0.016	0.023
c	0.350	0.440	0.014	0.017
D	4.400	4.600	0.173	0.181
D1	1.550REF.		0.061REF.
E	2.300	2.600	0.091	0.102
E1	3.940	4.250	0.155	0.167
e	1.500 TYP.		0.060 TYP.
e1	3.000 TYP.		0.118 TYP.
L	0.900	1.200	0.035	0.047

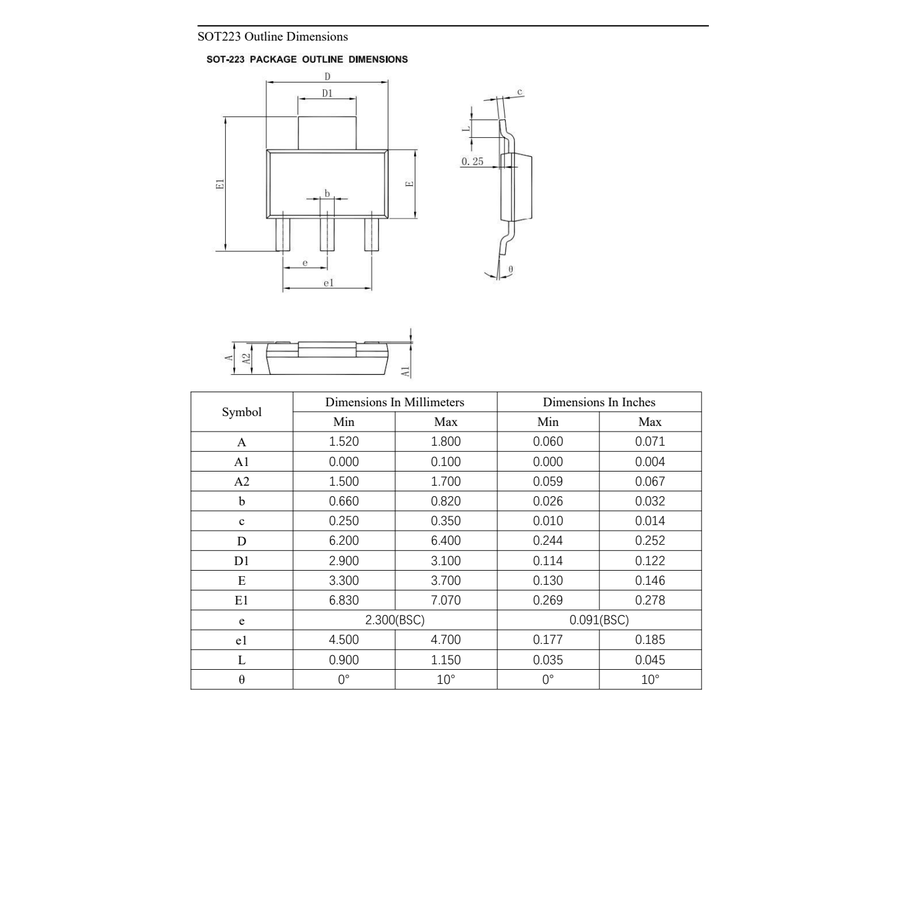

シンボル	DimensionsInMillimeters		DimensionsInInches
	最小	マックス	最小	マックス
A	1.520	1.800	0.060	0.071
A1	0.000	0.100	0.000	0.004
A2	1.500	1.700	0.059	0.067
b	0.660	0.820	0.026	0.032
c	0.250	0.350	0.010	0.014
D	6.200	6.400	0.244	0.252
D1	2.900	3.100	0.114	0.122
E	3.300	3.700	0.130	0.146
E1	6.830	7.070	0.269	0.278
e	2.300(BSC)		0.091(BSC)
e1	4.500	4.700	0.177	0.185
L	0.900	1.150	0.035	0.045
θ	0°	10°	0°	10°
