Deskripsi Singkat:

SSP7785 adalah regulator linier berkinerja tinggi, menawarkan rentang tegangan input operasi yang sangat luas hingga 450 VDC, dengan arus output hingga 10 mA. Ideal untuk aplikasi tegangan input tinggi. Keluarga SSP7785 menawarkan akurasi awal ± 5%, rasio penolakan catu daya yang sangat tinggi, dan arus diam yang sangat rendah. SSP7785 dioptimalkan untuk saluran tegangan tinggi dan transien beban, menjadikan bagian ini ideal untuk aplikasi lingkungan yang keras. SSP7785 ditawarkan dalam opsi tegangan output tetap 2.7V, 3.3V dan 5.0V.

Tags: Komponen aktif, Sirkuit terpadu, Regulator Linier, Regulator dengan tingkat putus sekolah rendah, Manajemen Daya

Detail Produk

Fitur

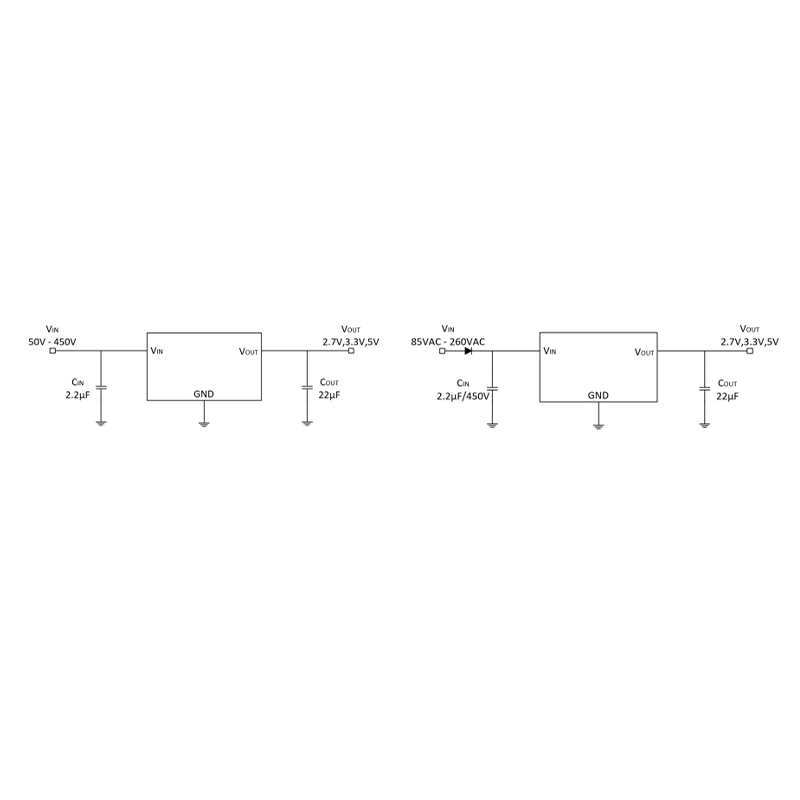

Kisaran Tegangan Input Lebar: DC: Hingga 450 V; AC: 85V hingga 260V (penyearah setengah gelombang dan kapasitor 2,2µF)
10 mA Arus Keluaran Terjamin
Arus Diam Sangat Rendah: Typ. 10µA (VOUT ≤ 5V)
Akurasi ±5% Pada Variasi Beban Penuh, Jalur dan Suhu
PSRR sangat tinggi: 70dB pada 60Hz, 90dB pada 100kHz
Stabil dengan Kapasitor Output Keramik 22µF MLCC
Pematian Termal dan Perlindungan Batas Arus

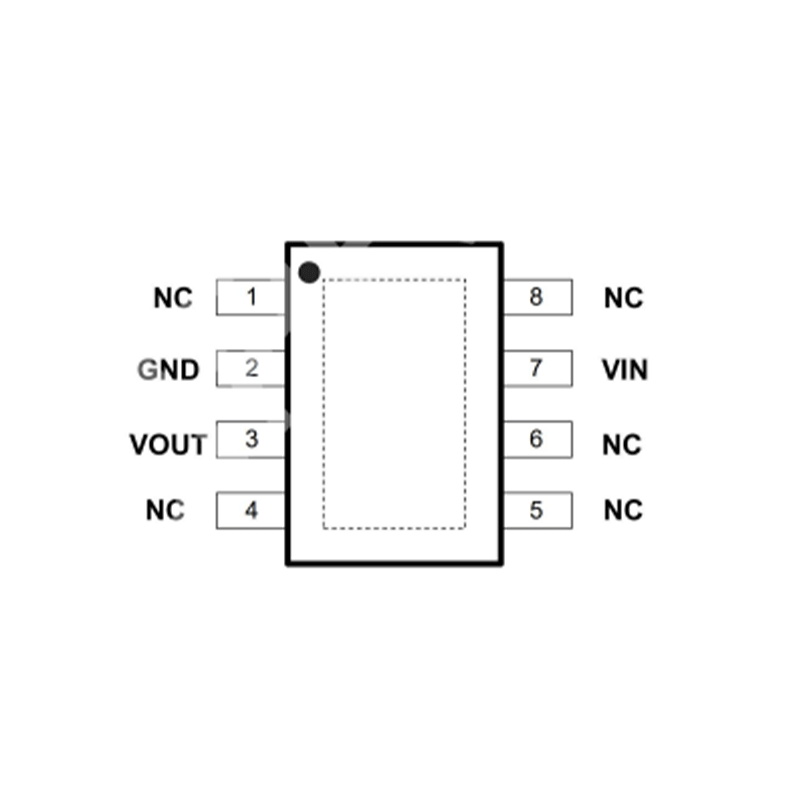

Tersedia dalam Paket ESOP8 yang Ditingkatkan Secara Termal
Ini adalah Perangkat Bebas Pb

Aplikasi

Aplikasi Industri, Peralatan Rumah Tangga
Pengukuran Rumah / Aplikasi Jaringan
Catu Daya Off-line

Tabel parameter

Peringkat Maksimum Mutlak

Parameter	Simbol	Nilai	Unit
Tegangan Input	VIN	-0.3~8.0	V
Tegangan Keluaran	VOUT	-0.3~8	V
Suhu Persimpangan Maksimum	TJ (MAX)	150	°C
Suhu Penyimpanan	TSTG	-55~150	°C
Kemampuan ESD, HBM （Semua pin kecuali Pin HV no.1）	ESDHBM	2000	V
Kemampuan ESD, Model Mesin	ESDMM	200	V

Karakteristik Listrik (Vout = 2.7V)

-40°C ≤ TJ ≤ 85°C; VIN = 340V; IOUT = 100µA, CIN = 2.2µF, COUT = 22µF,

kecuali dinyatakan lain. Nilai tipikal adalah pada TJ = +25°C.

Parameter	Simbol	Kondisi Pengujian		MIN	TYP	MAX	UNIT
Pengoperasian Tegangan Input DC	VIN			50		450	V
Keluaran Akurasi Tegangan	VOUT	TJ = 25 ° C, Iout = 100µA, 50V≤Vin≤450V		2.5785	2.7	2.8215	V
Keluaran Akurasi Tegangan	VOUT	-40 ° C ≤ TJ ≤ 85 ° C, Iout = 100µA, 50V≤Vin≤450 V		2.565	2.7	2.835	V
Garis Peraturan	REGLINE	50V≤Vin≤450V, Iout = 100µA		-0.5	0.1	+0.5	%/V
Memuat Peraturan	RegLOAD	100µA≤ IOUT≤10mA, Vin=50V		-1.0	0.66	+1.0	%
Output Maksimum Saat ini	IOUT	50V≤Vin≤450V		10.5			mA
Arus Diam	IQ	IOUT = 0, 50V≤Vin≤450V			16	25	µA
Arus Tanah	IGND	50V≤Vin≤450V, 0<IOUT≤10mA				28	µA
Daya Pasokan Rasio Penolakan	PSRR	Vin = 340VDC + 1 Modulasi Vpp, Iout = 100µA	f = 1kHz		70		dB
Kebisingan	SUARA	f = 100Hz hingga 100kHz Vin = 340VDC, Iout = 100µA			420		µVr ms
Termal Matikan Suhu	TSD	Suhu meningkat dari TJ = +25°C			145		°C
Termal Histeresis Penonaktifan	TSDH	Suhu turun dari TSD		-	10	-	°C

Karakteristik Listrik (Vout = 3,3V)

-40°C ≤ TJ ≤ 85°C; VIN = 340V; IOUT = 100µA, CIN = 2.2µF, COUT = 22µF, kecuali dinyatakan lain. Nilai tipikal adalah pada TJ = +25°C.

Parameter	Simbol	Kondisi Pengujian		MIN	TYP	MAX	UNIT
Pengoperasian Tegangan Input DC	VIN			50		450	V
Keluaran Akurasi Tegangan	VOUT	TJ = 25 ° C, Iout = 100µA, 50V≤Vin≤450V		3.1515	3.3	3.4485	V
Keluaran Akurasi Tegangan	VOUT	-40 ° C ≤ TJ ≤ 85 ° C, Iout = 100µA, 50V≤Vin≤450 V		3.135	3.3	3.465	V
Garis Peraturan	REGLINE	50V≤Vin≤450V, Iout = 100µA		-0.5	0.2	+0.5	%/V
Memuat Peraturan	RegLOAD	100µA≤ IOUT≤10mA, Vin=50V		-1.0	0.6	+1.0	%
Output Maksimum Saat ini	IOUT	50V≤Vin≤450V		10.5			mA
Arus Diam	IQ	IOUT = 0, 50V≤Vin≤450V			16	25	µA
Arus Tanah	IGND	50V≤Vin≤450V, 0<IOUT≤10mA				28	µA
Daya Pasokan Rasio Penolakan	PSRR	Vin = 340VDC + 1 Modulasi Vpp, Iout = 100µA	f = 1kHz		70		dB
Kebisingan	SUARA	f = 100Hz hingga 100kHz Vin = 340VDC, Iout = 100µA			420		µVr ms
Termal Matikan Suhu	TSD	Suhu meningkat dari TJ = +25°C			145		°C
Termal Histeresis Penonaktifan	TSDH	Suhu turun dari TSD		-	10	-	°C

Karakteristik Listrik (Vout = 5V)

-40°C ≤ TJ ≤ 85°C; VIN = 340 V; IOUT = 100µA, CIN = 2.2µF, COUT = 22µF, kecuali dinyatakan lain. Nilai tipikal adalah pada TJ = +25°C.

Parameter	Simbol	Kondisi Pengujian		MIN	TYP	MAX	UNIT
Pengoperasian Tegangan Input DC	VIN			50		450	V
Keluaran Akurasi Tegangan	VOUT	TJ = 25 ° C, Iout = 100µA, 50V≤Vin≤450V		4.775	5.0	5.225	V
Keluaran Akurasi Tegangan	VOUT	-40 ° C ≤ TJ ≤ 85 ° C, Iout = 100µA, 50V≤Vin≤450 V		4.75	5.0	5.25	V
Garis Peraturan	REGLINE	50V≤Vin≤450V, Iout = 100µA		-0.5	0.2	+0.5	%/V
Memuat Peraturan	RegLOAD	100µA≤ IOUT≤10mA, Vin=50V		-1.0	0.6	+1.0	%
Output Maksimum Saat ini	IOUT	50V≤Vin≤450V		10.5			mA
Arus Diam	IQ	IOUT = 0, 50V≤Vin≤450V			16	25	µA
Arus Tanah	IGND	50V≤Vin≤450V, 0<IOUT≤10mA				28	µA
Daya Pasokan Rasio Penolakan	PSRR	Vin = 340VDC + 1 Modulasi Vpp, Iout = 100µA	f = 1kHz		70		dB
Kebisingan	SUARA	f = 100Hz hingga 100kHz Vin = 340VDC, Iout = 100µA			300		µVr ms
Termal Matikan Suhu	TSD	Suhu meningkat dari TJ = +25°C			145		°C
Termal Histeresis Penonaktifan	TSDH	Suhu turun dari TSD		-	10	-	°C

Informasi Pemesanan

Bagian No	Tegangan Terdeteksi	Paket	Perangkat per gulungan
SSP7785-2.7V	2.7V	ESOP8	4000PCS
SSP7785-3.3V	3.3V
SSP7785-5.0V	5.0V
