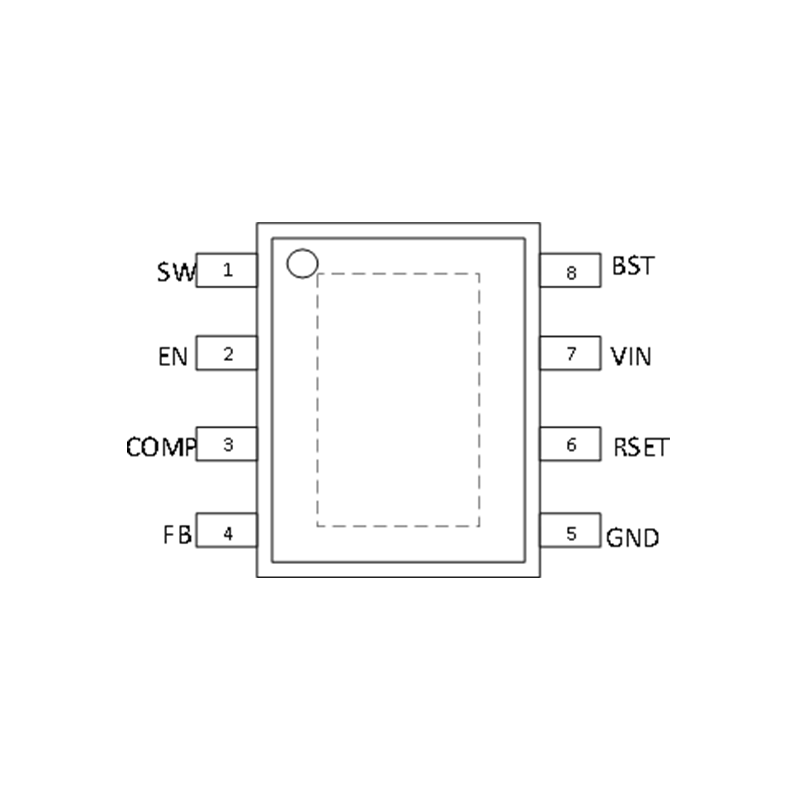

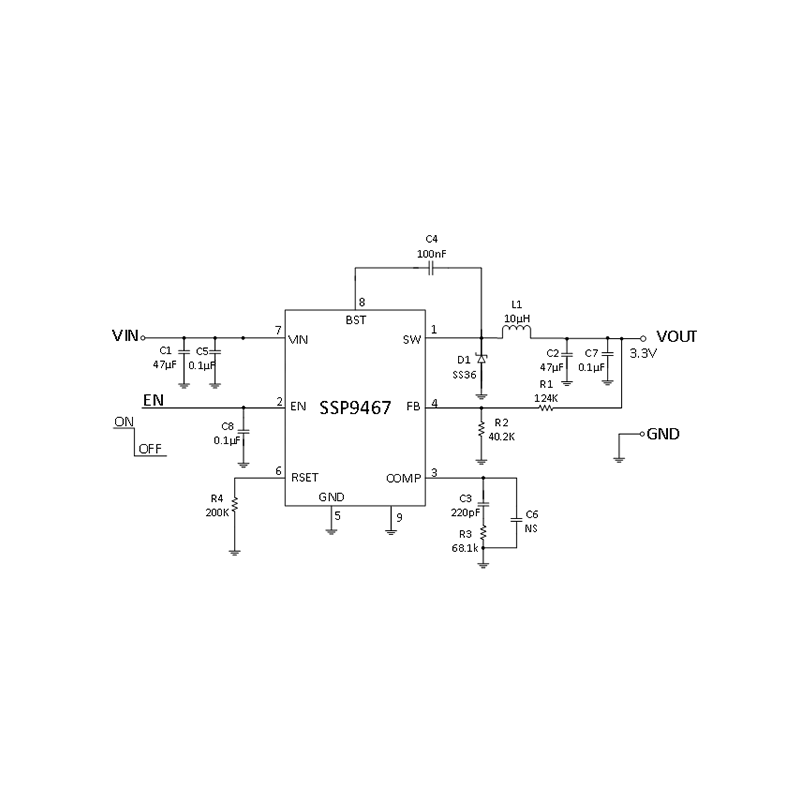

| Application
|
Valeurs maximales absolues
| Paramètres | Gamme |
| Tension d'alimentation(VIN) | -0,3V~43V |
| Tension de commutation (VSW) | -0,3~VIN(MAX)+0,3V |
| BST à SW | -0,3V~5,0V |
| Toutes les autres broches | -0,3V~5,0V |
| Puissance dissipée en continu (TA = ﹢25°C) | 2.5W |
| Température de jonction | 150℃ |
| Température du plomb | 260℃ |
| Température de stockage | -65℃~150℃ |
Caractéristiques électriques
VIN = 12V, VEN = 2.5V, VCOMP = 1.4V, TA= +25°C, sauf indication contraire.
| Paramètres | Sym. | Condition | Min. | Type. | Max. | Unités |
| Tension de rétroaction | VFB | 6V<Vin<40V | 0.776 | 0.8 | 0.824 | V |
| Interrupteur supérieur activé Résistance | RDS(ON) | VBST - VSW = 5V | 150 | mΩ | ||
| Fuite de l'interrupteur supérieur | VEN=0V, VSW=0V | 1 | μA | |||
| Limite de courant | 3.5 | A | ||||
| COMP To Current Sense Transconductance | Gcs | 6 | A/V | |||
| Gain de tension de l'amplificateur d'erreur | 200 | V/V | ||||
| Ampoule d'erreur Transconductance | ICOMP = ±3µA | 40 | 60 | 80 | μA/V | |
| Erreur Amp Min Source actuel | VFB = 0,7V | 5 | μA | |||
| Erreur Amp Min Sink actuel | VFB = 0,9V | -5 | μA | |||
| VIN Seuil UVLO | 2.7 | 3.0 | 3.3 | V | ||
| VIN Hystérésis UVLO | 0.35 | V | ||||
| Temps de démarrage progressif | 0V<VFB<0,8V | 1.5 | ms | |||
| Fréquence de l'oscillateur | 400 | 500 | 600 | KHz | ||
| Temps de mise en marche minimum | 100 | ns | ||||
| Courant d'alimentation d'arrêt | VEN=0V | 12 | 30 | μA | ||
| Courant d'alimentation de repos | A vide, VFB = 0,9V | 110 | 125 | μA | ||
| Arrêt thermique | 170 | ℃ | ||||
| Arrêt thermique Hystérésis | 20 | ℃ | ||||
| Seuil de montée EN | 1.8 | V | ||||
| EN Down Threshold (Seuil d'abaissement de l'EN) | 1.25 | V | ||||
| Durée minimale d'arrêt | 200 | ns |
Informations sur les commandes
| Numéro de pièce | Paquet | Mode d'emballage | Dispositifs par sac/bobine |
| SSP9467 | ESOIC8 | Enrouleur | 4000 |
