H75XX-3
The H75XX-3 is ultra-low quiescent current regulator features and low dropout voltage. With 2μA quiescent current at no load. The H75XX-3 retains all of the features that are common to low dropout regulators including a low dropout PMOS pass device, foldback current limiter, and thermal shutdown. The H75XX-3 has 40V maximum operating voltage, excellent load transient response, and -40°C to 85°C operating temperature range, and ±2% output voltage tolerance over the entire output current, input voltage, and temperature range. The H75XX-3 regulators are available in standard SOT23-3L, SOT89-3 and TO92 packages. SOT23-3L SOT89-3 TO92
H75XX-2
The H75XX-2 series is a set of three-terminal low power high voltage regulators implemented in CMOS technology. They allow input voltages as high as 35V. They are available with several fixed output voltages ranging from 3.0V to 5.0V. CMOS technology ensures low voltage drop and low quiescent current. Although designed primarily as fixed voltage regulators, these devices can be used with external components to obtain variable voltages and currents.
SSP1084
SSP1084 — Low Dropout Voltage Regulator: Bipolar
SSP6218
SSP6218 series are a highly precise, lower consumption, 3 terminal, positive voltage regulators manufactured using CMOS and laser trimming technologies. The series provides large currents with a significantly small dropout voltage. The SSP6218 consists of a current limiter circuit, a driver transistor, a precision reference voltage and an error correction circuit. The series is compatible with low ESR ceramic capacitors. The current limiter’s foldback circuit operates as a short circuit protection as well as the output current limiter for the output pin. Output voltages are internally by laser trimming technologies. It is selectable in 0.1V increments within a range of 1.5V to 3.6V. SSP6218 series are available in SOT-23, SOT23-3 and SOT89 packages.
SSP7805
SSP78XX üç terminalli pozitif regülatörlerdir. Bu regülatörlerden biri 1,5A'e kadar çıkış akımı sağlayabilir. Regülatörün dahili sınırlama ve termal kapatma özellikleri, onları esasen aşırı yüke karşı bağışık hale getirir. Bir zener diyot-direnç kombinasyonunun yerine kullanıldığında, daha düşük sakin akım ile birlikte çıkış empedansında etkili bir iyileşme elde edilebilir.

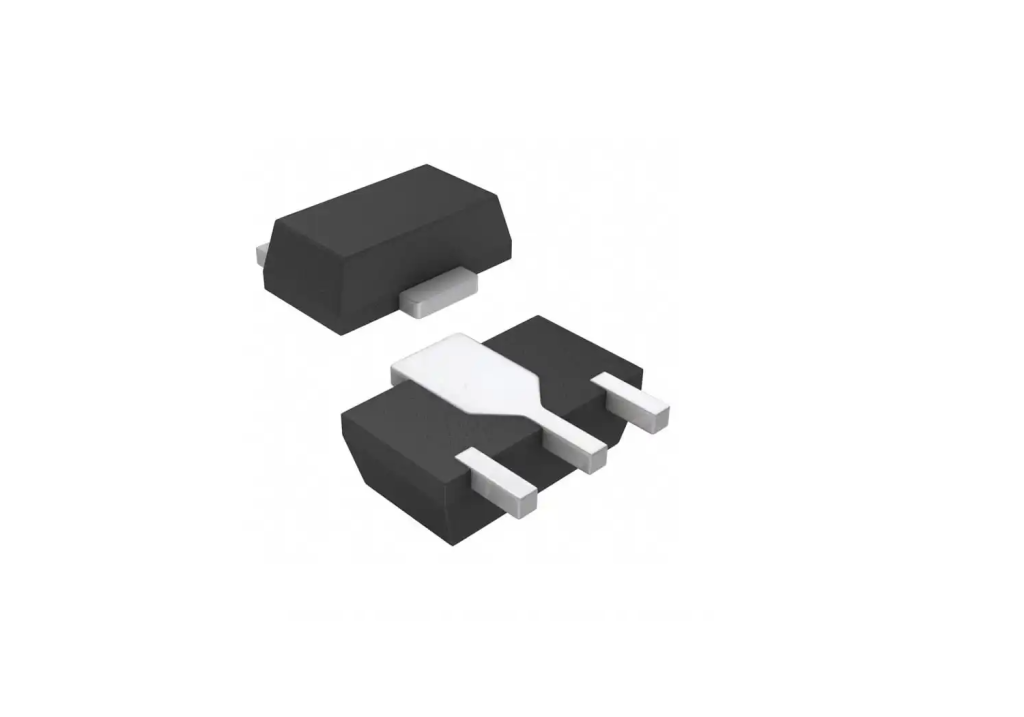

SSP6206
SSP6206 serisi, CMOS ve lazer kırpma teknolojileri kullanılarak üretilen son derece hassas, düşük tüketimli, 3 terminalli, pozitif voltaj regülatörleridir. Seri, önemli ölçüde küçük bir bırakma voltajı ile büyük akımlar sağlar.
SSP6206 bir akım sınırlayıcı devre, bir sürücü transistör, bir hassas referans voltajı ve bir hata düzeltme devresinden oluşur. Seri, düşük ESR seramik kapasitörlerle uyumludur. Akım sınırlayıcının geri katlama devresi, çıkış pimi için çıkış akımı sınırlayıcısının yanı sıra kısa devre koruması olarak da çalışır. Çıkış gerilimleri dahili olarak lazer kırpma teknolojileri ile belirlenir. Çıkış gerilimi 1,5V ila 3,6V arasında seçilebilir. SSP6206 serisi SOT-23, SOT23-3 ve SOT89 paketlerinde mevcuttur.
H7605
H7605 serisi, CMOS ve lazer kırpma teknolojileri kullanılarak üretilen son derece hassas, düşük tüketimli, 3 terminalli, pozitif voltaj regülatörleridir. Seri, önemli ölçüde küçük bir bırakma voltajı ile büyük akımlar sağlar. H7605, bir akım sınırlayıcı devre, bir sürücü transistör, hassas bir referans voltajı ve bir hata düzeltme devresinden oluşur. Seri, düşük ESR'li seramik kapasitörlerle uyumludur. Akım sınırlayıcının geri katlama devresi, çıkış pimi için çıkış akımı sınırlayıcısının yanı sıra kısa devre koruması olarak da çalışır. 1,2V ila 5,0V aralığında 0,1V'luk artışlarla seçilebilir.
SSP7615
SSP7615, giriş-çıkış voltajı farkı küçük olduğunda bile büyük çıkış akımları sağlayan, düşük güç tüketimi ve düşük düşme voltajına sahip yüksek doğruluklu, düşük gürültülü, yüksek hızlı bir CMOS Doğrusal regülatördür. Cihazlar, cep telefonlarında, dizüstü ve dizüstü bilgisayarlarda ve diğer taşınabilir cihazlarda yeni bir uygun maliyetli performans seviyesi sunar.
Akım sınırlayıcının geri katlama devresi aynı zamanda bir kısa devre koruması ve çıkış pininde bir çıkış akımı sınırlayıcısı olarak çalışır.
SSP7615 regülatörleri standart SOT23-3, SOT23-5 ve DFN1×1-4 paketlerinde mevcuttur. Standart ürünler Pb içermez ve Halojen içermez.
SSP6216
SSP6216 serisi, CMOS ve lazer kırpma teknolojileri kullanılarak üretilen son derece hassas, düşük tüketimli, 3 terminalli, pozitif voltaj regülatörleridir. Seri, önemli ölçüde küçük bir bırakma voltajı ile büyük akımlar sağlar. SSP6216, bir akım sınırlayıcı devre, bir sürücü transistör, hassas bir referans voltajı ve bir hata düzeltme devresinden oluşur. Seri, düşük ESR seramik kapasitörlerle uyumludur. Akım sınırlayıcının geri katlama devresi, çıkış pimi için çıkış akımı sınırlayıcısının yanı sıra kısa devre koruması olarak da çalışır. Çıkış gerilimleri dahili olarak lazer kırpma teknolojileri ile belirlenir. 1,5V ila 3,6V aralığında 0,1V'luk artışlarla seçilebilir. SSP6216 serisi SOT-23, SOT23-3 ve SOT89 paketlerinde mevcuttur.
SSP7985
SSP7985 serisi, giriş/çıkış voltaj farkı küçük olduğunda bile yüksek akım sağlayan bir grup pozitif voltaj çıkışlı, üç pimli regülatördür. CMOS ve lazer kırpma teknolojileri sayesinde düşük güç tüketimi ve yüksek doğruluk elde edilir.
SSP7985, yüksek hassasiyetli bir voltaj referansı, bir hata amplifikasyon devresi ve akım sınırlı bir çıkış sürücüsünden oluşur. Yük değişimlerine karşı geçici tepki, mevcut serilere kıyasla iyileştirilmiştir.
