| 产品型号 | 描述 | 封装 | 最小包装数量 |

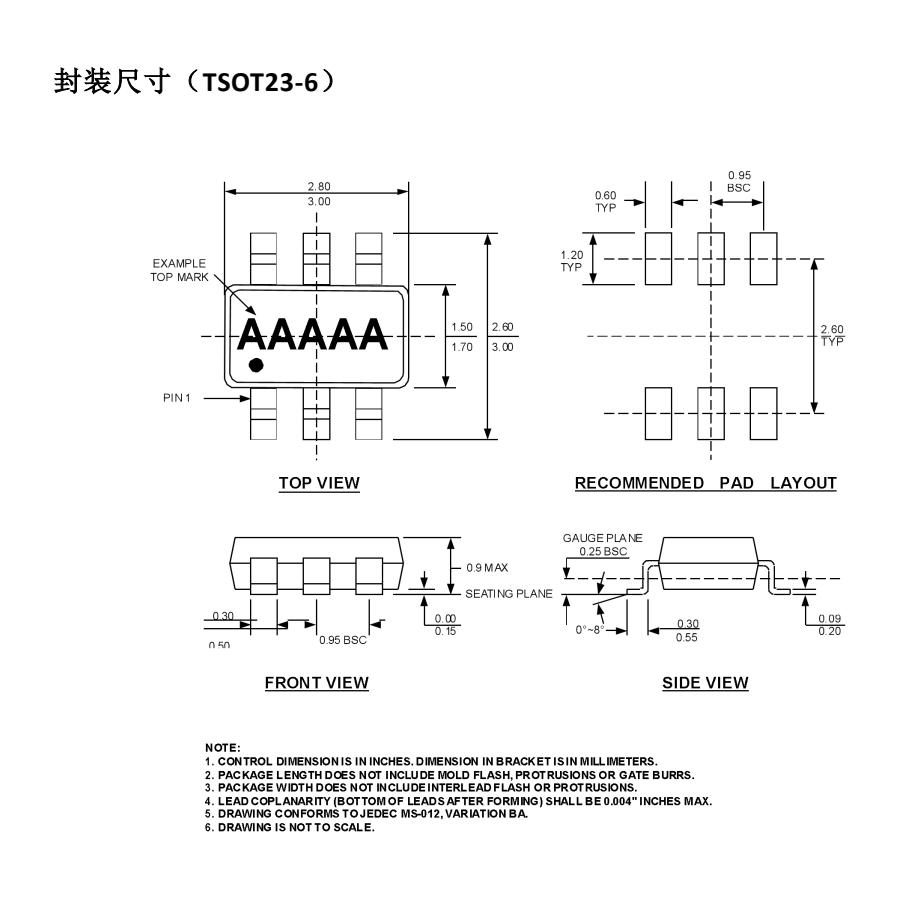

| H9118B | H9118B Buck, 4.3-18V, 2A, 600KHz, VFB 0.8V, DCM, TSOT23-6 | TSOT23-6 | 3000 |
| 引脚 | 符号 | 功能 |
| 1 | GND | 接地引脚 |
| 2 | SW | 开关引脚 |
| 3 | VIN | 电源引脚 |
| 4 | FB | 可调反馈输入。将 FB 连接到外部分压电阻之间。 |
| 5 | EN | 将该引脚驱动为逻辑高电平以启用 IC。驱动逻辑低到禁用 IC 并进入微电源关闭模式。用 100K 电阻连接至 VIN，即可自动开机。 |
| 6 | BS | 自举脚。需要在 SW 引脚和 BS 引脚之间连接一个电容，以在高压侧开关驱动器上形成浮动电源。 |
| 参数说明 | 最小 | 最大 | 单位 |
| V 电压 IN | -0.3 | 21 | V |
| EN 电压 | -0.3 | 6.5 | V |
| SW 电压 | -0.3(-5V<10nS) | VIN+0.5(+24V<10nS) | V |
| BST 电压 | VSW+5 | V | |
| FB 电压 | -0.3 | 6.5 | V |
| 功耗(3) | 1.0 | W | |
| 工作结温 T J | -40 | 150 | ℃ |
| 储存温度 T STG | -65 | 150 | ℃ |
| 焊接温度（焊接，10s） | 260 | ℃ |
| 项目 | 描述 | 额定值 | 单位 |
| V (ESD-HBM) | 人体放电模式 (HBM) ANSI/ESDA/JEDEC JS-001-2014 Classification, Class: 2 | ±2000 | V |
| V (ESD-CDM) | 充电组件模式 (CDM) ANSI/ESDA/JEDEC JS-002-2014 Classification, Class: C0b | ±200 | V |
| I LATCH-UP | JEDEC STANDARD NO.78EAPRIL 2016 Temperature Classification, Class: I | ±150 | mA |
| 参数说明 | 最小 | 最大 | 单位 |
| 工作结温 (1) | -40 | 125 | °C |
| 工作温度范围 | -40 | 85 | °C |
| 输入电压 V IN | 4.5 | 18 | V |
| 输出电流 | 0 | 2.0 | A |
| 参数 | 描述 | 额定值 | 单位 |
| R θJA | 结对环境热阻 (1)(2) | 87.1 | °C/W |
| R θJC(top) | 结壳热阻 | 35.5 | °C/W |
| R θJB | 结对 PCB 板热阻 | 14.4 | °C/W |
| ψ JT | 结到封装顶部的特征参数 | 0.9 | °C/W |
| ψ JB | 结到 PCB 板的特征参数 | 14.2 | °C/W |
| 参数说明 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
| 输入电压范围 | 4.3 | 18 | V | ||
| 电源电流（静态） | VIN=12V, Out=5V, Iload=0A | 230 | 350 | μA | |
| 电源电流（关断） | V =0, VIN=12V EN | 3 | μA | ||
| 反馈电压 | VIN=12V, TA=25℃ | 790 | 805 | 825 | mV |
| 线性调整率 | VIN=4.5V to 18V | 1 | % | ||
| 负载调整率 | VIN=12V, Out=5V, DVLOAD(0-2A) | 1 | % | ||
| 开关频率 | V =12V, Out=5V, Iload=1A IN | 450 | 600 | 750 | KHz |
| 高侧开关导通电阻 | I =1000mA SW | 100 | mΩ | ||
| 低侧开关导通电阻 | I =-1000mA SW | 60 | mΩ | ||
| 开关电流上限 | VIN=12V, FB=90% | 4.0 | A | ||
| 开关电流下限 | VIN=12V, FB=90% | 3.5 | A | ||
| VIN 欠压锁定阈值 | 3.9 | V | |||
| VIN 欠压锁定迟滞 | 300 | mV | |||
| EN 上升阈值 | 1.5 | V | |||
| EN 下降阈值 | 0.4 | V | |||
| EN 滞后 | 200 | mV | |||
| EN 漏电流 | 1.0 | µA | |||
| SW 漏电流 | VEN=0V, VIN=VSW=18V | 1.0 | µA | ||
| 软启动 | 1 | 1.5 | 2 | mS | |
| 热关断 | 160 | ℃ | |||
| 热滞后 | 30 | ℃ |
| VOUT | R1 | R2 | L1 | C1 | CIN(μF) | COUT(μF) | CFFOpt. |
| 1.1V | 4.2KΩ | 11KΩ | 1.0-3.3μH | 100nF | 47+0.1 | 100+0.1 | CFF Chapter |
| 1.5V | 13KΩ | 15KΩ | 1.0-3.3μH | 100nF | 47+0.1 | 100+0.1 | CFF Chapter |
| 3.3V | 47KΩ | 15KΩ | 2.2-6.8μH | 100nF | 47+0.1 | 100+0.1 | CFF Chapter |
| 5.0V | 68KΩ | 13KΩ | 2.2-6.8 μH | 100nF | 47+0.1 | 100+0.1 | CFF Chapter |
