특징

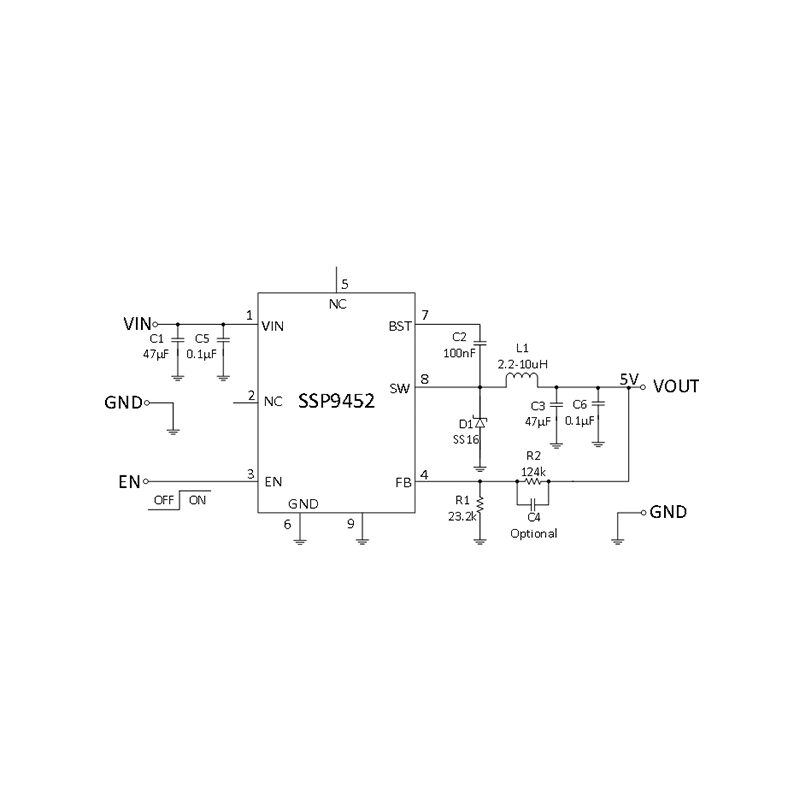

| 애플리케이션
|

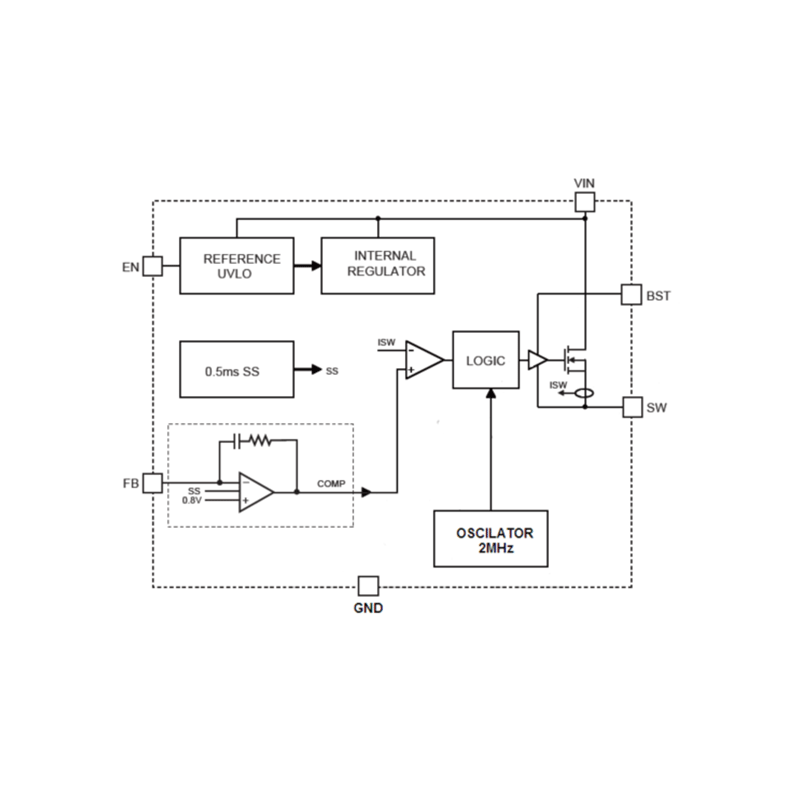

특징
| 애플리케이션
|
절대 최대 등급
| 매개변수 | 범위 |
| 공급 전압(VIN) | -0.3V~43V |
| 최대 출력 전압(VOUT) | 0.95*VIN |
| 스위치 전압(VSW) | -0.3~VIN(MAX)+0.3V |
| BST에서 SW로 | -0.3V~6.0V |
| 기타 모든 핀 | -0.3V~6.0V |
| 최대 출력 전류 | 1A |
| 접합 온도 | 150℃ |
| 리드 온도 | 260℃ |
| 열 저항 | θJA 50℃/W θJC 10℃/W |
| 작동 주변 온도 | -40℃ ~ +85℃ |
| 보관 온도 | -65℃~150℃ |
| 작동 정션 온도(TJ) | -40℃~125℃ |
전기적 특성
Vin=12V,Ta= 25℃,u지정되지 않은 경우 그렇지 않으면.
| 매개변수 | 기호 | 테스트 조건 | Min | Typ | 최대 | 단위 |
| 피드백 전압 | Vfb | 0.778 | 0.794 | 0.810 | V | |
| 상부 스위치 켜짐 저항 | Rsw | Vbst-Vsw=5V | 500 | mΩ | ||
| 상부 스위치 누출 | Iswleak | Ven=0V, Vsw=0V | 0.1 | 1 | μA | |
| 트랜스 컨덕턴스 | Gcs | COMP에서 SENSE로 | 3 | A/V | ||
| 최소 작동 전압 | Vin_min | 4.2 | V | |||
| UVLO 업 임계값 | Vin(UVLO) | 3.3 | 4.2 | V | ||
| UVLO 히스테리시스 | Vin(UVLO)hys | 0.8 | V | |||
| 소프트 시작 시간 | Tss | 0~1.8V의 FB | 0.5 | ms | ||
| 발진기 주파수 | Fosc | 1.4 | 1.8 | 2.2 | MHz | |
| 최소 스위치 켜기 시간 | 톤 분 | 100 | ns | |||
| 셧다운 전류 | Isd | Ven<0.3V | 1.5 | 2 | μA | |
| 정동작 전류 | Isq | Vfb=0.9V, 무부하 | 250 | μA | ||
| 열 셧다운 | Temp | 200 | ℃ | |||
| 임계값 활성화 | Venh | 1.7 | V | |||
| 임계값 히스테리시스 활성화 | En hys | 0.6 | V | |||
| 클램프 전압 활성화 | En Vclamp | 7.5 | V |

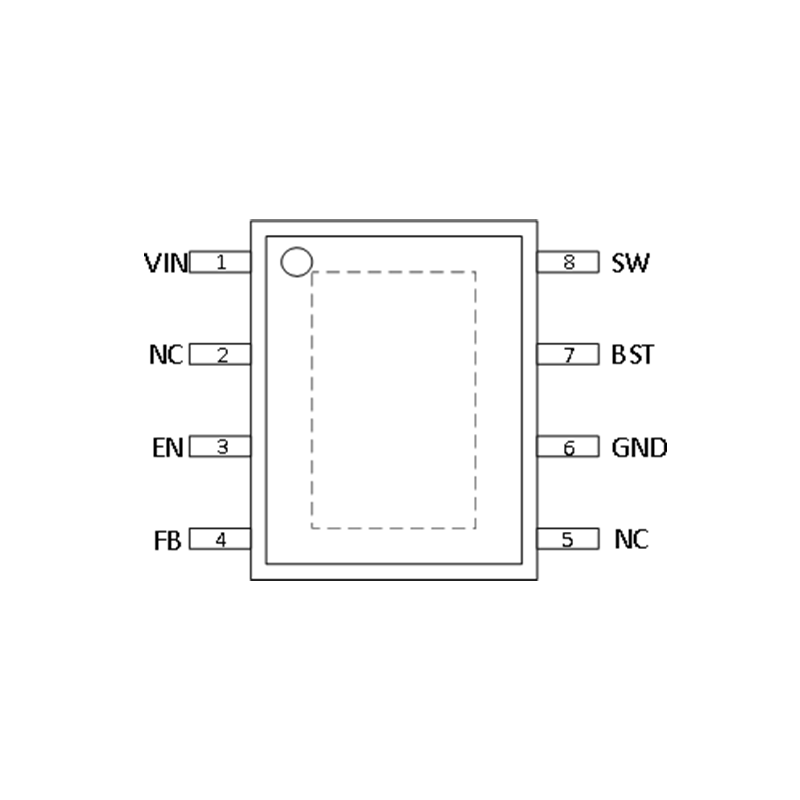

주문 정보
| 부품 번호 | 패키지 | 포장 방법 | 가방/릴당 장치 수 |
| SSP9452 | ESOP-8 | 릴 | 4000 |
