특징

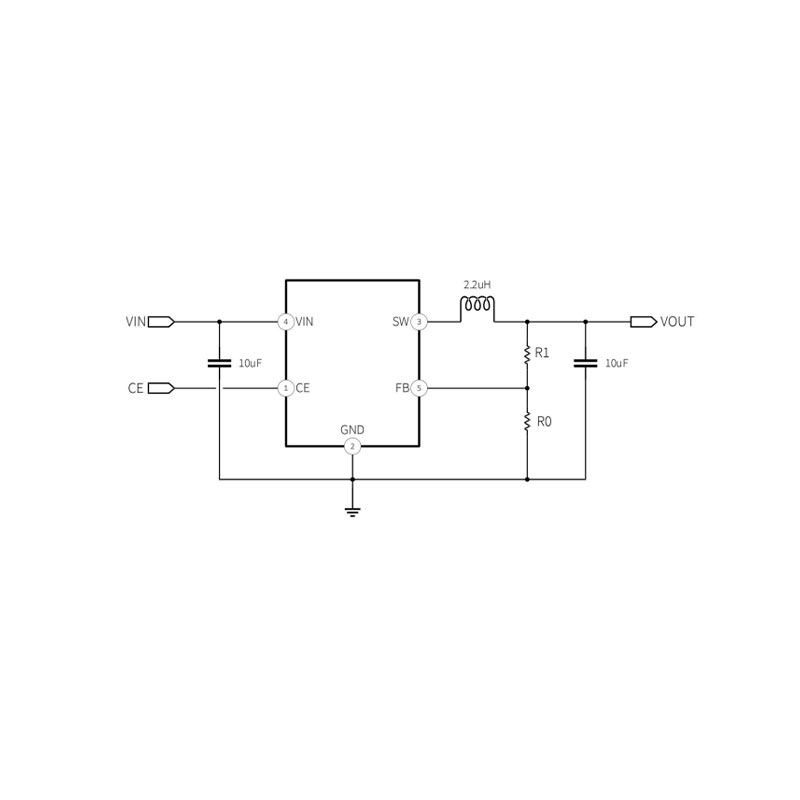

| 애플리케이션
|
특징
| 애플리케이션
|

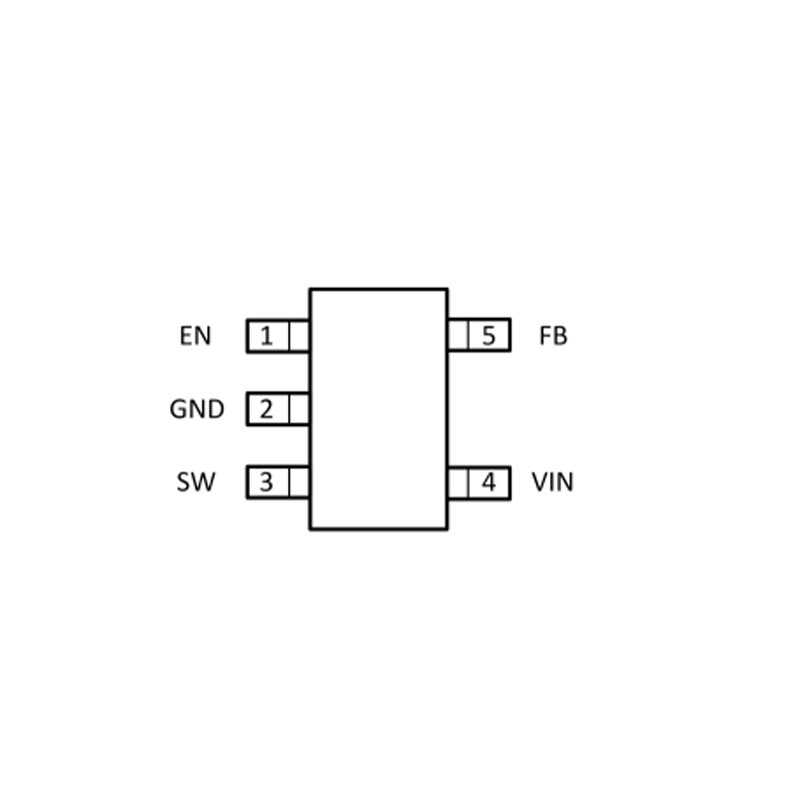

| 항목 | Min | 최대 | 단위 |
| VIN 전압(1) | -0.3 | 6.0 | V |
| VOUT 전압(1) | -0.3 | 5.5 | V |
| 연속 전력 손실(TA = 25°C)(2)(2) | 0.4 | W | |
| 전력 소모 | 내부 제한 | ||
| 작동 접합 온도, TJ | -40 | 125 | °C |
| 보관 온도, Tstg | -65 | 150 | °C |
| 납 온도(납땜, 10초) | 260 | °C | |
| 기호 | 매개변수 | Max. | 단위 |
| θJA | 열 저항(3) | 170 | ℃/W |
| θJC | 75 | ℃/W |
참고 (1): 이 등급을 초과하면 기기가 손상될 수 있습니다.
참고 (2): 최대 허용 전력 손실은 최대 정션 온도 T의 함수입니다.J(MAX), 접합부-주변 열 저항 θJA와 주변 온도 TA. 모든 주변 온도에서 허용되는 최대 연속 전력 손실은 다음과 같이 계산됩니다.D(최대)=(TJ(MAX)-TA)/θJA. 최대 허용 전력 손실을 초과하면 다이 온도가 과도하게 상승하고 레귤레이터가 열 셧다운에 들어갑니다. 내부 열 셧다운 회로는 디바이스가 영구적으로 손상되지 않도록 보호합니다.
참고 (3): JESD51-7, 4 레이어 PCB에서 측정되었습니다.
VIN=5V, TA=25°C, 달리 명시되지 않는 한.
| 매개변수 | 테스트 조건 | Min | Typ | 최대 | 단위 |
| 입력 전압 범위 | 2.7 | 5.5 | V | ||
| 입력 과전압 보호 | 5.8 | 6 | 6.5 | V | |
| 정동작 전류, IQ | VIN =5.0V | 20 | 40 | 60 | µA |
| 셧다운 전류, I꺼짐 | VIN =5.0V , VCE =0 | 0.1 | 2.0 | µA | |
| 입력 전압 UVLO | 상승 | 2.55 | 2.65 | V | |
| 낙하 | 2.25 | 2.37 | V | ||
| 피드백 전압 | VIN =5.0V | 0.588 | 0.6 | 0.612 | V |
| 출력 전류 제한 | VIN = 5.0V, VOUT = 3.3V | 1 | 1.2 | A | |
| 회선 규제 | VIN = 3 ~ 5.0V | 0.2 | %/V | ||
| 부하 조절 | IOUT= 0.1 - 1A | 0.1 | 2 | %/A | |
| 스위칭 주파수 | VIN =5.0V | 1 | 1.5 | 2 | MHz |
| 온 저항 PMOS | VIN =5.0V | 0.38 | Ω | ||
| ON 저항 NMOS | VIN =5.0V | 0.25 | Ω | ||
| CE 입력 임계값 켜짐 | VIN =5.0V | 0.9 | 1.1 | V | |
| CE 입력 임계값 꺼짐 | VIN =5.0V | 0.4 | 0.7 | V | |
| CE 입력 풀다운 저항 | 750 | kΩ | |||
| 출력 및 방전 저항, Rpd | VIN =5.0V | 600 | Ω | ||
| 과열 보호 | 150 | ℃ | |||
| OTP 히스테리시스 | 40 | ℃ |
