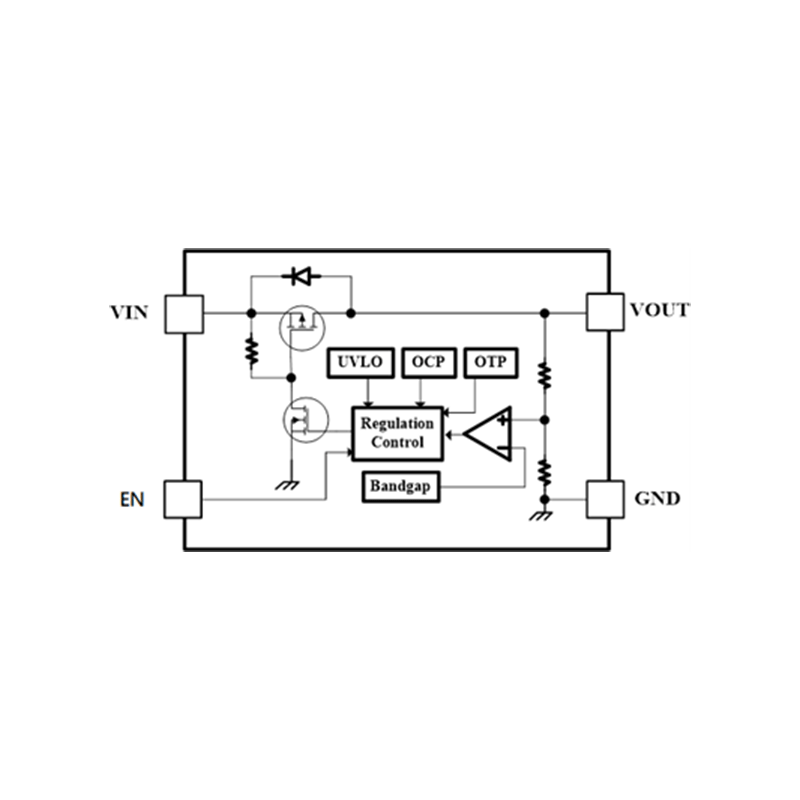

특징
- Vin 범위 최대 40V
- 출력 범위: 1.5V ~ 5.0V
- 최대 출력 전류: 250mA
- PSRR: 80dB @1KHz
- 드롭아웃 전압: 400mV @ IOUT=100mA
- 초저 대기 전류: 통상 1.5μA.
- 온도 범위에서 ±2%의 출력 전압 허용 오차
- 내부 열 과부하 보호
- 내장 단락 보호, 전류 제한기
특징
절대 최대 등급
| 매개변수 | 가치 | 단위 |
| 입력 전압 | -0.3 ~ 45 | V |
| VEN(1) | -0.3 ~ 30 | V |
| VOUT | -0.3 ~ 7 | V |
| 보관 온도 | -65 ~ 150 | ℃ |
| 리드 온도(납땜, 10초). | 300 | ℃ |
| 접합 온도 | -40 ~ 125 | ℃ |
| 작동 온도 | -30 ~ 80 | ℃ |
참고: 이는 스트레스 등급일 뿐입니다. "절대 최대 정격"에 명시된 범위를 초과하는 스트레스는 기기에 상당한 손상을 일으킬 수 있습니다. 사양에 명시된 조건 이외의 다른 조건에서 본 기기의 기능적 작동은 암시되지 않으며 극한 조건에 장시간 노출되면 기기 안정성에 영향을 미칠 수 있습니다.

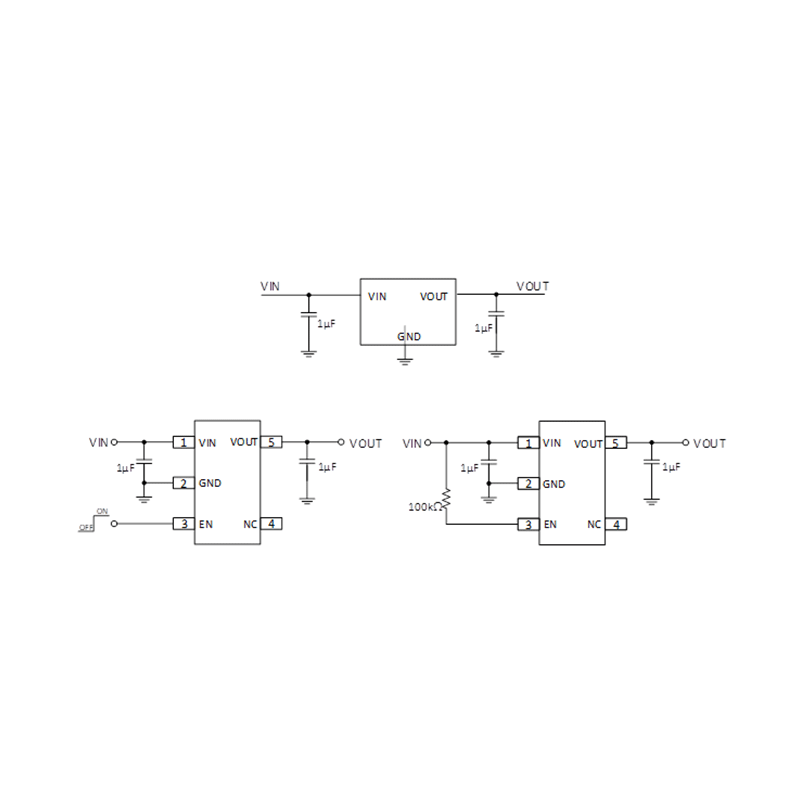

（1）EN 핀은 100K 저항을 VIN에 연결할 수 있습니다.
전기적 특성
다음 사양은 달리 명시되지 않는 한 VIN=12V, IOUT=1mA, CIN=COUT=1uF, TJ=25℃에 적용됩니다.
| 매개변수 | 기호 | 테스트 조건 | Min. | Typ. | Max. | 단위 |
| 입력 전압 | VIN | 2.7 | — | 40 | V | |
| 출력 범위 | VOUT | 1.5 | — | 5.5 | V | |
| 출력 전압 정확도 | ΔVOUT | -2 | VOUT | 2 | % | |
| 정동작 전류 | IQ | TJ=25℃ | — | 1.5 | 2.5 | µA |
| 전류 제한 | ILIMIT | 270 | 320 | — | mA | |
| 드롭아웃 전압 | VDROP | IOUT=100mA | — | 400 | — | mV |
| IOUT=200mA | — | 1200 | — | mV | ||
| 회선 규제 | △VLINE | VIN=VOUT+1V ~ 40V 또는 VIN=5V ~ 40V, 경우OUT<4V | — | 2 | 10 | mV |
| 부하 조절 | △V로드 | IOUT=1mA ~ 100mA | — | 0.25 | — | % |
| IOUT=1mA ~ 200mA | — | 1 | — | |||
| 전원 공급 장치 거부율 | PSRR | F=1KHz | — | 80 | — | dB |
| F=10KHz | — | 60 | — | |||
| EN 로직 고전압 | VENH | 1.2 | — | — | V | |
| EN 로직 저전압 | VENL | — | — | 0.4 | V | |
| 열 셧다운 | TSD | — | 140 | — | ℃ | |
| 열 셧다운 히스테리시스 | THY | — | 20 | — | ℃ |
주문 사양
| 장치 | 패키지 | 포장 방법 | 가방/릴당 장치 수 |
| H75HXXMR | SOT23-3 | 릴 | 3000PCS/릴 |
| H75HXXM5R | SOT23-5 | 릴 | 3000PCS/릴 |
| H75HXXPR | SOT89 | 릴 | 1000PCS/릴 |
| H75HXXPBR | SOT89B | 릴 | 1000PCS/릴 |
| H75HXXFR | SOT223 | 릴 | 2500PCS/릴 |
| H75HXXFBR | SOT223B | 릴 | 2500PCS/릴 |
| H75HXXDFR | DFN1*1-4 | 릴 | 10000PCS/릴 |
