短い説明だ：

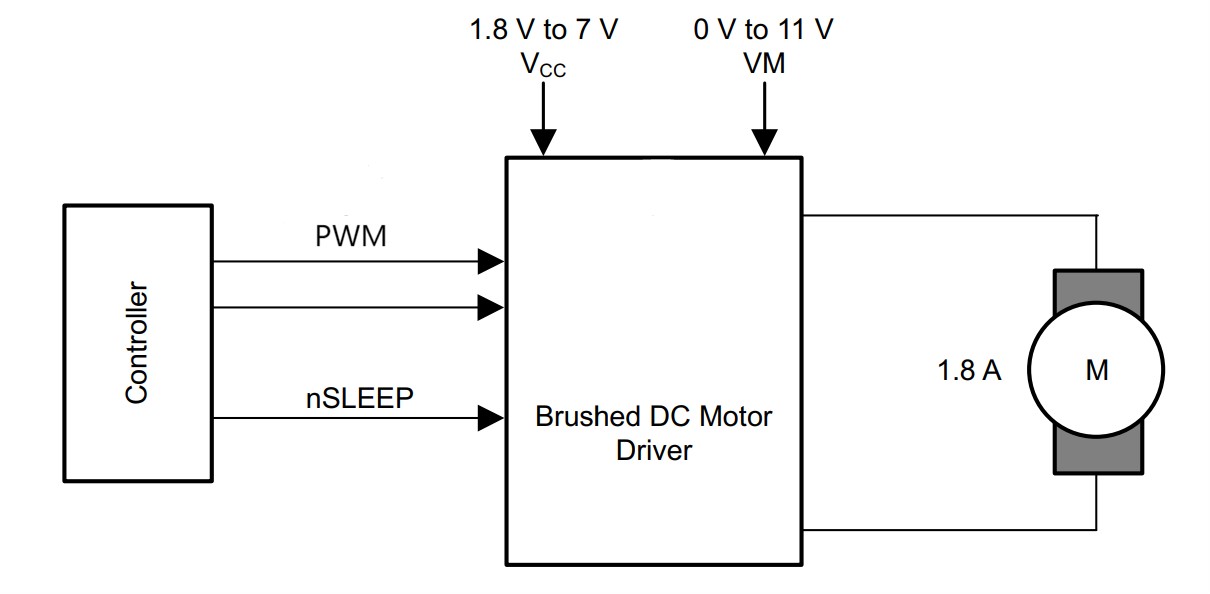

SSP2927は、カメラ、コンシューマ製品、玩具、その他の低電圧またはバッテリ駆動のモーション・コントロール・アプリケーション向けの統合モータ・ドライバ・ソリューションを提供します。このデバイスは、1つのDCモータまたはソレノイドのような他のデバイスを駆動できます。出力ドライバ・ブロックは、モータ巻線を駆動するHブリッジとして構成されたNチャネル・パワーMOSFETで構成されています。内部チャージポンプが必要なゲート駆動電圧を生成します。 SSP2927は最大1.8Aの出力電流を供給できます。0～12Vのモータ電源電圧と1.8V～7Vのデバイス電源電圧で動作します。SSP2927デバイスはPWM（IN1-IN2）入力インタフェースを備えています。業界標準のデバイスと互換性があります。過電流保護、短絡保護、低電圧ロックアウト、過熱保護などの内部シャットダウン機能を備えています。

タグブラシ付DCモータドライバ, ホットプロッド, モータードライバー, 関連, リレードライバー, リモートカー, ロボット, ロモートプレーン

商品詳細

特徴

H-Bridge Motor Driver
Drives a DC Motor or Other Loads
Low MOSFET On-Resistance: HS + LS 500 mΩ
1.8 A Maximum Drive Current
Separate Motor and Logic Supply Pins
Motor VM: 0 to 12 V
Logic VCC: 1.8 to 7 V
PWM Interface
PWM, IN1 and IN2
Low-Power Sleep Mode With 120-nA Maximum Sleep Current
nSLEEP pin
Small Package and Footprint
Pin DFN With Thermal Pad
0 × 2.0 mm
Protection Features
VCC Undervoltage Lockout (UVLO)
Overcurrent Protection (OCP)
Thermal Shutdown (TSD)

アプリケーション

Cameras
DSLR Lenses
Medical Device
Robotics, Toys
Consumer Products

パラメータ表

絶対最大定格

特に指定のない限り、Tamb=25°C。

パラメータ	シンボル	最小	マックス	単位
Motor power-supply Voltage	VM	-0.3	18	V
Logic power-supply Voltage	ブイシーシー	-0.3	7.0	V
Control pin voltage	IN1,IN2,nSLEEP	-0.3	7.0	V
ESD（人体モデル）	V(ESD)		±4	キロボルト
動作温度	T_o	-40	85	℃
保存温度	T_ストッグ	-65	150	℃

Note:Stresses above those listed under “Absolute Maximum Ratings” may cause permanent damage to the device.

Recommended Operating Condition

Unless otherwise indicated: Ta=25℃

パラメータ	シンボル	最小	マックス	単位
Motor power-supply voltage	VM	0	12	V
Logic power-supply voltage	ブイシーシー	1.8	7.0	V
Logic level input voltage	V_LOGIC	0	5.5	V
Motor peak current	I_アウト	0	1.8	A
Externally applied PWM frequency	f_PWM	0	250	kHZ
動作周囲温度	T_A	-40	85	℃

電気的特性

Tamb= 25℃，unless specified otherwise.

パラメータ	シンボル	テスト条件	分。	タイプ	マックスだ。	単位
POWER SUPPLIES (VM, VCC)
VM operating voltage	VM		0		12	V
VM operating supply current	I_VM	VM=5 V;VCC=3V; No PWM		30	100	μA
VM operating supply current	I_VM	VM=5V;VCC=3V; 50 kHz PWM		0.45	1.5	mA
VM sleep mode supply current	I_VMQ	VM=5V;VCC=3V; nSLEEP=0		30	90	nA
VCC operating voltage	ブイシーシー		1.8		7	V
VCC operating supply current	I_{ブイシーシー}	VM=5V;VCC=3V; No PWM		0.23	0.5	mA
VCC operating supply current	I_{ブイシーシー}	VM=5V;VCC=3V; 50 kHz PWM		0.45	1.5	mA
VCC sleep mode supply current	I_VCCQ	VM=V;VCC=3V; nSLEEP=0		15	30	nA
CONTROL INPUTS (IN1, IN2, nSLEEP)
Input logic-low voltage falling threshold	V_IL		0.25×VCC	0.38×VCC		V
Input logic-high voltage rising threshold	V_IH			0.46×VCC	0.5×VCC	V
Input logic hysteresis	V_HYS			0.08×VCC		V
Input logic low current	I_IL	V_イン=0V	-5		5	μA
Input logic high current	I_IH	VIN=3.3V, IN1 or IN2 pin		60		μA
Input logic high current	I_IH	VIN=3.3V, nSLEEP pin		50		μA
Pulldown resistance	R_{物理的配達}			100		kΩ
MOTOR DRIVER OUTPUTS (OUT1, OUT2)
HS + LS FET on-resistance		VM=5V; VCC=3V; I_O=800mA;T_J= 25℃		500		mΩ
Off-state leakage current		V_アウト=0V	-200		200	nA
PROTECTION CIRCUITS
VCC undervoltage lockout	V_UVLO	VCC falling			1.7	V
VCC undervoltage lockout	V_UVLO	VCC rising			1.8	V
Overcurrent protection trip level	I_OCP		1.9		3.5	A
Overcurrent deglitch time	t_DEG			1		μs
Overcurrent retry time	t_RETRY			1		ms
サーマルシャットダウン温度	t_TSD	Die temperature T_J		170		℃

Timing Requirements

パラメータ	シンボル	MIN.	MAX.	ユニット
Output enable time	t₁		300	ns
Output disable time	t₂		300	ns
Delay time, INx high to OUTx high	t₃		160	ns
Delay time, INx low to OUTx low	t₄		160	ns
Output rise time	t₅	30	188	ns
Output fall time	t₆	30	188	ns

注文仕様

部品番号	パッケージ	梱包方法	袋/リールあたりのデバイス
SSP2927	イーソップエイト	リール	4000
SSP8837	イーソップエイト	リール	4000
