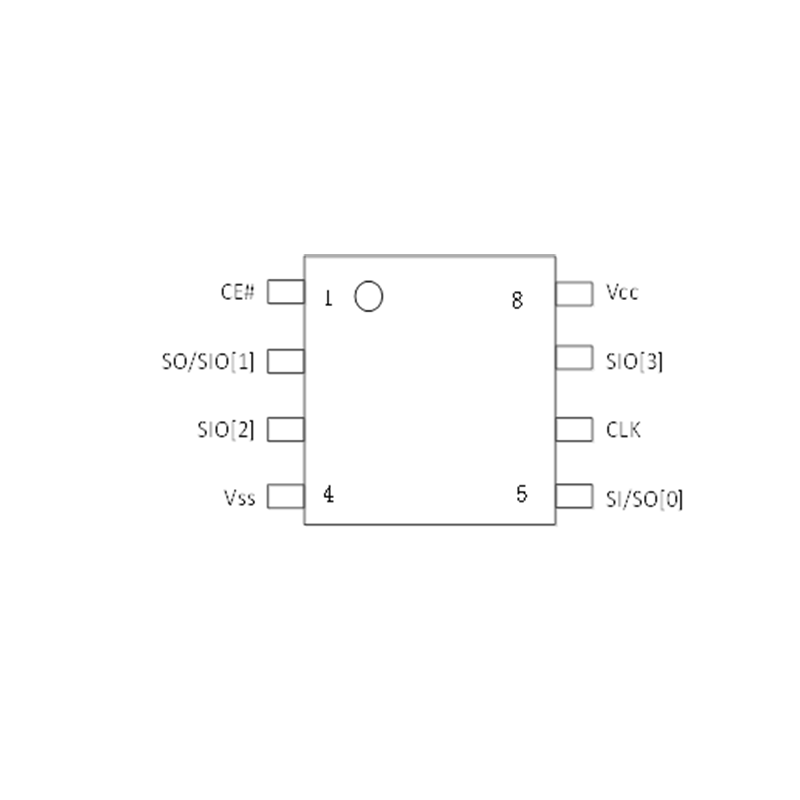

電気的特性

このデバイスには、高静電圧または電界による損傷から入力を保護する回路が含まれています。しかし、これらのハイインピー ダンス（Hi-Z）回路に最大定格電圧以上の電圧が印加されないよう、通常の注意を払うことを推奨します。

本装置は外部磁界に対する保護機能も備えています。最大定格で指定された最大磁界強度よりも強い磁界が印加されないように注意が必要です。

*注1：リフロー後の書き込みを推奨します。リフロー前に書き込んだデータは保証できません。

警告：半導体デバイスは、絶対最大定格を超えるストレス（電圧、電流、温度、磁気など）が加わると永久的な損傷を受ける可能性があります。半導体デバイスは必ず推奨動作条件範囲内で使用してください。これらの範囲外で使用すると信頼性に悪影響を及ぼし、故障の原因となることがあります。データシートに記載されていない用途、動作条件、組み合わせについては保証いたしません。

DC/AC特性

このセクションでは、デバイスの DC および AC 特性を示します。以下の表に示されている DC および AC パラメータの値は、関連する表にも示されている動作条件および測定条件下での試験から得られたものです。設計者は、引用されたパラメータに依存する場合、回路内の動作条件が測定条件と一致していることに注意する必要がある。

動作条件

直流特性

ピン静電容量

*注）Vcc/Vss の外付けコンデンサ Cp は、≦10μF を推奨します。Cp が 10μF を超えると、パワーダウンから Vcc が通常の動作電圧に戻ったときに、データの読み出しが不安定になることがあります。このような場合、確実にデータを読み出すために、最高アドレスで動作電圧範囲内のID(0x29, 0x55 )データを書き込み、このIDデータを確認してからチップ上で動作させることを推奨します。ID データが間違っている場合は、0xB9(スリープ)、0xAB(ウェイクアップ)を送信することで、チップを確実に読み出すことができます。その他、電源のアップダウンを頻繁に行う場合、Vcc をダウンからアップにする際に、チップの起動電圧が Vs(0.3V)よりも低くなるようにハードウェア回路が動作します。

AC特性

パワーアップのタイミング

初期電源投入時、停電時、または電源電圧低下時にデータを保護するため、VccがVCC（min）を下回ると、 デバイスを選択できなくなり（CE#がLowになることを制限）、デバイスの読み出し、書き込みが禁止されます。

パワーアップ遅延時間

初期電源投入時、または停電や電源喪失からの復帰時には、指定された最小電圧（Vcc(min)）から通常動作を開始するまでの電源投入遅延時間（tPU）を加えなければならない。この時間は、デバイスの内部電圧が安定していることを確認するために必要である。

tPUは、Vccが指定された最低電圧に達した時点から測定され、デバイスはヒューズ・リコールを終了し、アナログ・ブロックは安定して動作する。
