Peringkat Maksimum Mutlak
| Parameter | Jangkauan |
| Tegangan Pasokan Masukan | -0,3V hingga 6,0V |
| Kisaran Suhu Operasi | -40 ℃ hingga +85 ℃ |
| EN, Tegangan FB | -0,3V hingga 6,0V |
| Suhu Persimpangan | 125℃ |
| Tegangan SW | -0,3V ke (Vin + 0,3V) |
| Kisaran Suhu Penyimpanan | -55 ℃ hingga 150 ℃ |
| Arus Sink dan Sumber SW Puncak | 2 A |
| Suhu Timbal (Penyolderan, 10 detik) | +260℃ |
Karakteristik Listrik
| Parameter | Ketentuan | Min. | Ketik. | Max. | Unit |
| Rentang Tegangan Input | 2.5 | 5.5 | V | ||
| Arus Suplai (Diam) | VEN = 3.0V | 40 | 80 | µA | |
| Arus Suplai (Pematian) | VEN =0 atau EN = GND | 0.1 | 1.0 | µA | |
| Tegangan Umpan Balik | 0.585 | 0.600 | 0.615 | V | |
| Sakelar Sisi Tinggi Daya Hidup-Resistensi | ISW = 100mA | 300 | mΩ | ||
| Daya Tahan Sakelar Sisi Rendah | ISW = -100mA | 200 | mΩ | ||
| Batas Arus Sakelar Atas | 2 | A | |||
| Ambang Batas Perlindungan Tegangan Lebih | 6 | V | |||
| Frekuensi Pengalihan | 1.5 | MHz | |||
| EN Ambang Batas Naik | 1.2 | V | |||
| EN Ambang Batas Jatuh | 0.6 | V | |||
| EN Ambang Batas Histeresis | 100 | mV | |||
| Ambang Batas Penguncian di Bawah Tegangan | Bangunkan Tegangan VIN | 2.3 | 2.45 | V | |
| Mematikan Tegangan VIN | 1.75 | 1.9 | V | ||
| Tegangan VIN histeresis | 400 | mV | |||
| Mulai Lembut | 1 | mS | |||
| Pematian Termal | 160 | ℃ | |||
| Histeresis Termal | 30 | ℃ |
TJ = TA + (PD) x (250°C/W).
7. Informasi Pesanan
| Model produk | Paket | Cara pengepakan | Jumlah kemasan minimum |

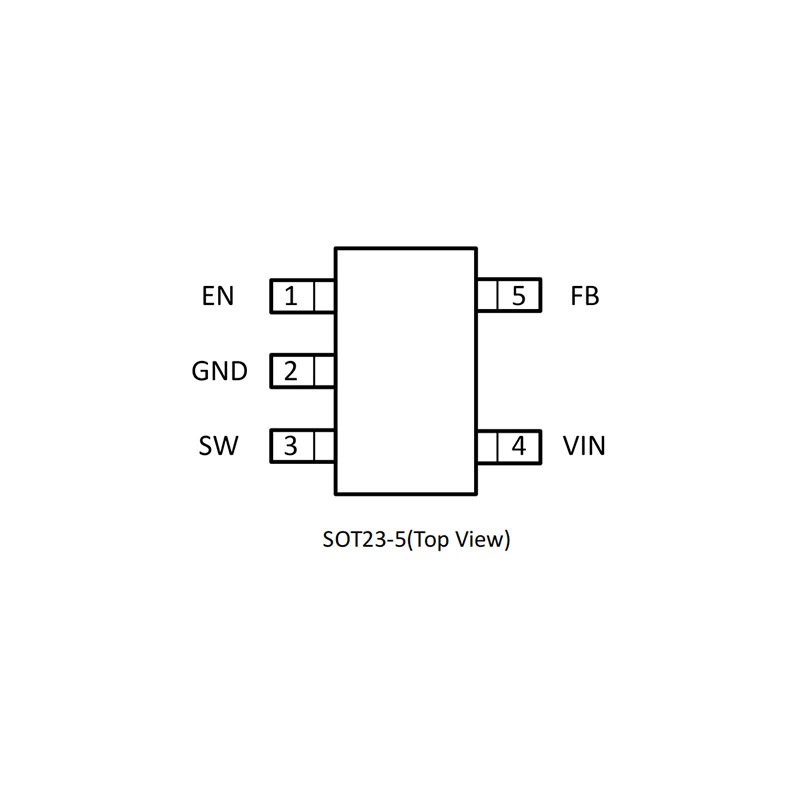

| H9008 | SOT23-5 | reel | 3000 |
