SSP9193

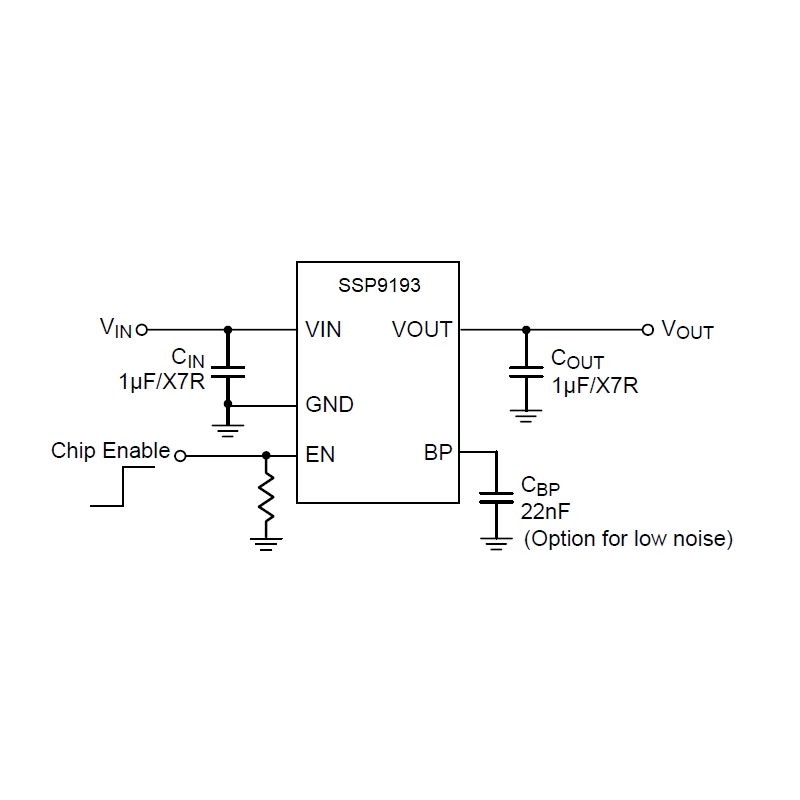

Bei der Serie SSP9193 handelt es sich um hochpräzise, rauscharme CMOS-LDO-Spannungsregler. Die Serie SSP9193 bietet ein geringes Ausgangsrauschen, ein hohes Welligkeitsunterdrückungsverhältnis, einen niedrigen Dropout und sehr schnelle Einschaltzeiten und ist damit ideal für die modernen Mobiltelefone von heute. Intern enthält der SSP9193 eine Referenzspannungsquelle, Fehlerverstärker, Treiber-Transistoren, Strombegrenzer und Phasenkompensatoren. Die Rückkopplungsschaltung der Strombegrenzer des SSP9193 dient auch als Kurzschlussschutz für den Ausgangsstrombegrenzer. Der Ausgangspin stellt die Ausgangsspannung durch Stromtrimmung ein. Die Spannungen sind in 100mV-Schritten innerhalb eines Bereichs von 1,2V bis 3,3V wählbar. Die SSP9193-Serie ist außerdem vollständig kompatibel mit Keramikkondensatoren mit niedrigem ESR-Wert, was die Kosten reduziert und die Ausgangsstabilität verbessert. Diese hohe Ausgangsstabilität wird auch bei häufigen Lastschwankungen beibehalten, was auf das ausgezeichnete Einschwingverhalten und die hohe PSRR zurückzuführen ist, die über einen breiten Frequenzbereich erreicht werden. Mit der EN-Funktion kann der Ausgang des Reglers abgeschaltet werden, was zu einer stark reduzierten Leistungsaufnahme führt.
