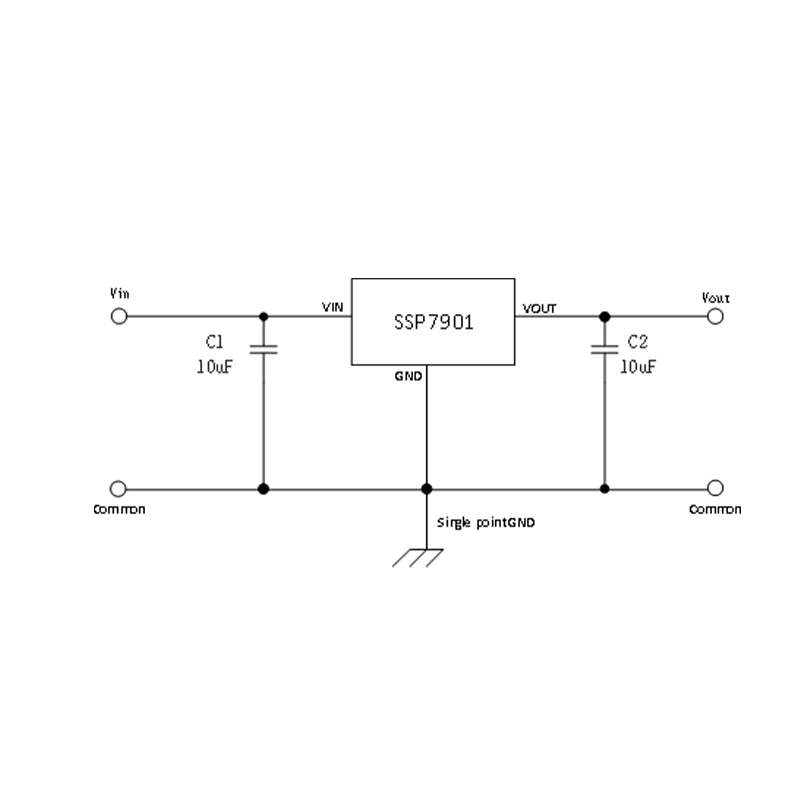

Absolute Maximalwerte
(Sofern nicht anders angegeben: Ta=25℃)
| PARAMETER | SYMBOL | MIN | MAX | UNITS |
| Eingangsspannung | VIN | -0.3 | 40 | V |
| Ausgangsspannung | VOUT | Vss-0,3 | VIN+0.3V | |
| Ausgang Strom | Iout | – | 300 | mA |
| Verlustleistung | PD（1） | SOT23-3 220 SOT23-5 220 SOT-89 650 SOT 223 1000 | mW | |
| Betriebliche Umgebungstemperatur | Topr | -40 | 85 | ℃ |
| Lagertemperatur | Tstg | -40 | 125 | |
| ESD-Schutz | ESD HBM | 2000 | V |
Hinweis: Dies sind nur die Grenzparameter. Eine Überschreitung der in den absoluten Höchstwerten angegebenen Werte kann zu schweren Schäden am Gerät führen. Wenn das Gerät über längere Zeit extremen Bedingungen ausgesetzt ist, kann dies die Zuverlässigkeit beeinträchtigen.
(1) Eine Vergrößerung der Schweißfläche des Pakets ist vorteilhaft, um den Stromverbrauch zu erhöhen.
Elektrische Eigenschaften
Serie SSP7901 (sofern nicht anders angegeben: Ta=25℃)
| PARAMETER | SYMBOL | BEDINGUNGEN | MIN | TYP | MAX | UNIT | ||
| Ausgangsspannung1 | VOUT(S) | VIN= VOUT(S)+2V，IOUT=10mA | VOUT(S)x0.98 | VOUT(S) | VOUT(S)x1.02 | V | ||
| Rückfallspannung2 | VDROP | IOUT=10mA | – | 20 | – | mV | ||
| IOUT=100mA | 350 | – | ||||||
| IOUT=200mA | 770 | – | ||||||
| IOUT=300mA | – | 1380 | – | |||||
| Linie Regulierung | VOUT(S)+2V≤VIN≤36V IOUT =10mA | – | 0.01 | 0.02 | ％/V | |||
| Lastregelung | ∆VOUT2 | VIN=VOUT(S)+2V 1mA≤IOUT≤300mA | VOUT(S)≤10V | 40 | 90 | mV | ||
| VOUT(S)>10V | 85 | 150 | ||||||
| Temperaturstabilität | VIN = VOUT(S)+2V，IOUT=10mA -40℃≤Ta≤85℃ | ±50 | ppm/℃ | |||||
| Ruhestrom | Iq | keine Last VIN＞VOUT(S) | VOUT(S)<3.0V | 0.8 | 1.2 | 2 | μA | |
| 3,0≤VOUT(S)≤40V | 1 | 1.6 | 3 | |||||
| Eingangsspannung | VIN | — | 2.2 | 40 | V | |||
| Maximaler Ausgangsstrom | IOUTMAX | 300 | mA | |||||
| Stromgrenze3 | ILIM | VIN= VOUT(S)+1V, VOUT = 0,98 ×VOUT(S) | 340 | mA | ||||
| Kurzschlussstrom | ISHORT | VIN=VOUT(S)+2V, Vout kurzgeschlossen gegen GND mit 0Ω | 140 | mA | ||||
| Unterdrückungsverhältnis der Stromversorgung | PSRR | f=10Hz, VOUT(S)=3,3V | 70 | dB | ||||
| f=100Hz,VOUT(S)=3.3V | 70 | |||||||
| f=1kHz, VOUT(S)=3,3V | 55 | |||||||
| Übertemperaturschutz | OTP | IOUT=10mA | 140 | ℃ | ||||
Anmerkungen:
1.VOUT(S): Ausgangsspannung bei VIN= Vout +2V, Iout=1 mA.
2.VDROP=Vin1 -（Vout(S)× 0,98）wobei Vin1 die Eingangsspannung ist, wenn Vout = Vout (S)× 0,98.
3.ILIM : Ausgangsstrom bei Vin=Vout (S)+1V und Vout = 0,98*Vout (S).
Informationen bestellen

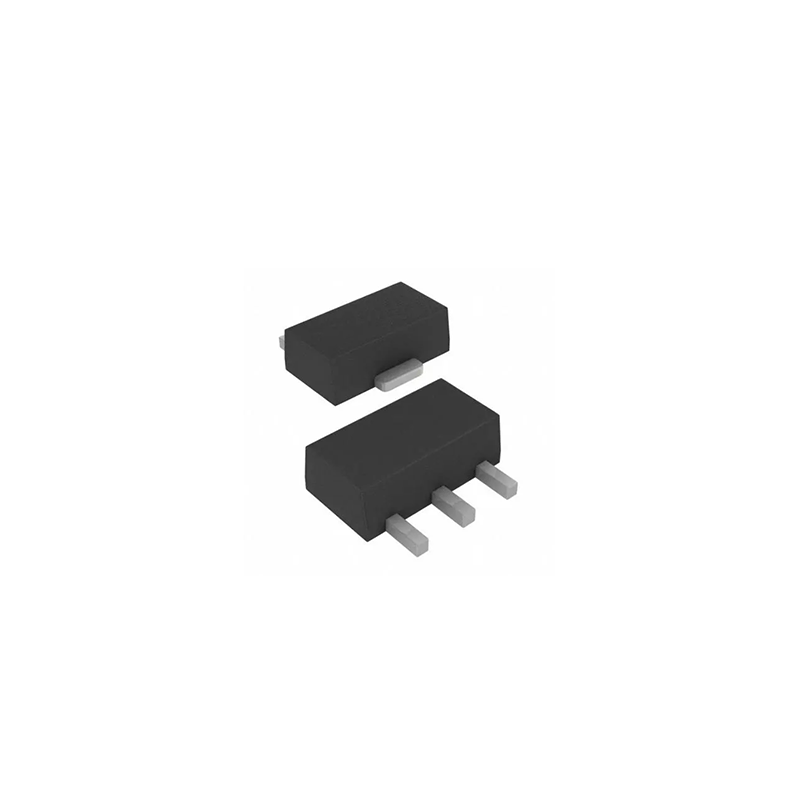

| Modell des Produkts | Paket | Art der Verpackung | Minimale Verpackungsmenge | |
| SSP7901PxxMx | SOT23-3L | Rolle | 3000 | |
| SSP7901PxxM5x | SOT23-5L | 3000 | ||
| SSP7901PxxPx | SOT89-3L | 1000 | ||
| SSP7901PxxPBx | SOT89-3L(B) | 1000 | ||
| SSP7901PxxFx | SOT223 | 2500 | ||
| SSP7901PxxFBx | SOT223(B) | 2500 | ||
Auswahlhilfe Tabelle
SSP7901P①②③④
| Kennung | Symbol | Beschreibung |
| ①② | Integer | Ausgangsspannung (3.0V~12.0V) |

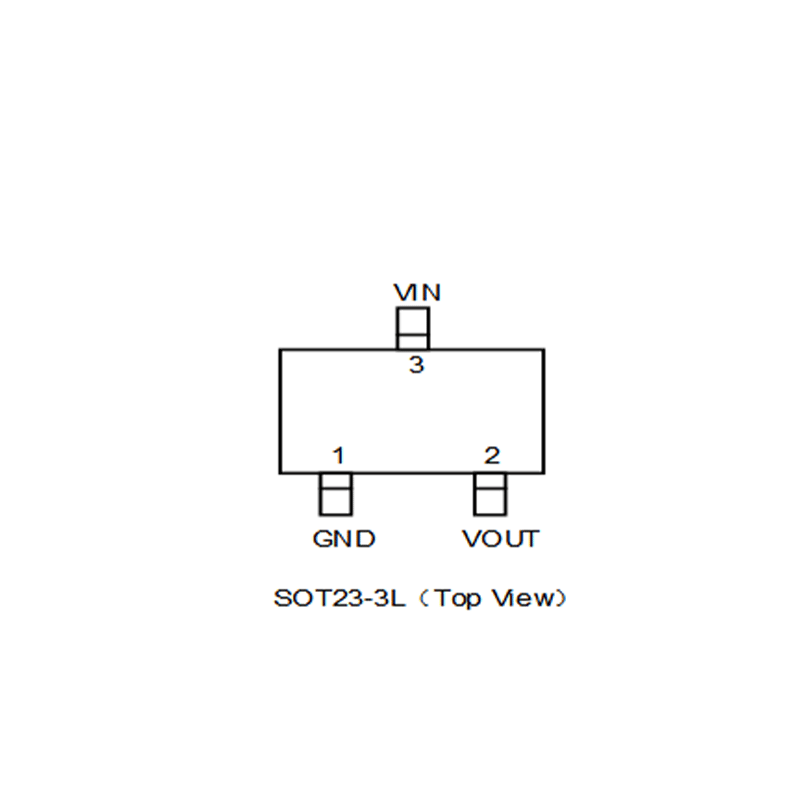

| ③ | M | Gehäuse:SOT23-3L |
| M5 | Gehäuse:SOT23-5L | |

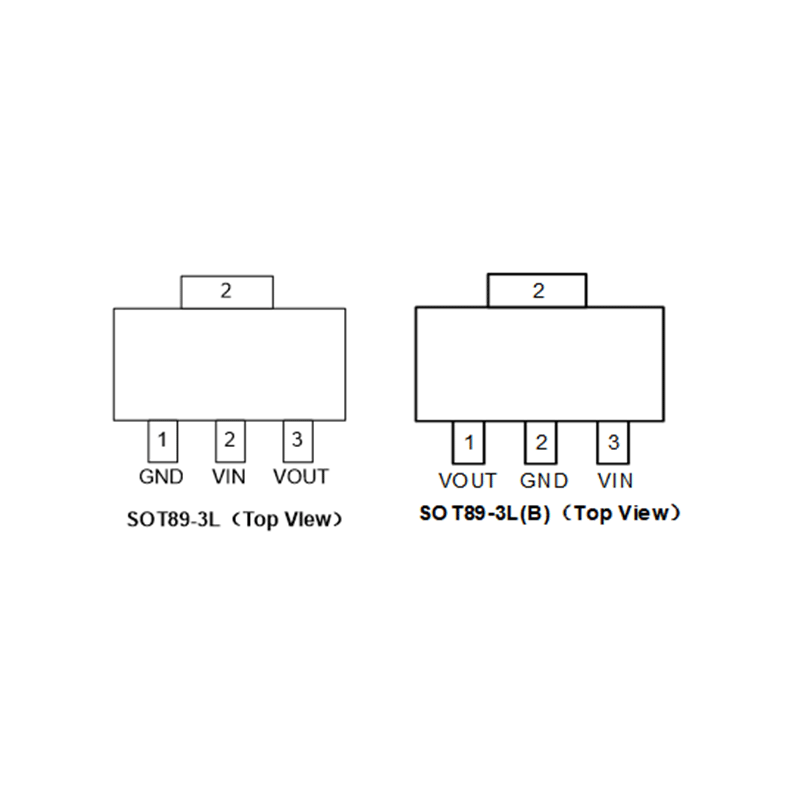

| P | Gehäuse:SOT89-3L | |
| PB | Gehäuse:SOT89-3L(B) | |
| F | Gehäuse:SOT223 | |
| FB | Gehäuse:SOT-223(B) | |
| ④ | R | RoHS / Pb frei |
| G | Halogenfrei |
Hinweis: ①② steht für Ausgangsspannungen. Andere Spannungen können speziell angepasst werden.
