Absolute Maximalwerte
| Name des Parameters | Symbolisch | Wert | Einheit |
| Chip-Versorgungsspannung | VDD | -0.3~+7 | V |
| Analoge Signaleingänge | IAP, IBP, ICP, VAP, VBP, VCP gegen GND Spannung | -6~+6 | V |
| Referenz-Eingangsspannung | -0,3~VDD+0,3 | V | |
| Digitale Eingangsspannung | -0,3~VDD+0,3 | V | |
| Digitale Ausgangsspannungen | -0,3~VDD+0,3 | V | |
| Betriebstemperaturbereich | T | -40~+85 | ℃ |
| Temperaturbereich bei Lagerung | Tstg | -40~+85 | ℃ |
| Sperrschichttemperatur | Tj | +150 | ℃ |
| SSOP24Gehäuse-Verlustleistung | Pd | 450 | mW |
| Wärmewiderstand | θJA | 112 | ℃/W |
| Dampfphasenschweißen(60S) | +215 | ℃ | |
| Infrarot-Schweißen(15S) | +220 | ℃ |
Anmerkung: Wenn nicht anders angegeben, TA = 25℃.
Elektrische Eigenschaften
| Messwerte | Symbolisch | Messbedingungen | Min | Typisch | Max | Einheit |
| Chip-Betriebsspannung | VDD | 4.75 | 5 | 5.25 | V | |
| Chip-Arbeitsstrom | IDD | 5 | 6.5 | 8 | mA | |
| Messfehler des aktuellen Kanals | Kanal 2 ist voller Eingang (±500mV), +25℃, Dynamikbereich 500:1 | 0.1 | % | |||
| Phasenfehler zwischen Strom- und Spannungskanal | Netzfrequenz 45-65Hz, Überschreitung von V1 um 37°(PF=0,8 kapazitiv) | ±0.1 | % | |||
| Netzfrequenz 45-65Hz,, V1 Hysterese 60° (PF = 0,5 induktiv) | ±0.1 | % | ||||
| AC-Netzteil unterdrückt Schwankungen der Ausgangsfrequenz(CF) | SCF=0,S1=S0=1, IA=IB=IC=100mVrms,50Hz VA=VB=VC=100mVrms,50Hz VDD plus 200 mV rms, 100Hz Restwelligkeit | 0.2 | % | |||
| DC-Netzteil unterdrückt Schwankungen der Ausgangsfrequenz(CF) | S1=1,S0=SCF=0 IA=IB=IC=100mV rms,50Hz VA=VB=VC=100mVrms,50Hz VDD =5V±250mV | ±0.3 | % | |||
| Analoge Eingänge | ||||||
| Maximaler Signalpegel | VA, VB, VC, IA, IB, IC Spannung gegen GND | ±0.5 | V | |||
| DC-Eingangswiderstand | CLKOSC=10MHz | 390 | kΩ | |||
| -3dB-Bandbreiten | CLKOSC/256,CLKOSC=10MHz | 14 | KHZ | |||
| ADC-Ausrichtungsfehler | ±16 | mV | ||||
| Verstärkungsfehler | Externe Referenzquelle 2,5V,IAP=IBP=ICP=500mV ,dc | ±9 | % | |||
| On-Chip-Referenzquelle | ||||||
| Referenzspannungsfehler | Nennwert 2,5V | ±200 | mV | |||
| Temperatur-Koeffizient | Nennwert 2,5V | 30 | ppm/℃ | |||
| Takteingang | ||||||
| Eingangstaktfrequenz | Alle Indikatoren CLKOSCs sind 10MHz | 8 | 10 | 12 | MHZ | |
| logischer Eingang SCF,S0,S1,AC/DC,RESET,G0 und G1 | ||||||
| Eingang Hochpegel | VINH | VDD=5V±5% | 2.4 | |||
| Eingang Niedrigpegel | VINL | VDD=5V±5% | 0.8 | |||
| Eingangsstrom | VIN=0V~VDD | 0.01 | ±3 | μA | ||
| Eingangskapazität | 10 | pF | ||||
| logische Ausgabe F1,F2 | ||||||
| Ausgang High Level | VOH | ISOURCE=10mA,VDD=5V | 4.5 | V | ||
| Ausgang Low Level | VOL | ISINK=10mA,VDD=5V | 0.5 | V | ||
| CF,REVP | ||||||
| Ausgang High Level | VOH | ISOURCE=10mA,VDD=5V | 4 | V | ||
| Ausgang Low Level | VOL | ISINK=10mA,VDD=5V | 0.5 | V | ||
Anmerkung: Wenn nicht anders angegeben, ist TA = 25℃.
Alle Spannungswerte beziehen sich auf das Potential der GND-Klemme.
VDD= 5V±5%, GND=0V, mit On-Chip-Referenzquelle, CLKOSC=10MHz.
Informationen bestellen
| Modell des Produkts | Paket | Art der Verpackung | Minimale Verpackungsmenge |

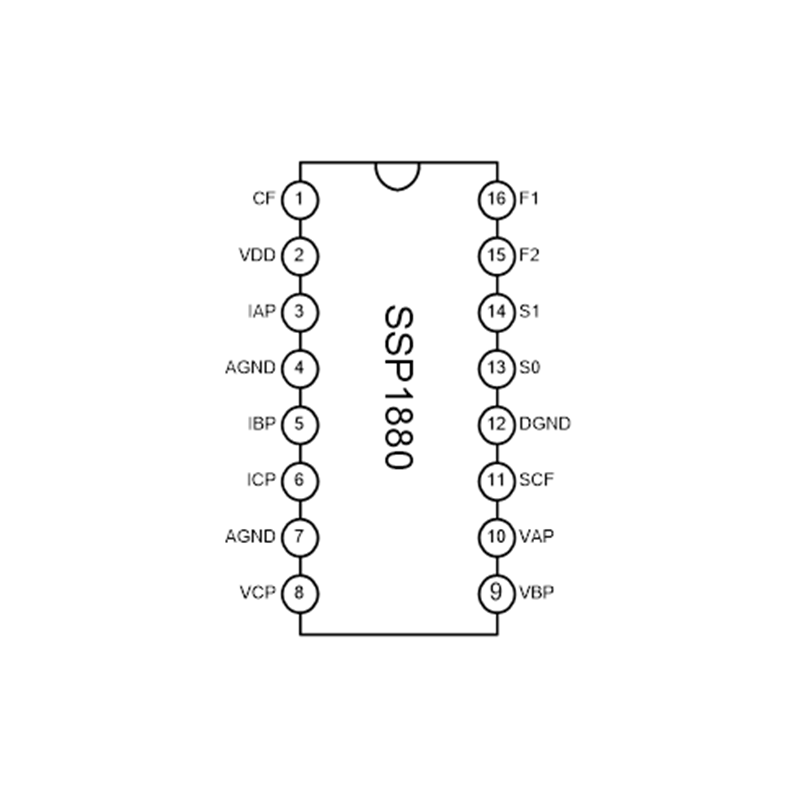

| SSP1880 | SOP16 | Rollen | 2500 STCK. |
