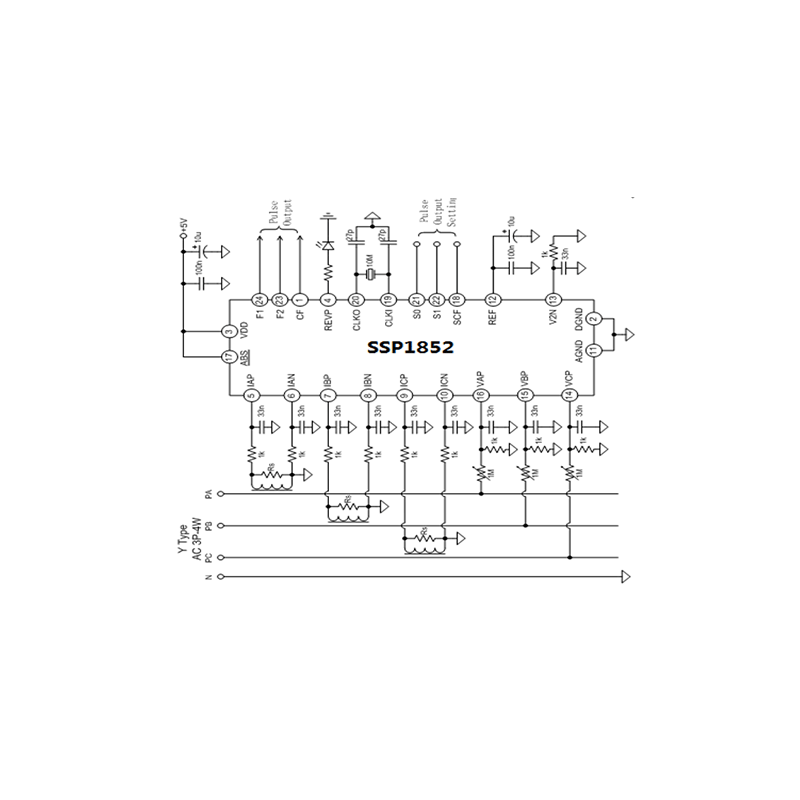

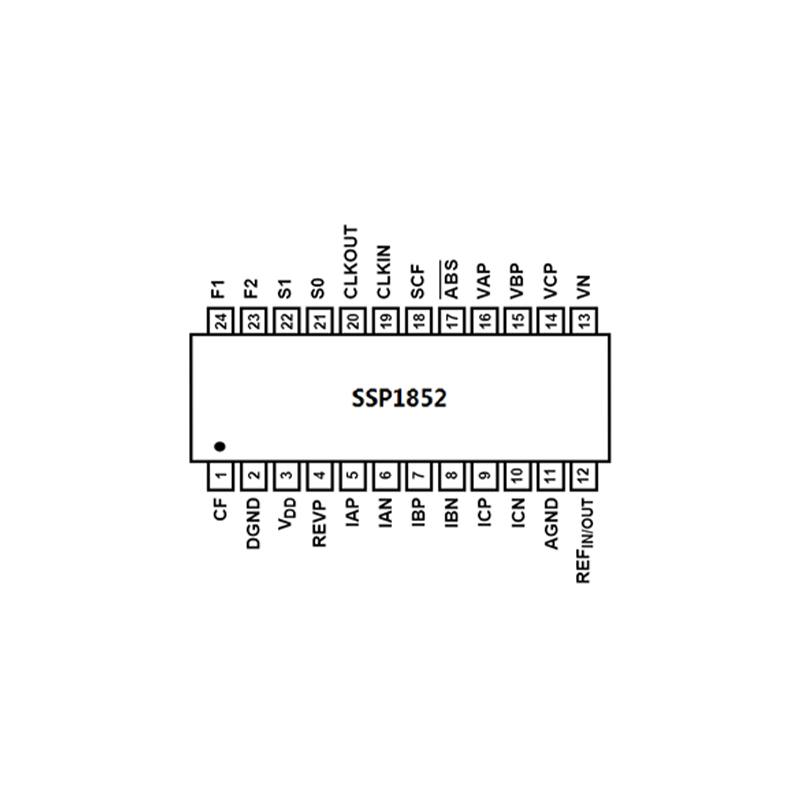

Absolute Maximalwerte
| Parameter | Bewertung |
| VDD an AGND | -0,3 V bis +7 V |
| VDD an DGND | -0,3 V bis +7 V |
| Analoge Eingangsspannung gegen AGND (VAP, VBP, VCP, VN, IAP, IAN, IBP, IBN, ICP, und ICN) | -6 V bis +6 V |
| Referenz-Eingangsspannung gegen AGND | -0,3 V bis V + 0,3 V DD |
| Digitale Eingangsspannung gegen DGND | -0,3 V bis V + 0,3 V DD |
| Digitale Ausgangsspannung gegen DGND | -0,3 V bis V + 0,3 V DD |
| Betriebstemperaturbereich Industriell | -40°C bis +85°C |
| Temperaturbereich bei Lagerung | -40°C bis +85°C |
| Sperrschichttemperatur | 150°C |
| 24-poliger SOIC, Verlustleistung | 450 mW |
| θJA Thermische Impedanz | 250°C/W |
| Blei-Temperatur, Löten | |
| Dampfphase (60 Sekunden) | 215°C |
| Infrarot (15 Sekunden) | 220°C |
Elektrische Eigenschaften
(VDD = 5 V ± 5%, AGND = DGND = 0 V, On-Chip-Referenz, CLKIN = 10 MHz, TMIN bis TMAX = -40°C bis +85°C, sofern nicht anders angegeben.)
| Parameter | Wert | Einheit | Bedingungen |
| ACCURACY | |||
| Messfehler auf dem Stromkanal | 0.1 | 1TP3Lesetyp | Spannungskanal mit Vollbereichssignal (±500 mV), 25°C, über einen Dynamikbereich von 500 bis 1 |
| Phasenfehler zwischen Kanälen PF = 0,8Kapazitiv | ±0.1 | Abschlüsse | Netzfrequenz 50~60Hz |
| Phasenfehler zwischen Kanälen PF = 0,5induktiv | ±0.1 | Abschlüsse | |
| Ablehnung der AC-Stromversorgung Variation der Ausgangsfrequenz (CF) | 0.2 | 1TP3Lesetyp | SCF=0,S1=S0=1, IA=IB=IC=100mVrms,50Hz VA=VB=VC=100mVrms,50Hz Restwelligkeit an VDD von 175 mV rms,100Hz |
| Ablehnung der DC-Stromversorgung Variation der Ausgangsfrequenz (CF) | ±0.3 | 1TP3Lesetyp | S1=1,S0=SCF=0 IA=IB=IC=100mV rms,50Hz VA=VB=VC=100mVrms,50Hz VDD =5V±250mV |
| ANALOGEINGÄNGE | |||
| Maximale Signalpegel | ±0.5 | Vmax | VA,VB,VC,IA,IB,IC gegen GND |
| Eingangsimpedanz (DC) | 390 | kΩ min | CLKOSC=10MHz |
| Bandbreite(-3dB) | 14 | kHz typ | CLKOSC/256,CLKOSC=10MHz |
| ADC-Offset-Fehler | ±16 | mV max | |
| Verstärkungsfehler | ±9 | %Ideal typ | Externe 2,5-V-Referenz IAP=IBP=ICP=500mV ,dc |
| ON-CHIP-REFERENZ | |||
| Referenzfehler | ±200 | mV max | Nennwert 2,5 V |
| Temperatur-Koeffizient | 30 | ppm/℃ typ | |
| CLKIN | |||
| Eingangstaktfrequenz | 12 | MHz max | Alle Spezifikationen für CLKIN von 10 MHz |
| 8 | MHz min | ||
| LOGIK-EINGÄNGE SCF, S0, S1 und ABS | |||
| Eingangs-Hochspannung, VINH | 2.4 | V min | VDD=5V±5% |
| Eingangs-Niederspannung, VINL | 0.8 | V max | VDD=5V±5% |
| Eingangsstrom, IIN | ±3 | μA max | Typischerweise 10nA,VIN=0V bis VDD |
| Eingangskapazität, CIN | 10 | pF max | |
| LOGISCHER AUSGANG F1 und F2 | |||
| Ausgangshochspannung, VOH | 4.5 | V min | ISOURCE=10mA,VDD=5V |
| Ausgang Niederspannung, VOL | 0.5 | V max | ISINK=10mA,VDD=5V |
| CF und REVP | |||
| Ausgangshochspannung, VOH | 4 | V min | ISOURCE=10mA,VDD=5V |
| Ausgang Niederspannung, VOL | 0.5 | V max | ISINK=10mA,VDD=5V |
| STROMVERSORGUNG Für die angegebene Leistung | |||
| VDD | 4.75 | V min | 5V-5% |
| 5.25 | V max | 5V+5% | |
| IDD | 8 | mA max | |
| 5 | mA min | Typischerweise 6,5 mA | |
Informationen bestellen
| Modell des Produkts | Paket | Art der Verpackung | Minimale Verpackungsmenge |
| SSP1852 | SOP24 | Rohr | 30 STCK. |
