Eigenschaften

  • 3 hochpräzise Sigma-Delta-ADCs, die zur Messung von zwei Stromkanälen und einem Spannungskanal verwendet werden
  • Der Strombereich（10mA~35A）@1mohm
  • Der Bereich von Activeenergy（1w~7700w）@1mohm@220V
  • Messung von RMS-Spannung und -Strom, schnellem RMS-Strom, Wirkleistung, Wirk-Energie
  • Der Verstärkungsfehler ist kleiner als 1%, kalibrierungsfrei, wenn die peripheren Komponenten bestimmte
  • Zwei Stromkanäle unterstützen die Überwachungsfunktion für elektrische Leckagen/Überstrom, der Schwellenwert und die Reaktionszeit können konfiguriert werden
  • Spannung Nulldurchgang Logikausgang
  • Eingebautes Wellenformregister für die Lastartanalyse, Wellenformdaten können für die Lastartanalyse ausgegeben werden
  • Eingebauter Temperatursensor, erfüllt die Anforderungen des Produktes selbst, wie z.B. Übertemperaturüberwachung, Hochstromknotenpunkt, voreingestellter Temperaturalarm, Raumtemperaturmessung
  • SPI(≤900KHz) /UART(4800bps) ,UART unterstützt Multi-Chip-Adresskommunikation（SSOP20L）
  • On-Chip-Stromversorgungsüberwachung, IC-Reset, wenn VDD niedriger als 7 V ist (typisch).
  • On-Chip-Spannungsreferenz von218V
  • On-Chip-Oszillator-Schaltung mit 4MHz
  • Stromversorgung 3V, geringe Leistungsaufnahme 10mW(typisch)

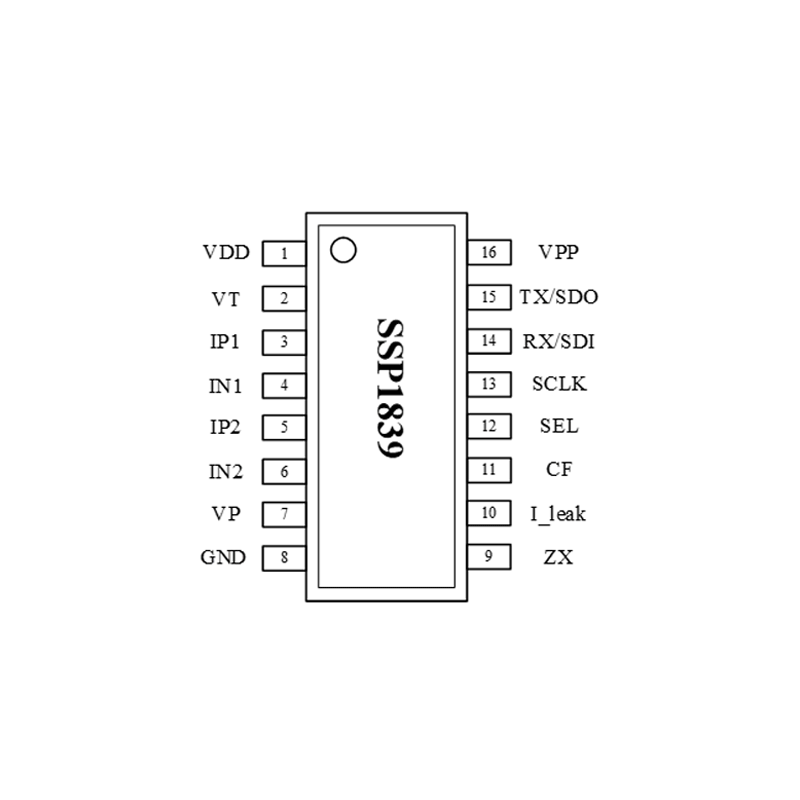

  • Gehäuse：SSOP20L/SOP16L
