Absolute Maximalwerte
| Parameter | Symbol | Wert | Einheit |
| Versorgungsspannung Eingang | VIN | -0.3~18 | V |
| Betriebstemperatur | Tamb | -40~85 | ℃ |
| Lagertemperatur | Tstg | -50~125 | ℃ |
Hinweis: Dies sind nur Belastungswerte. Belastungen, die den unter "Absolute Maximalwerte" angegebenen Bereich überschreiten, können zu erheblichen Schäden am Gerät führen. Der Betrieb dieses Geräts unter anderen als den in der Spezifikation aufgeführten Bedingungen wird nicht vorausgesetzt, und eine längere Aussetzung an extreme Bedingungen kann die Zuverlässigkeit des Geräts beeinträchtigen.
Elektrische Eigenschaften
H7121-1，+2.1V Ausgangstyp
| Parameter | Symbol | Testbedingungen | Min. | Typ. | Max. | Einheit | |
| VIN | Bedingungen | ||||||
| Ausgangsspannung | VOUT | 4.1V | IOUT=10mA | 2.058 | 2.100 | 2.142 | V |
| Ausgang Strom | IOUT | 4.1V | – | 30 | 50 | – | mA |
| Lastregelung | ΔVOUT | 4.1V | 1mA≤IOUT≤20mA | – | 60 | 100 | mV |
| Spannungsabfall (Hinweis) | VDIF | – | IOUT=1mA | – | 100 | – | mV |
| Stromverbrauch | ISS | 4.1V | Keine Last | – | 2.5 | 3.0 | μA |
| Linie Regulierung |  | – | 3,5V≤VIN≤16V IOUT=1mA | – | 0.2 | – | %/V |
| Eingangsspannung | VIN | – | – | – | – | 15 | V |
| Temperatur-Koeffizient |  | 4.1V | IOUT=10mA 0℃<Ta<70℃ | – | ±0.37 | – | mV/℃ |
Informationen bestellen

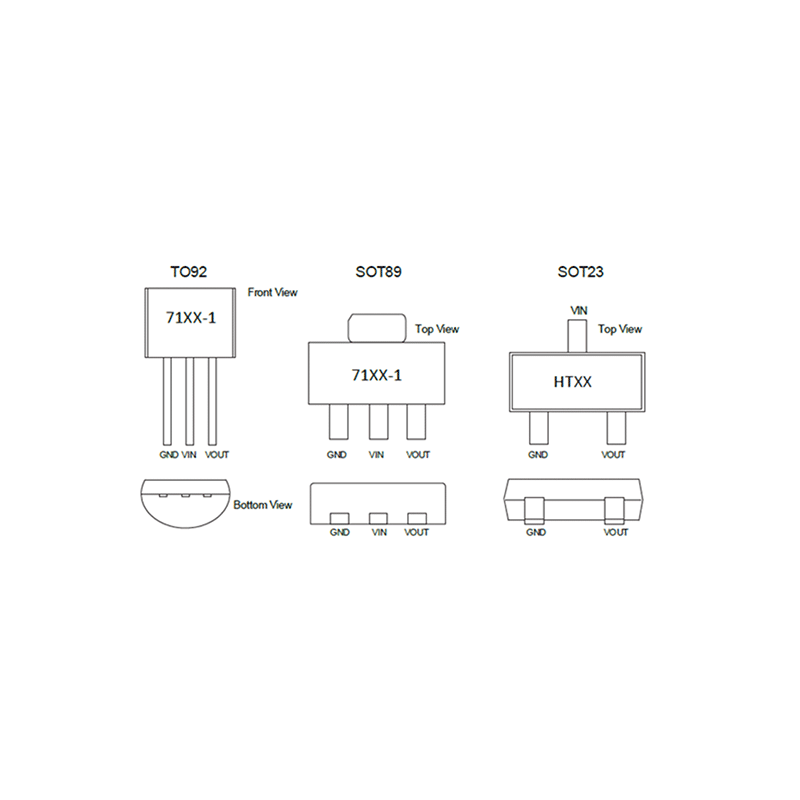

| Teil Nr. | Paket | Art der Verpackung | Geräte pro Beutel/Rolle |

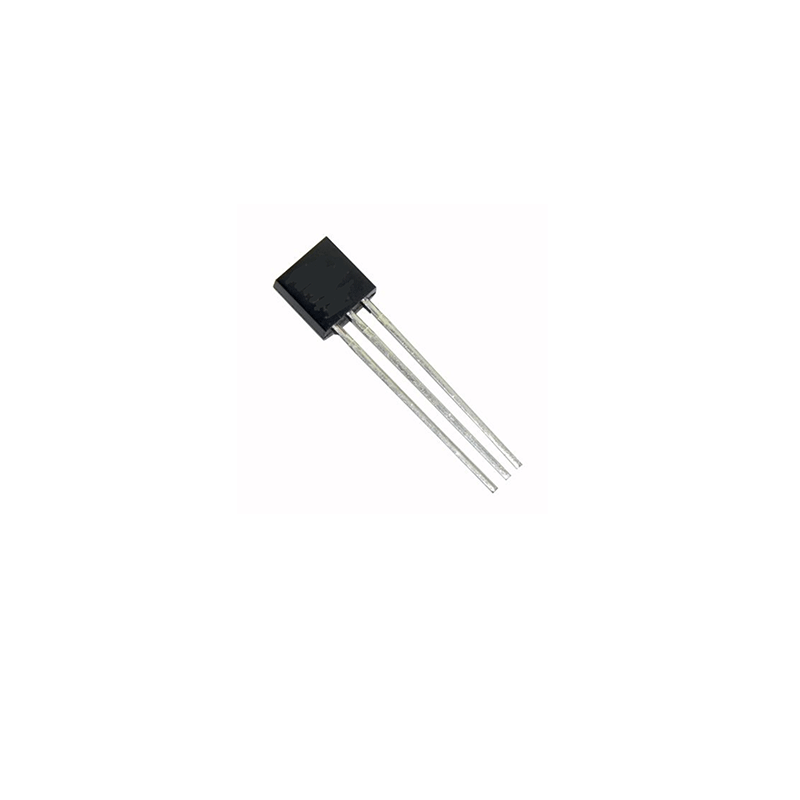

| H71XX-1TX | TO92 | Tasche | 1000PCS/Beutel |

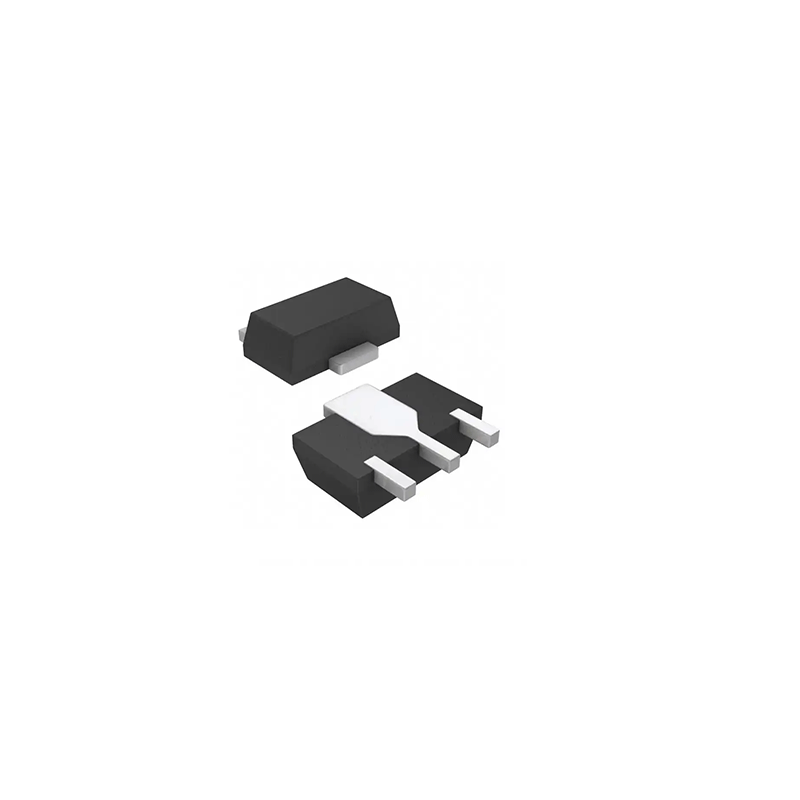

| H71XX-1PX | SOT89 | Rolle | 1000 Stk./Rolle |
| H71XX-1NX | SOT23 | Rolle | 3000PCS/Rolle |
