Absolute Maximalwerte
| Parameter | Symbol | Wert | Einheit | |
| Eingangsspannung | VIN | VSS-0.3～VSS+6 | V | |
| Spannung einschalten | VCE | VSS-0.3～VIN+0.3 | ||
| Rückkopplungsspannung | VFB | VSS-0.3～VIN+0.3 | ||
| Ausgangsspannung | VOUT | VSS-0.3～VIN | ||
| Verlustleistung | PD | SOT23-5L | 350 | mW |
| Betriebliche Umgebungstemperatur | Topr | -40～+85 | ℃ | |
| Lagertemperatur | Tstg | -40～+125 | ||
Elektrische Eigenschaften
| Parameter | Symbol | Bedingungen | Min. | Typ. | Max. | Einheit |
| Rückkopplungsspannung | VFB | VIN=4.2V,Vout=3.3V,IOUT=30mA | 790 | 800 | 810 | mV |
| Ausgang Strom | IOUT | VIN≥VOUT(S)+1.0V | 300 | – | – | mA |
| Rückfallspannung | Vdrop | IOUT=50 mA | – | 0.12 | 0.20 | V |
| IOUT=100 mA | – | 0.30 | 0.45 | |||
| Linienbestimmungen |  | VOUT(S)+0.5 V≤VIN≤6V IOUT=30mA | – | 0.10 | 0.20 | %/V |
| Lastregelung | DVOUT 2 | VIN=VOUT(S)+1.0 V 1,0mA≤IOUT≤100mA | – | 50 | 100 | mV |
| Ausgangsspannung Temperaturverhalten |  | VIN=VOUT(S)+1,0 V, IOUT=10 mA -40℃≤Ta ≤85℃ | – | ±100 | – | ppm/℃ |
| Versorgungsstrom | ISS1 | VIN=VOUT(S)+1.0 V | – | 30 | 40 | μA |
| Abschaltstrom | Ishut | VIN=5 V,VCE=0 | 0.1 | μA | ||
| Eingangsspannung | VIN | -- | 2.0 | – | 6 | V |
| Welligkeitsabstoßung | |PSRR| | VIN=VOUT(S)+1.0 V，f=1kHz Vrip=0.5 Vrms, IOUT=50 mA | – | 50 | – | dB |
| Kurzschluss Aktuell | Ishort | VIN=VOUT(S)+1.0V, ON/OFF Klemme ist ON,VOUT=0V | – | 30 | – | mA |
| CE "Hochspannung | VCEH | 0.8 | V | |||
| CE "Niedrige" Spannung | VCEL | 0.75 | V | |||
| CE "Hochstrom | ICEH | VIN=VCE=VOUT(T)+1V | -0.1 | 0.1 | μA | |
| CE "niedriger" Strom | ICEL | VIN= VOUT(T)+1V，VCE=VSS | -0.1 | 0.1 | μA |
Informationen bestellen
| Teil Nr. | Ausgangsspannung | Genauigkeit der Ausgangsspannung | SPQ |
| SSP7212-ADJXX | SOT23-5L | Rolle | 3000 |

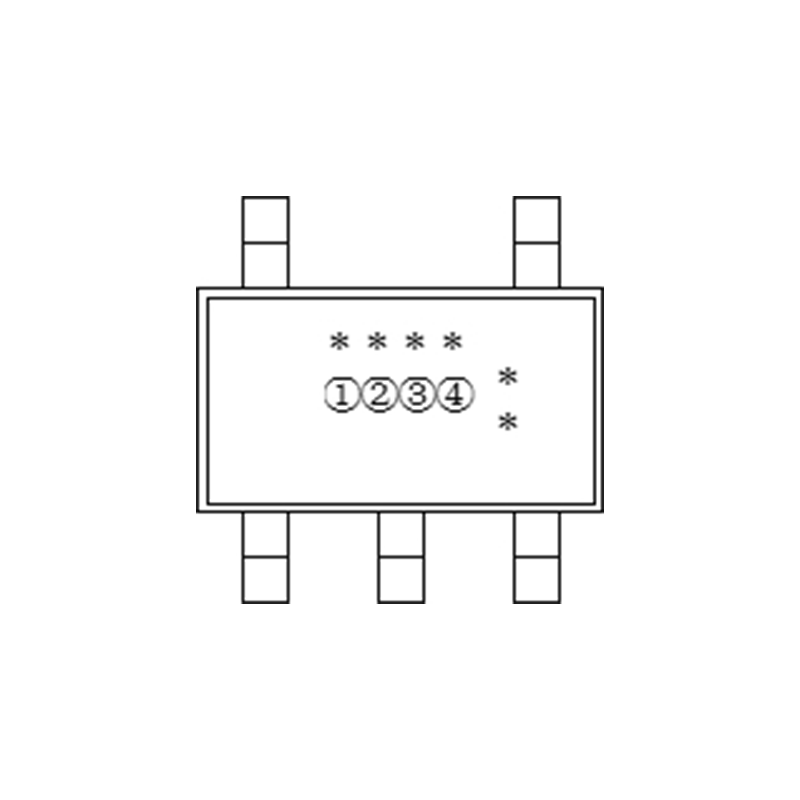

SSP7212-ADJ①②
| Kennung | Symbol | Beschreibung |
| ADJ | ADJ | Ausgangsspannung |
| ① | M5 | Gehäuse:SOT23-5L |
| ② | R | RoHS / Pb frei |
| G | Halogenfrei |
Hinweis: "ADJ" steht für Ausgangsspannungen. Andere Spannungen können speziell angepasst werden
