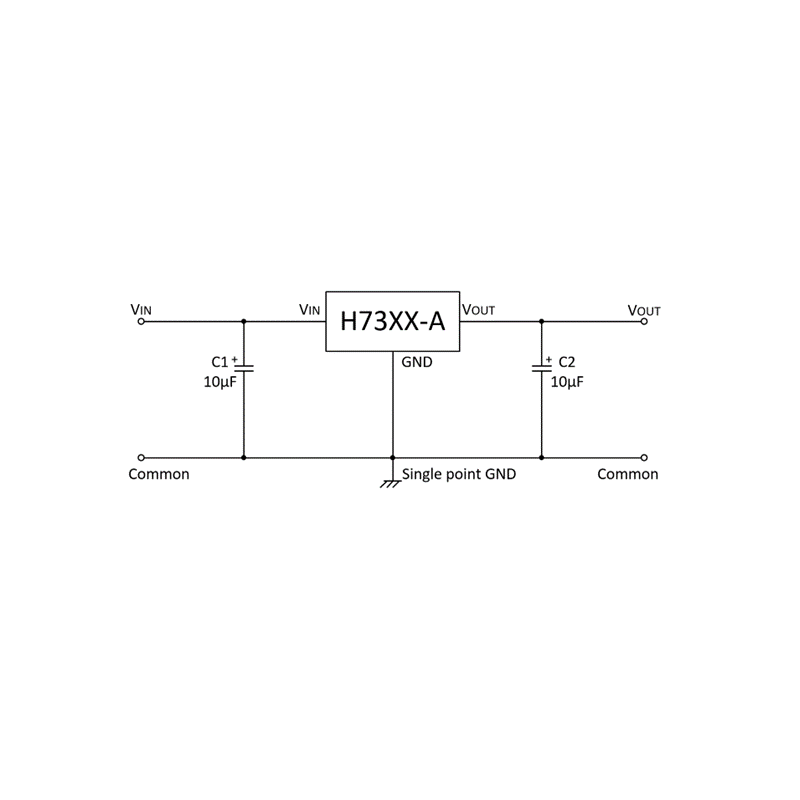

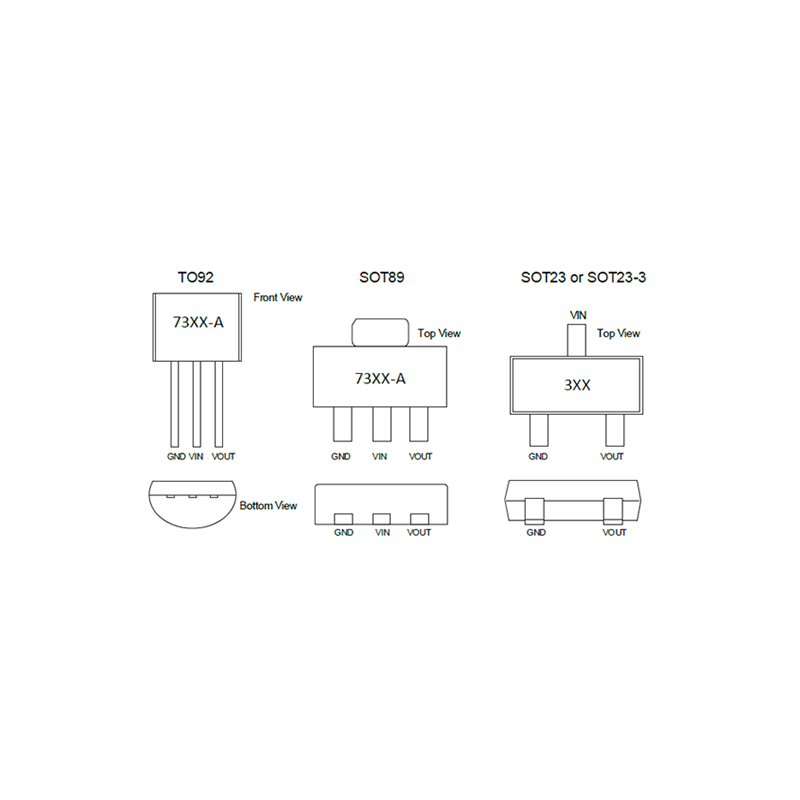

H73XX-A

Absolute Maximalwerte

Hinweis: Dies sind nur Belastungswerte. Belastungen, die den unter "Absolute Maximalwerte" angegebenen Bereich überschreiten, können zu erheblichen Schäden am Gerät führen. Der Betrieb dieses Geräts unter anderen als den in der Spezifikation aufgeführten Bedingungen wird nicht vorausgesetzt, und eine längere Aussetzung an extreme Bedingungen kann die Zuverlässigkeit des Geräts beeinträchtigen.

Elektrische Eigenschaften

H7315-A，+1.5V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	3.5V	IOUT=40mA	1.470	1.500	1.530	V
Ausgang Strom	IOUT	3.5V	–	–	250	–	mA
Lastregelung	ΔVOUT	3.5V	1mA≤IOUT≤60mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	3.5V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	2,5V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		3.5V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7318-A，+1.8V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	3.8V	IOUT=40mA	1.764	1.800	1.836	V
Ausgang Strom	IOUT	3.8V	–	–	250	–	mA
Lastregelung	ΔVOUT	3.8V	1mA≤IOUT≤60mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	3.8V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	2,8V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		3.8V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

H7325-A，+2.5V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	4.5V	IOUT=40mA	2.450	2.500	2.550	V
Ausgang Strom	IOUT	4.5V	–	–	250	–	mA
Lastregelung	ΔVOUT	4.5V	1mA≤IOUT≤60mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	4.5V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	3,5V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		4.5V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7328-A，+2.8V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	4.8V	IOUT=40mA	2.744	2.800	2.856	V
Ausgang Strom	IOUT	4.8V	–	–	250	–	mA
Lastregelung	ΔVOUT	4.8V	1mA≤IOUT≤60mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	4.8V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	3,8V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		4.8V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7330-A，+3.0V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	5V	IOUT=40mA	2.940	3.000	3.060	V
Ausgang Strom	IOUT	5V	–	–	250	–	mA
Lastregelung	ΔVOUT	5V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	5V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	4V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		5V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7333-A，+3.3V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	5.3V	IOUT=40mA	3.234	3.300	3.366	V
Ausgang Strom	IOUT	5.3V	–	–	250	–	mA
Lastregelung	ΔVOUT	5.3V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	100	–	mV
Stromverbrauch	ISS	5.3V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	4,3V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		5.3V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7336-A，+3.6V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	5.6V	IOUT=40mA	3.528	3.600	3.672	V
Ausgang Strom	IOUT	5.6V	–	–	250	–	mA
Lastregelung	ΔVOUT	5.6V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	80	–	mV
Stromverbrauch	ISS	5.6V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	4,6V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		5.6V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7340-A，+4.0V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	6.0V	IOUT=40mA	3.920	4.000	4.080	V
Ausgang Strom	IOUT	6.0V	–	–	250	–	mA
Lastregelung	ΔVOUT	6.0V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	80	–	mV
Stromverbrauch	ISS	6.0V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	5V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		6.0V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7344-A，+4.4V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	6.4V	IOUT=40mA	4.312	4.400	4.488	V
Ausgang Strom	IOUT	6.4V	–	–	250	–	mA
Lastregelung	ΔVOUT	6.4V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	80	–	mV
Stromverbrauch	ISS	6.4V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	5,4V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		6.4V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

H7350-A，+5.0V Ausgangstyp

Parameter	Symbol	Testbedingungen		Min.	Typ.	Max.	Einheit
		VIN	Bedingungen
Ausgangsspannung	VOUT	7V	IOUT=40mA	4.900	5.000	5.100	V
Ausgang Strom	IOUT	7V	–	–	250	–	mA
Lastregelung	ΔVOUT	7V	1mA≤IOUT≤80mA	–	45	90	mV
Spannungsabfall (Hinweis)	VDIF	–	IOUT=40mA ΔVOUT=2%	–	80	–	mV
Stromverbrauch	ISS	7V	Keine Last	–	2.0	3.0	μA
Linie Regulierung		–	5,4V≤VIN≤12V IOUT=40mA	–	0.2	–	%/V
Eingangsspannung	VIN	–	–	–	–	15	V
Temperatur-Koeffizient		7V	IOUT=40mA -40℃<Ta<85℃	–	±0.5	–	mV/℃

Hinweis: Die Dropout-Spannung ist definiert als die Eingangsspannung abzüglich der Ausgangsspannung, die eine Änderung der Ausgangsspannung um 2% gegenüber dem Wert bei VIN = VOUT+2V bei fester Last bewirkt.

Spezifikation der Bestellung
