Kısa Açıklama:

The SSP7935 series is a group of positive voltage output, three-pin regulators, that provide a high current even when the input/output voltage differential is small. Low power consumption and high accuracy is achieved through CMOS and laser trimming technologies. The SSP7935 consists of a high-precision voltage reference, an error amplification circuit, and a current limited output driver. Transient response to load variations have improved in comparison to the existing series.

Ürün Detayı

Özellikler

High input voltage: 30V
Düşük sıcaklık katsayısı
Entegre Kısa Devre Koruması
Large Output Current: 200mA
Low Quiescent Current: 1.6μA
Çıkış gerilimi doğruluğu: tolerans ±2%
Dahili akım sınırlayıcı
Packages: SOT89-3, SOT23-3 and SOT23-5

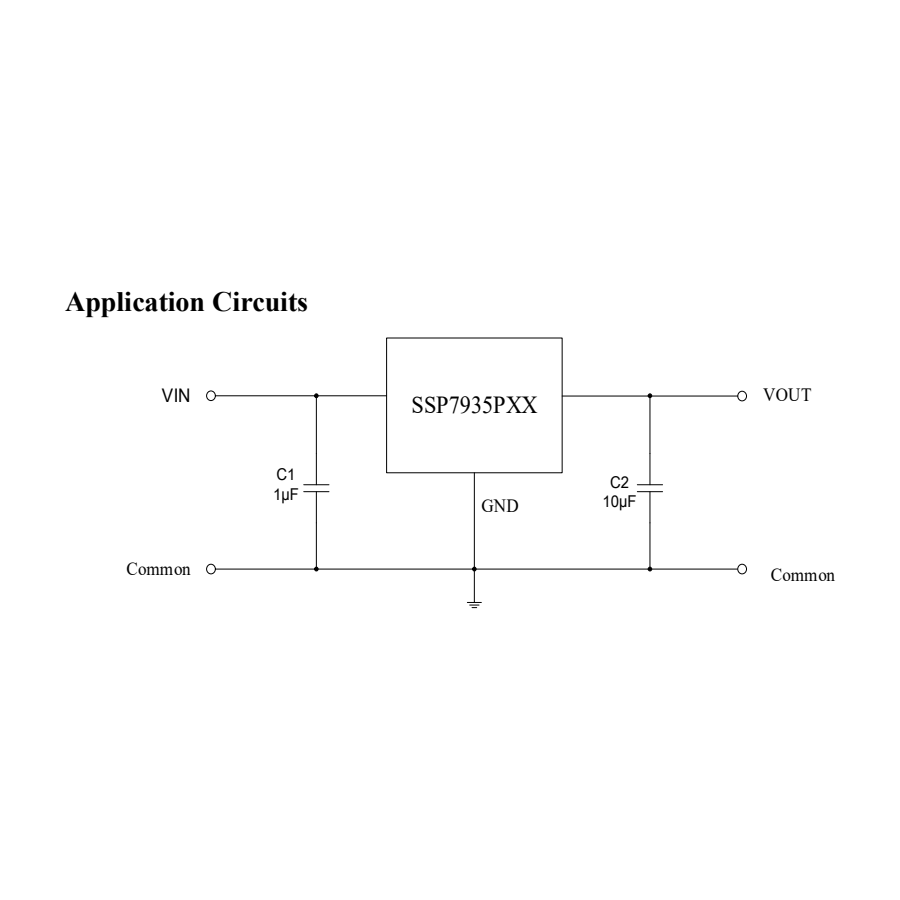

Uygulama

Pille çalışan ekipman
Duman dedektörü ve sensörü
Ev Aletleri
Mikrodenetleyici Uygulamaları

Parametre tablosu

Sipariş Bilgileri

Ürün modeli	Paket	Paketleme şekli	packing quantity
SSP7935PxxPR	SOT89-3	Makara	1000
SSP7935PxxMR	SOT23-3		3000
SSP7935PxxM5R	SOT23-5		3000

Sipariş Bilgileri

Parça No.	Çıkış Gerilimi	Paket
SSP7935P25XX	2.5V	SOT89-3 SOT23-3 SOT23-5
SSP7935P27XX	2.7V
SSP7935P30XX	3.0V
SSP7935P33XX	3.3V
SSP7935P36XX	3.6V
SSP7935P40XX	4.0V
SSP7935P44XX	4.4V
SSP7935P50XX	5.0V

Gate Driver Current Limit R2 + – 1.2V R1

Mutlak Maksimum Değerler

Parametre	Açıklama	Min	Maksimum	Birim
Gerilim	VIN Pininden GND Pinine	-0.3	35	V
	VOUT Pininden GND pinine	-0.3	6	V
	VOUT Pininden VIN Pinine	-35	0.3	V
Güncel	Tepe çıkışı	450mA
Sıcaklık	Çalışma Ortamı Sıcaklığı	-40	85	℃
	Depolama Sıcaklığı	-40	150	℃
	Operating virtual junction Temperature	–	150	℃
Thermal Resistance (Junction to Ambient)	SOT89-3	180		℃/W
	SOT23-3	380		℃/W
	SOT23-5	300		℃/W
Güç Tüketimi	SOT89-3	600		mW
	SOT23-3	300		mW
	SOT23-5	400		mW
Elektrostatik deşarj derecesi	İnsan Vücudu Modeli（HBM）	4		kV
	Şarjlı Cihaz Modeli（MM）	100		V

Elektriksel Özellikler

Parametre	Sembol	Test Koşulları	MIN	TYP	MAX		BM
							IT
Giriş Gerilimi	V IN		-	-	35	V
Sessiz Akım	I GND	V =12V, No load IN	-	1.6	-	μA
Çıkış Gerilimi	V OUT	VIN=12V, IOUT=10mA	V OUTNOM *0.98	V OUT NOM	V OUTN * OM 1.02	V
Çıkış Akımı	I OUT_MAX		200	250	-	mA
Bırakma Gerilimi(1)	V DROP	I =10mA, OUT ΔVOUT=-V *2% OUTNOM	-	30	-	mV
		I =100mA, OUT ΔVOUT=- V *2% OUTNOM	-	300	-	mV
		IOUT=200mA, ΔVOUT=- *2% VOUTNOM	-	600	-	mV
Yük Regülasyonu	ΔV OUT	1mA≤I ≤100mA OUT	-	20	-	m V
Hat Düzenlemesi	V OUT V V IN OUT	IOUT=1mA, VIN=(VOUTNOM+1V) to 35V	-	0.2	-	%/ V
Akım Sınırı	I LIMIT	VIN=(VOUTNOM+1V) to 35V RLOAD=VOUTNOM/1A	-	450	-	mA
Termal Kapatma Sıcaklığı	T SHDN		-	125	-	℃

Paket

Sembol	Dimensions In Millimeters		Dimensions In Inches
	Min	Maksimum	Min	Maksimum
A	1.400	1.600	0.055	0.063
b	0.320	0.520	0.013	0.020
b1	0.400	0.580	0.016	0.023
c	0.350	0.440	0.014	0.017
D	4.400	4.600	0.173	0.181
D1	1.550 REF		0.061 REF

E	2.300	2.600	0.091	0.102
E1	3.940	4.250	0.155	0.167
e	1.500 TYP		0.060 TYP
e1	3.000 TYP		0.118 TYP
L	0.900	1.200	0.035	0.047

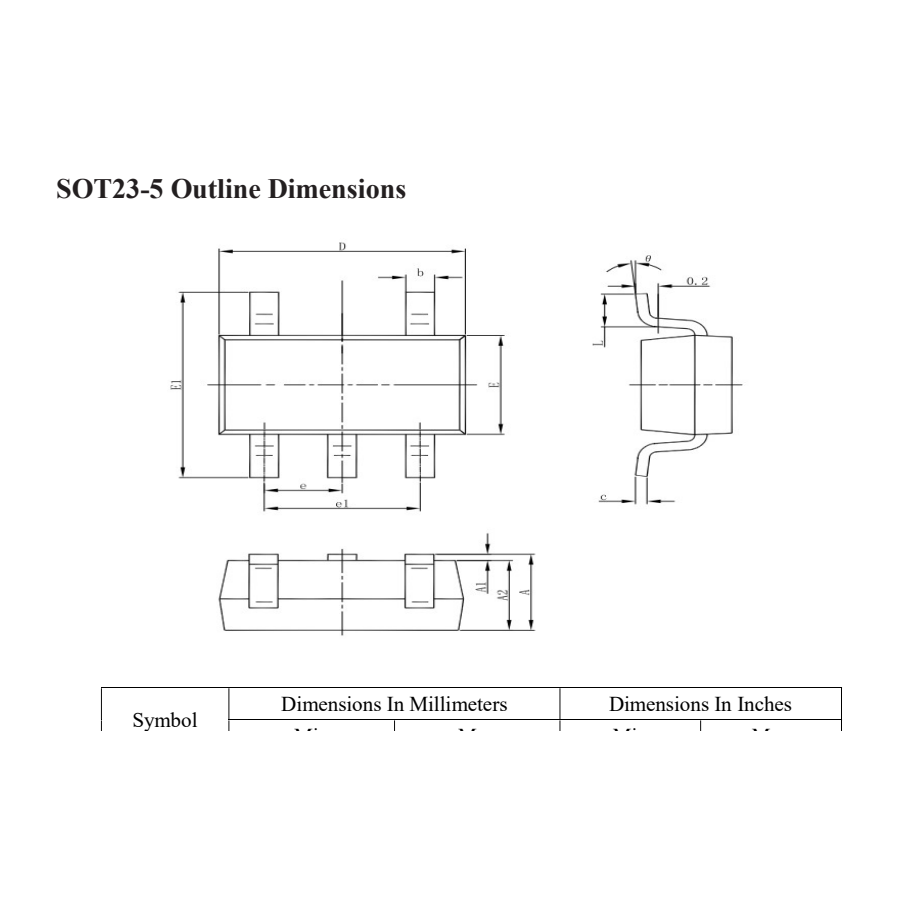

Sembol	Dimensions In Millimeters		Dimensions In Inches
	Min	Maksimum	Min	Maksimum
A	1.050	1.250	0.041	0.049
A1	0.000	0.100	0.000	0.004
A2	1.050	1.150	0.041	0.045
b	0.300	0.500	0.012	0.020
c	0.100	0.200	0.004	0.008
D	2.820	3.020	0.111	0.119
E	1.500	1.700	0.059	0.067
E1	2.650	2.950	0.104	0.116
e	0.950(BSC)		0.037(BSC)
e1	1.800	2.000	0.071	0.079
L	0.300	0.600	0.012	0.024
θ	0°	8°	0°	8°
