Абсолютный максимум номинальных значений
| Параметр | Диапазон |
| Напряжение питания (VIN) | -0.3V~85V |
| Напряжение переключателя (VSW) | -0.3V~VIN(MAX)+0.3V |
| BST - SW | -0.3V~6.0V |
| Все остальные булавки | -0.3V~6.0V |
| Температура спая | 150℃ |
| Температура свинца | 260℃ |
| Температура хранения | -65℃~150℃ |
| Термическое сопротивление между переходом и окружающей средой (θJA) | 50℃/W |
| Термическое сопротивление между стыком и корпусом (θJC) | 10℃/W |
Электрические характеристики
Vin=12 В, Ta= 25℃, если не указано иное.
| Параметр | Символ | Условия испытаний | Мин | Typ | Макс | Единица |
| Напряжение обратной связи | Vfb | 4,5<Vin<80V | 0.792 | 0.812 | 0.832 | V |
| Сопротивление включения верхнего переключателя | Rsw | Vbst-Vsw=5 В | 500 | mΩ | ||
| Утечка верхнего переключателя | Iswleak | Ven=0 В, Vsw=0 В | 1 | μA | ||
| Ограничение тока | Илим | 1.8 | A | |||
| Частота генератора | Fosc | 380 | 480 | 580 | КГц | |
| Частота сгиба | Fsw-f | Vfb=0V | 150 | КГц | ||
| Порог повышения UVLO | Vuvlo-r | 2.9 | 3.3 | 3.73 | V | |
| Гистерезис UVLO | Vuvlo-f | 2.65 | 3.05 | 3.45 | V | |
| Минимальное время включения | Тонна мин | 100 | ns | |||
| Пороговое напряжение включения | Venr | 1.4 | V | |||
| Напряжение выключения разрешения | Venf | 1.0 | V | |||
| Входной ток EN | Йен | Ven=2V | 3 | μA | ||
| Ven=0V | 0.1 | μA | ||||
| Ток покоя | Isq | Ven=2 В, Vfb=1 В | 0.61 | 0.86 | мА | |
| Ток отключения | Isd | Ven=0V, 4,5 В<VIN<70 В | 0.1 | 1.0 | μA | |
| Тепловое отключение | Температура | 240 | ℃ |
Информация о заказе
| Part No | Пакет | Способ упаковки | Устройства на мешок/рулон |

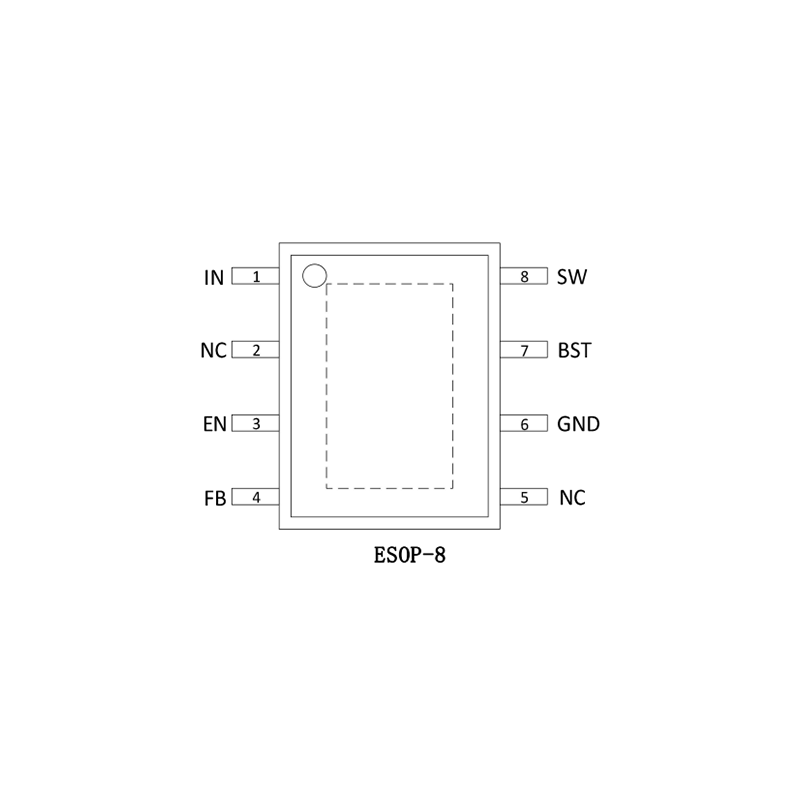

| SSP9480 | ЭСОП-8 | Катушка | 4000 |
