Характеристики

  • Максимальное входное напряжение: 40 В, рекомендуемое безопасное рабочее напряжение: 5~24 В
  • Чистый MOSFET, по сравнению с обычным триодом BJT, потребляет меньше энергии. Ток покоя＜10nA
  • Входной высокий уровень преобразования в низкий составляет около 2,6 В, что совместимо с различными микроконтроллерами

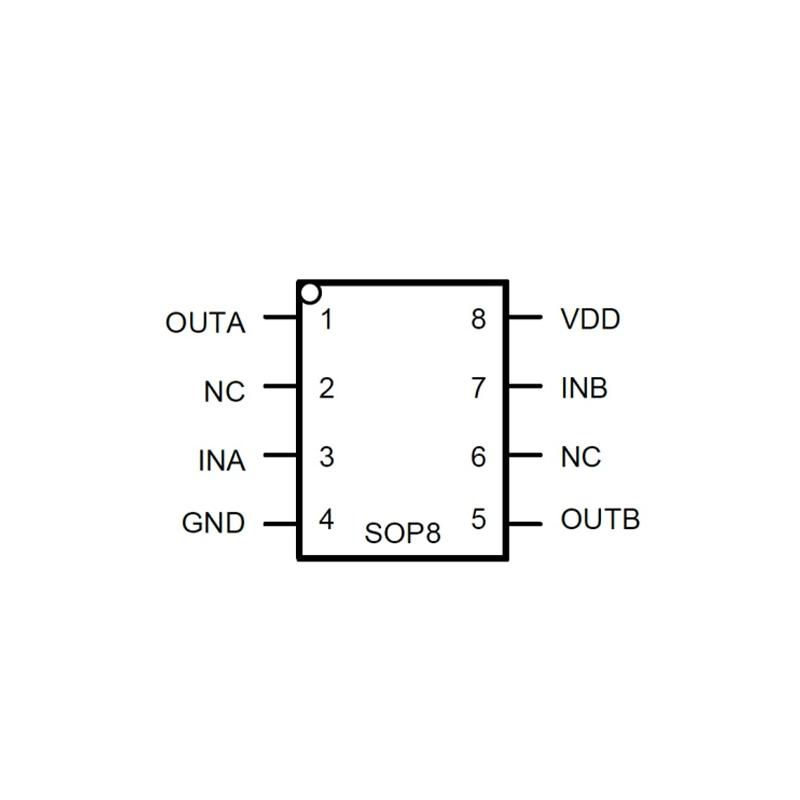

  • Входы INA и INB оснащены подтягивающими резисторами номиналом около 100K.
  • Встроенный высокоскоростной диод продолжения со встроенной функцией обратного напряжения для отмены TVS-трубок в общих приложениях
  • Типичный ток привода составляет 400 мА, и в соответствии с различными внутреннее сопротивление катушки самого реле (ток привода равен напряжению питания, деленному на внутреннее сопротивление самого чипа привода и сочетание внутреннего сопротивления катушки реле, внутреннего сопротивления самого чипа привода; 12Ω, когда напряжение питания составляет 12 В, 11Ω, когда напряжение питания составляет 30 В)
  • Максимальный ток привода 800 мА (имеется в виду, что микросхема может выдержать значение тока отдачи катушки индуктивности реле. Значение зависит от напряжения питания. 800 мА относится к общему рабочему напряжению 12 В. При предельном рабочем напряжении 24 В, ток управления должен быть менее 200 мА)

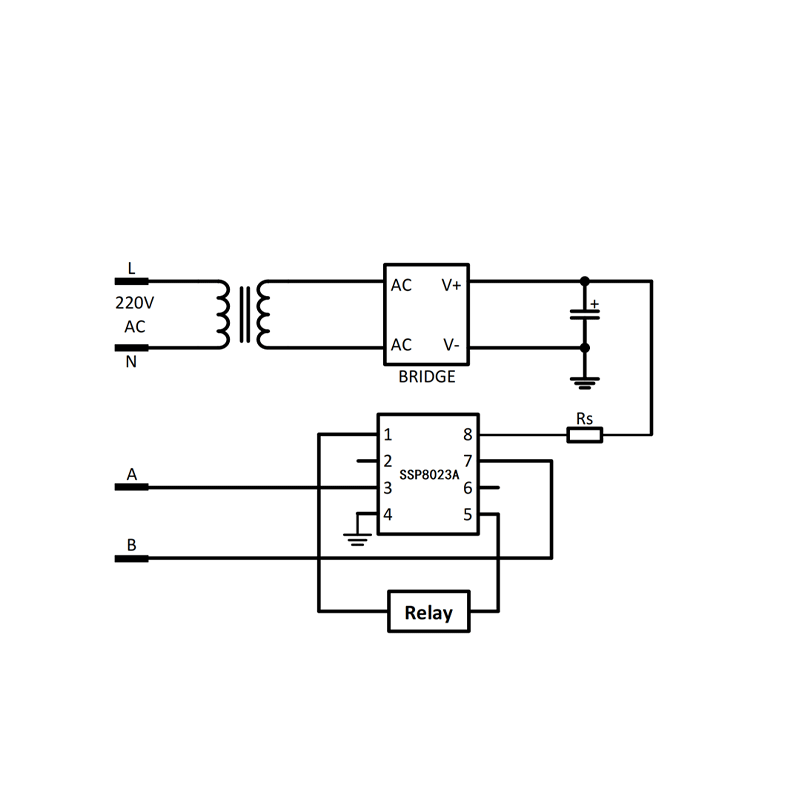

Приложения

  • Умный счетчик
  • Моторный привод
  • Управление магнитной защелкой
