Deskripsi Singkat:

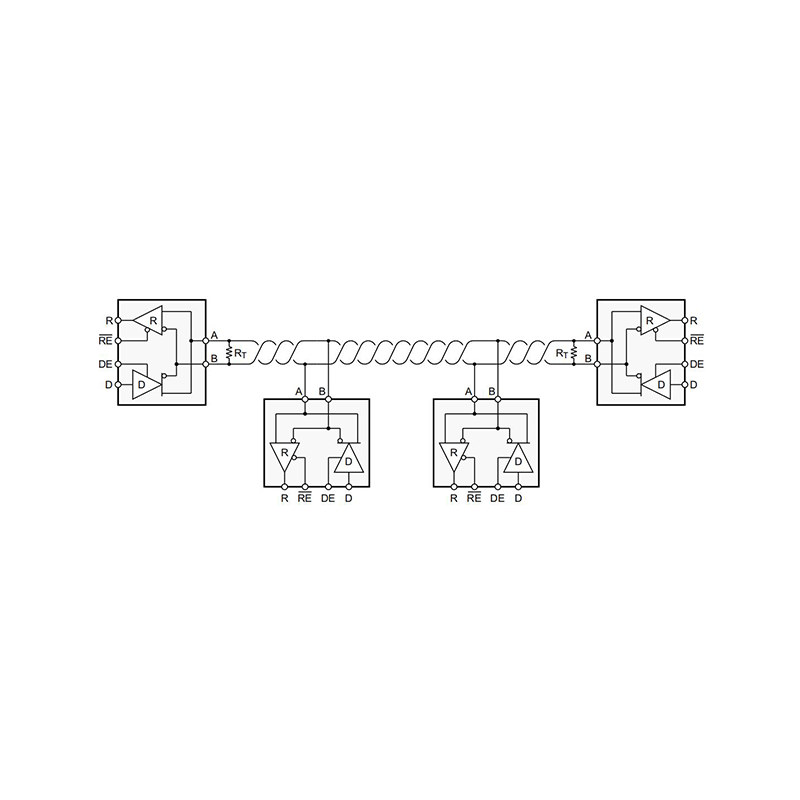

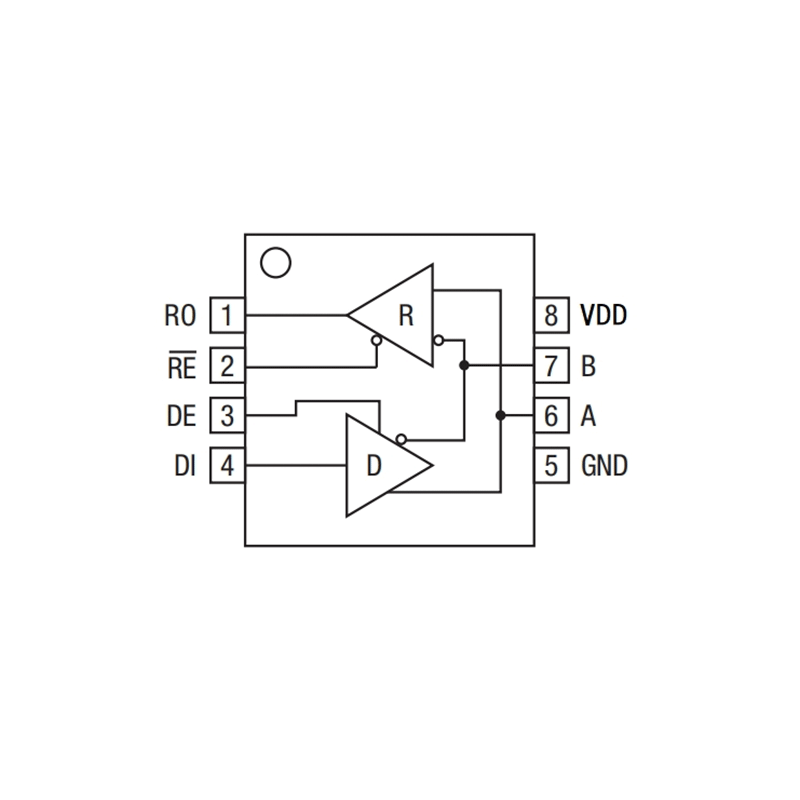

SSP3485 adalah transceiver kecepatan tinggi setengah dupleks untuk komunikasi RS-485 dan RS422. IC berisi satu driver dan satu penerima. SSP3485 memiliki sirkuit yang aman dari kegagalan. Ini memiliki driver slew-rate-limited yang mengurangi EMI dan pantulan karena kabel terminal yang tidak cocok, dan mencapai transmisi data bebas kesalahan hingga 10Mbps. Setiap output driver dan input receiver dilindungi dari guncangan pelepasan muatan listrik statis (HBM) ±15kV (ESD). Penerima SSP3485 memiliki impedansi input beban 1/8 unit, memungkinkan hingga 256 perangkat dapat dipasang ke bus. Terutama digunakan dalam sistem komunikasi RS-485 / RS-422.

Tags: Transceiver Daya Rendah, MBUS, Transceiver Bus Meteran, IC Transceiver

Detail Produk

Fitur

Perlindungan ESD pin I/O: + 15kV HBM

Pin lainnya memiliki perlindungan ESD level 3:> + 8kV HBM

Beban unit pecahan memungkinkan hingga 256 perangkat di bus
+ tegangan operasi 5V
Transmisi data hingga 10Mbps

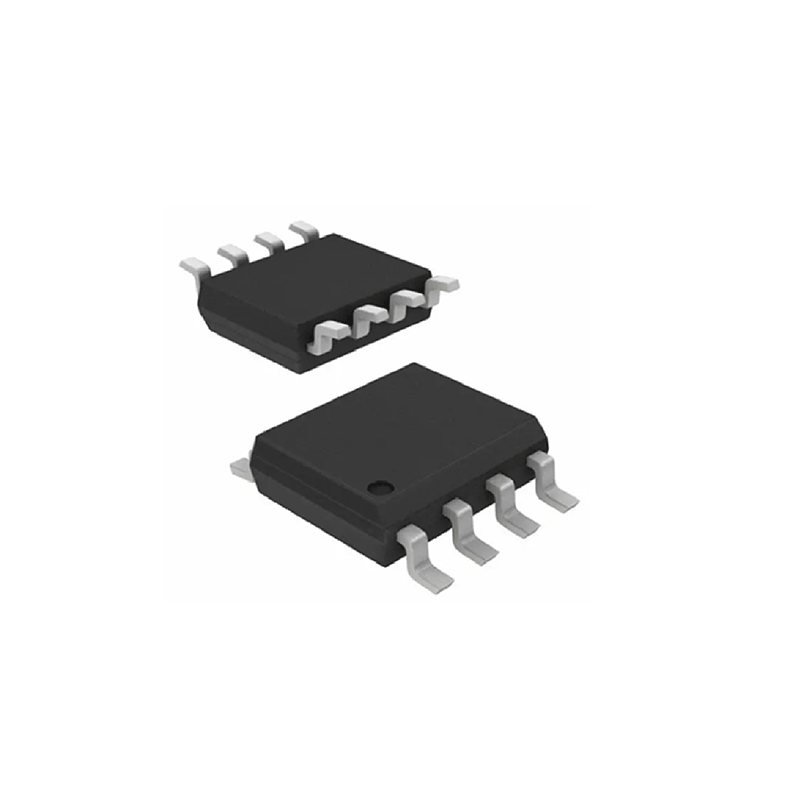

Paket SOP8 dan MSOP8

Aplikasi

Instrumen cerdas
Kontrol proses industri
Jaringan otomatisasi gedung
Kontrol motor
Aplikasi transceiver sensitif EMI

Tabel parameter

Peringkat Maksimum Mutlak

Kecuali ditentukan lain, Tamb= 25 ℃

Parameter	Simbol	Nilai	Unit
Tegangan Suplai	V_DD	-0.3~7	V
Tegangan Input / Output	V_MASUK/V_OUT	GND-0.3 ~ V_DD+0.3	V
Tegangan Input / Output A/B	V_INA/B/V_OUTA/B	-13~13	V
Suhu Pengoperasian	T_amb	-40~85	℃
Suhu Penyimpanan	T	-65~150	℃

Karakteristik Listrik

Karakteristik Listrik DC

Kecuali ditentukan lain, VDD = 5V ± 5%, Tamb = 25 ℃

Parameter	Simbol	Kondisi Pengujian			Min	Ketik	Max	Unit
Sopir
Output driver diferensial	V_OD1	Tidak ada beban					VDD	V
Output driver diferensial	V_OD2	R = 50Ω (RS-422)⁽¹⁾			2.0			V
Output driver diferensial	V_OD2	R = 27Ω (RS-485)⁽¹⁾			1.8			V
Perubahan besaran tegangan output diferensial driver untuk status output komplementer	ΔV_OD	R = 50Ω atau 27Ω⁽¹⁾					0.2	V
Tegangan output mode umum driver	V_OC	R = 50Ω atau 27Ω⁽¹⁾					3	V
Perubahan besaran tegangan output mode umum driver untuk status output komplementer	ΔV_OC	R = 50Ω atau 27Ω⁽¹⁾					0.2	V
Masukkan tegangan tinggi	V_IH1	DE 、、DI			2.0			V
Masukkan tegangan rendah	V_IL1	DE 、、DI					0.8	V
Arus masukan	I_IN1	DE 、、DI			-2		2	mA
Tegangan histeresis masukan DI	V_hys					100		mA
Arus masukan (A, B)	I_IN2	DE = GND, V_DD=GND atau 5.25V		Vin = 12V			150	mA
Arus masukan (A, B)	I_IN2	DE = GND, V_DD=GND atau 5.25V		Vin = -7V	-150			mA
Arus hubung singkat pengemudi	I_OD1	-7V≤V_OUT≤V_DD			-100			mA
		0V≤V_OUT≤12V					100	mA
		0V≤V_OUT≤V_DD			±25			mA
Penerima
Tegangan ambang batas diferensial	V_TH	-7V≤V_CM≤12V			-200	-125	-50	mV
tegangan histeresis masukan	ΔV_TH					40		mV
keluaran tegangan tinggi	V_OH	I_O= -4mA, V_ID=-50mV			VDD-1			V
keluaran tegangan rendah	V_OL	I_O= 4mA, V_ID=-200mV					0.4	V
Arus keluaran 3 status (impedansi tinggi) pada penerima	I_OZR	0.4V≤V_O≤2.4V					±1	mA
resistensi input	R_MASUK	-7V≤V_CM≤12V			96			kΩ
Arus hubung singkat penerima	I_OSR	0V≤V_RO≤V_DD			±7		±100	mA
Pasokan Saat Ini	I_CC	Tidak ada beban, tidak ada beban=DI = GND atau V_DD	DE = V_DD			450	1100	mA
Pasokan Saat Ini	I_CC	Tidak ada beban, tidak ada beban=DI = GND atau V_DD	DE = GND			450	1000	mA
Arus Pasokan dalam Pematian	I_SHDN	DE = GND ，=V_DD					10	mA
Perlindungan ESD (A/B)	ESD	Model Tubuh Manusia				±15		kV

Karakteristik transmisi

Kecuali ditentukan lain, VDD = 5V ± 5%, Tamb = 25 ℃

Parameter	Simbol	Kondisi Pengujian	Min.	Ketik.	Max.	Unit
tingkat pembunuhan terbatas
Masukan Driver ke Keluaran	t_DPLH	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		30	60	ns
Masukan Driver ke Keluaran	t_DPHL	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		30	60	ns
\|t_DPLH-t_DPHL\|	t_DSKEW	R_BERBEDA=54Ω, CL1 = CL2 = 100pF⁽²⁾			20	ns
Waktu Naik atau Turun Pengemudi	t_DR,t_DF	R_BERBEDA=54Ω, C_L1=C_L2= 100pF⁽²⁾		30		ns
Kecepatan Data Maksimum	f_MAX		10			Mbps
Pengemudi Mengaktifkan ke Output Tinggi	t_DZH	C_L= 100pF, S2 ditutup⁽³⁾			70	ns
Pengemudi Mengaktifkan ke Output Rendah	t_DZL	C_L= 100pF, S1 ditutup⁽³⁾			70	ns
Waktu Penonaktifan Pengemudi dari Rendah	t_DLZ	C_L=15pF, S1 ditutup⁽³⁾			70	ns
Waktu Penonaktifan Pengemudi dari Rendah	t_DHZ	C_L= 15pF, S2 ditutup⁽³⁾			70	ns
Input Penerima ke Output	t_RPLH	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		90	250	ns
Input Penerima ke Output	t_RPHL	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		90	250	ns
\|t_RPLH-t_RPHL\|	t_RSKD	\|V_ID\|≥2.0V Waktu Naik atau Turun ≤15ns⁽⁴⁾		30		ns
Penerima Diaktifkan ke Output Rendah	t_RZL	C_L= 100pF, S1 ditutup⁽⁵⁾		30	70	ns
Penerima Diaktifkan ke Output Tinggi	t_RZH	C_L= 100pF, S2 ditutup⁽⁵⁾		30	70	ns
Waktu Penonaktifan Penerima dari Rendah	t_RLZ	C_L= 100pF, S1 ditutup⁽⁵⁾		30	70	ns
Waktu Penonaktifan Penerima dari Tinggi	t_RHZ	C_L= 100pF, S2 ditutup⁽⁵⁾		30	70	ns
Saatnya Mematikan	t_SHDN			200	600	ns

Catatan ： Catatan

Rangkaian uji ditunjukkan pada Gambar 1
Rangkaian uji ditunjukkan pada Gambar 2
Rangkaian uji ditunjukkan pada Gambar 3
Rangkaian uji ditunjukkan pada Gambar 4
Rangkaian uji ditunjukkan pada Gambar 5

Spesifikasi pesanan

Bagian No	Paket	Cara Pengemasan	Perangkat per kantong/gulungan
SSP3485	SOP8	Reel	3500
SSP3485U	MSOP8	Reel	5000
