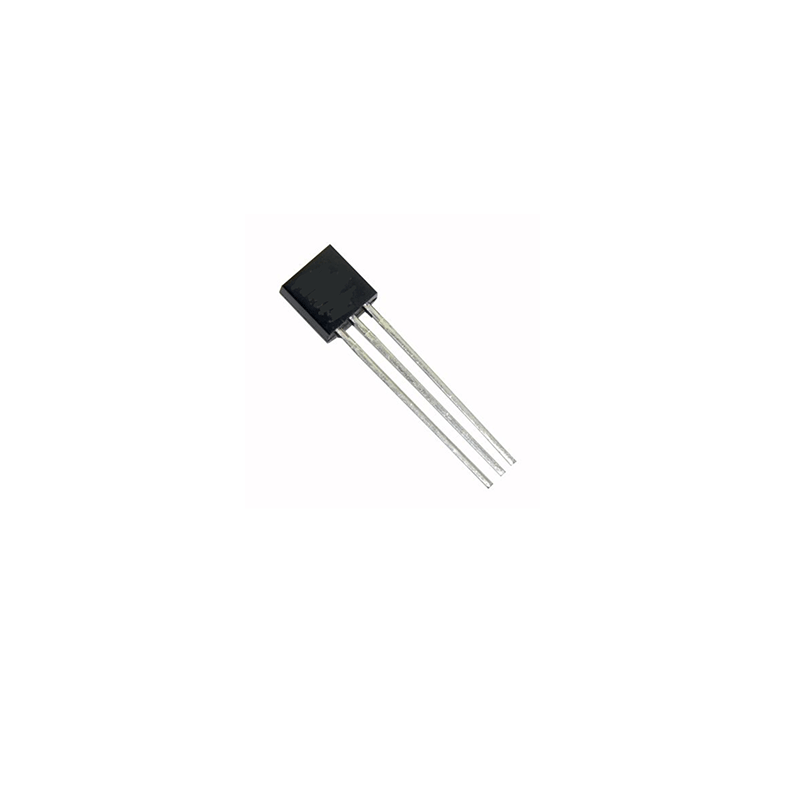

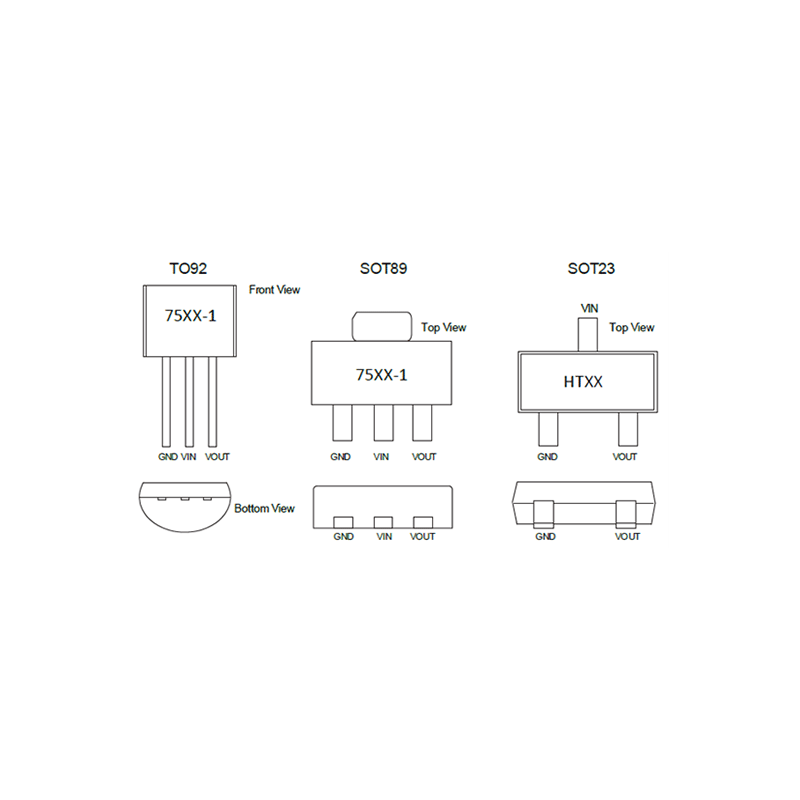

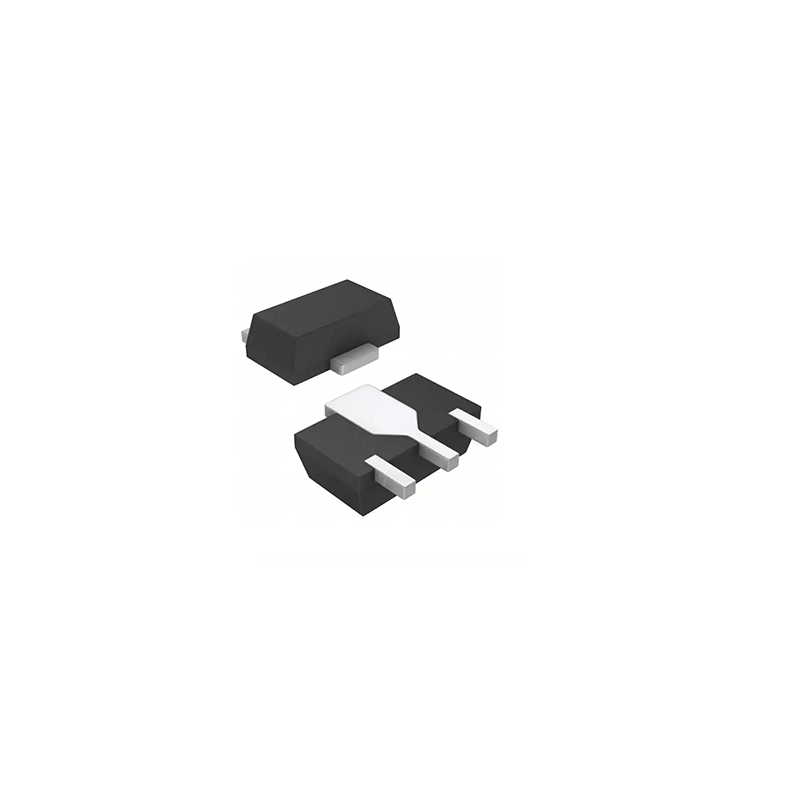

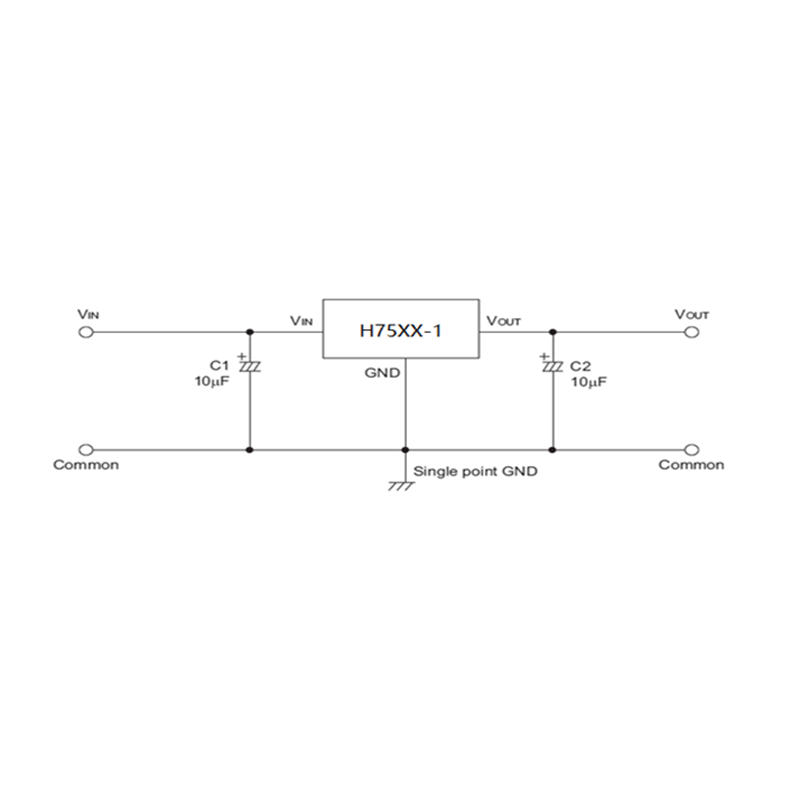

H75XX-1

Peringkat Maksimum Mutlak

Catatan: Ini adalah peringkat tegangan saja. Tegangan yang melebihi kisaran yang ditentukan dalam "Peringkat Maksimum Mutlak" dapat menyebabkan kerusakan substansial pada perangkat. Pengoperasian fungsional perangkat ini pada kondisi lain di luar yang tercantum dalam spesifikasi tidak tersirat dan pemaparan yang terlalu lama pada kondisi ekstrem dapat mempengaruhi keandalan perangkat.

Karakteristik Listrik

H7521-1, + 2.1V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	4.1V	IOUT= 10mA	2.058	2.100	2.142	V
Arus Keluaran	IOUT	4.1V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	4.1V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	4.1V	Tidak ada beban	–	1.5	3.0	μA
Peraturan Jalur		–	3.1V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		4.1V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.37	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7125-1, + 2.5V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	4.5V	IOUT= 10mA	2.450	2.500	2.550	V
Arus Keluaran	IOUT	4.5V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	4.5V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	4.5V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	3.5V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		4.5V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.41	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7527-1, + 2.7V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	4.7V	IOUT= 10mA	2.646	2.700	2.754	V
Arus Keluaran	IOUT	4.7V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	4.7V	1mA≤IOUT≤20mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	4.7V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	3.5V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		4.7V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.43	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7530-1, + 3.0V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	5V	IOUT= 10mA	2.940	3.000	3.060	V
Arus Keluaran	IOUT	5V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	5V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	5V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	4V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		5V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.45	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7533-1, + 3.3V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	5.3V	IOUT= 10mA	3.234	3.300	3.366	V
Arus Keluaran	IOUT	5.3V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	5.3V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	5.3V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	4.5V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		5.3V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.5	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7536-1, + Tipe Output 3.6V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	5.6V	IOUT= 10mA	3.528	3.600	3.672	V
Arus Keluaran	IOUT	5.6V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	5.6V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	5.6V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	4.6V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		5.6V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.6	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7540-1, + 4.0V Jenis Keluaran

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	6.0V	IOUT= 10mA	3.920	4.000	4.080	V
Arus Keluaran	IOUT	6.0V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	6.0V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	6.0V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	5V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		6.0V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.6	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7544-1, + Tipe Output 4.4V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	6.4V	IOUT= 10mA	4.312	4.400	4.488	V
Arus Keluaran	IOUT	6.4V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	6.4V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	6.4V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	5.4V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		6.4V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.7	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7545-1, + Tipe Output 4.5V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	6.5V	IOUT= 10mA	4.410	4.500	4.590	V
Arus Keluaran	IOUT	6.5V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	6.5V	1mA≤IOUT≤50mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	6.5V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	5.5V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		6.5V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.7	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

H7550-1, + Jenis Keluaran 5.0V

Parameter	Simbol	Kondisi Pengujian		Min.	Ketik.	Max.	Unit
		VMASUK	Ketentuan
Tegangan Keluaran	VOUT	7V	IOUT= 10mA	4.9	5.00	5.1	V
Arus Keluaran	IOUT	7V	–	120	150	–	mA
Regulasi Beban	ΔVOUT	7V	1mA≤IOUT≤20mA	–	60	150	mV
Penurunan Tegangan (Catatan)	VDIF	–	IOUT=1mA ΔVOUT=2%	–	50	–	mV
Konsumsi Saat Ini	ISS	7V	Tidak ada beban	–	1.5	2.0	μA
Peraturan Jalur		–	6V≤VMASUK≤16V IOUT=1mA	–	0.2	–	%/V
Tegangan Input	VMASUK	–	–	–	–	15	V
Koefisien Suhu		7V	IOUT= 10mA 0 ℃ <Ta <70 ℃	–	±0.75	–	mV/℃

Catatan: Tegangan putus didefinisikan sebagai tegangan input dikurangi tegangan output yang menghasilkan perubahan 2% pada tegangan output dari nilai pada VIN = VOUT+2V dengan beban tetap.

7. Spesifikasi pesanan
