Características

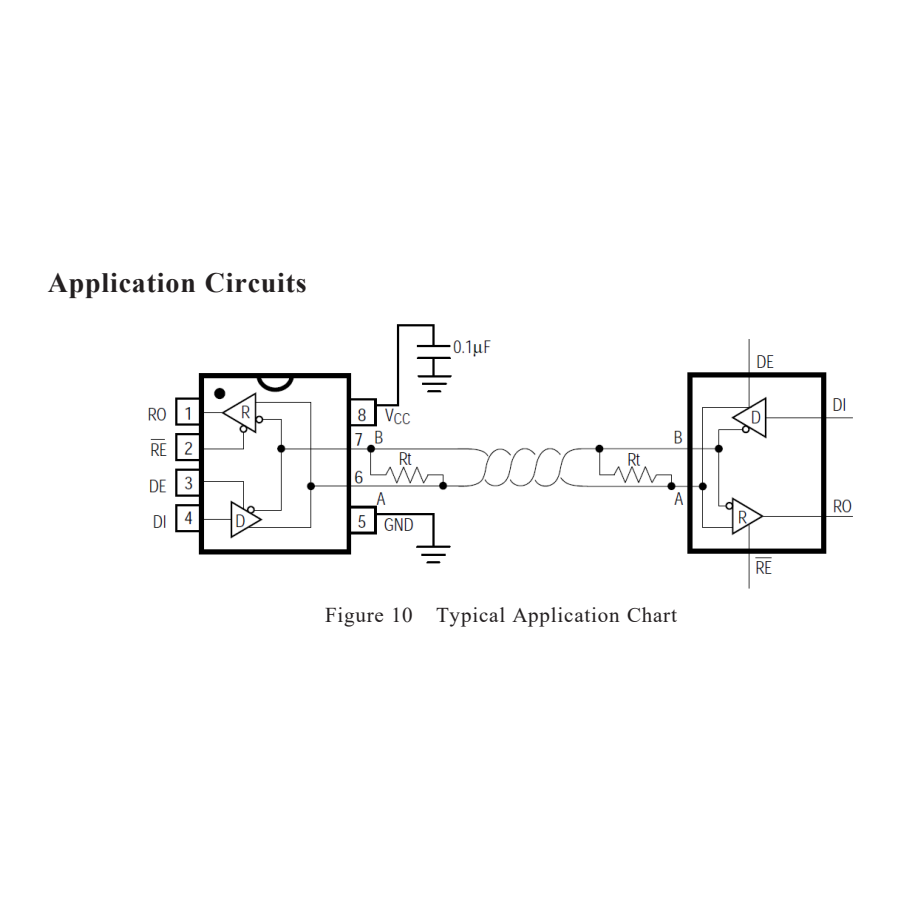

| Aplicación
|
Especificación del pedido
| Nº de pieza | Paquete | Forma de envasado | Dispositivos por bolsa/bobina |
| MAX3085 | SOP8 | Carrete | 4000 |
Especificación del pedido
| Pin No. | Pin Name | Descripción | I/O |
| 1 | RO | Receiver output:If A-B≥-0.05V,RO will be high;If A-B≤-0.2V,RO will be low;If A and B are open or shorted,RO will be high. | O |
| 2 | RE | Receiver output enable:RO is enabled when RE is low;RO is high impedance when RE is high. | I |
| 3 | DE | Driver output enable:The driver outputs,A and B are enabled by bringing DE high. They are high impedance when DE is low. | I |
| 4 | DI | Driver input:A low on DI forces output A low and output B high. Similarly, a high on DI forces output A high and output B low. | I |
| 5 | GND | Suelo | |
| 6 | A | Receiver input and driver output | I/O |
| 7 | B | Receiver input and driver output | I/O |
| 8 | VDD | Tensión de alimentación |
Valores máximos absolutos
| Entrada | Salida | ||
| RE | DE | A – B | RO |
| L | X | ≥-0.05V | H |
| L | X | ≤-0.2V | L |
| L | X | Open/shorted | H |
| H | H | X | Z |
| H | L | X | Z |
Valores máximos absolutos
| Entrada | Salida | |||
| RE | DE | DI | B | A |
| X | H | H | L | H |
| X | H | L | H | L |
| L | L | X | Z | Z |
| H | L | X | Z |
Valores máximos absolutos
| Parámetro | Símbolo | Valor | Unidad |
| Tensión de alimentación | V DD | -0.5~6 | V |
| Tensión de entrada | V IN | -0.5~6 | V |
| Tensión de salida | V OUT | GND-0.3~V +0.3 DD | V |
| Tensión de entrada/salida A/B | V /V INA/B OUTA/B | -7~12 | V |
| Temperatura de funcionamiento | T amb | -40~85 | ℃ |
| Temperatura de almacenamiento | T stg | -65~150 | ℃ |
| Temperatura de soldadura(10s) | T sol | 300 | ℃ |
Características eléctricas
| Parámetro | Símbolo | Condiciones de la prueba | Min | Tipo | Max | Unidad | |
| Conductor | |||||||
| Salida de controlador diferencial | V OD1 | Sin carga | 5 | V | |||
| Salida de controlador diferencial | V OD2 | R=50Ω or 27Ω(1) | 2.0 | 3.0 | V | ||
| Cambio en la magnitud de la tensión de salida diferencial del excitador para estados de salida complementarios | ΔV OD | R=50Ω or 27Ω(1) | 0.2 | V | |||
| Tensión de salida en modo común del excitador | V OC | R=50Ω or 27Ω(1) | V / DD 2 | 3 | V | ||
| Variación de la magnitud de la tensión de salida en modo común del excitador para estados de salida complementarios | ΔV OC | R=50Ω or 27Ω(1) | 0.2 | V | |||
| Alta tensión de entrada | V IH1 | DE、RE、DI | 2.0 | V | |||
| Baja tensión de entrada | V IL1 | DE、RE、DI | 0.8 | V | |||
| Corriente de entrada | I IN1 | DE、RE、DI | ±2 | A | |||
| Corriente de entrada (A, B) | I IN2 | DE=GND,V = 5V CC | Vin=5V | 40 | 90 | A | |
| Vin=-0V | 60 | 100 | A | ||||
| Receptor | |||||||
| Tensión umbral diferencial | V TH | -7V≤V ≤12V CM | -250 | -10 | mV | ||
| tensión de histéresis de entrada | ΔV TH | 25 | mV | ||||
| alta tensión de salida | V OH | I =-4mA O | V – CC 1.5 | V | |||
| baja tensión de salida | V OL | I =4mA O | 0.4 | V | |||
| Corriente de salida de 3 estados (alta impedancia) en el receptor | I OZR | 0.4V≤V ≤2.4V O | 1 | A | |||
| resistencia de entrada | R IN | -7V≤V ≤12V CM | 96 | kΩ | |||
| Corriente de cortocircuito del receptor | I OSR | 0V≤V ≤V RO DD | 80 | mA | |||
| Corriente de alimentación | I CC | No load,RE=DI =GND or V DD | DE=V DD | 480 | 800 | A | |
| DE=GND | 450 | 700 | A | ||||
| Protección ESD(A/B) | ESD | Modelo del cuerpo humano | 15 | kV |
| Parámetro | Símbolo | Condiciones de la prueba | Min. | Tipo. | Max. | Unidad |
| Entrada a salida del controlador | t DPLH | R =50Ω,DIFF C =C =100pF(3)(6) L1 L2 | 250 | 1000 | ns | |
| Entrada a salida del controlador | t DPHL | R =50Ω,DIFF C =C =100pF(3)(6) L1 L2 | 250 | 1000 | ns | |
| |t -t | DPLH DPHL | t DSKEW | R =50Ω,DIFF CL1=CL2=100pF(3)(6) | -3 | ±100 | ns | |
| Tiempo de subida o bajada del driver | t, t DR DF | R =50Ω,DIFF C =C =100pF(3)(6) L1 L2 | 200 | 750 | ns | |
| Velocidad máxima de transmisión de datos | f MAX | 1 | Mbps | |||
| Activación del controlador a salida alta | t DZH | C =100pF,S2 closed(4)(7) L | 2500 | ns | ||
| Activación del controlador a salida baja | t DZL | C =100pF,S1 closed(4)(7) L | 2500 | ns | ||
| Tiempo de desactivación del controlador desde bajo | t DLZ | C =15pF,S1 closed(4)(7) L | 100 | ns | ||
| Tiempo de desactivación del controlador desde bajo | t DHZ | C =15pF,S2 closed(4)(7) L | 100 | ns | ||
| Receptor Entrada a Salida | t RPLH | |V |≥2.0V ID Rise or Fall Time≤15ns(5)(8) | 200 | ns | ||
| Receptor Entrada a Salida | t RPHL | 200 | ns | |||
| |t -t | RPLH RPHL | t RSKD | |V |≥2.0V ID Rise or Fall Time≤15ns(5)(8) | 3 | 30 | ns | |
| Habilitación del receptor a salida baja | t RZL | C =100pF,S1 closed(2)(9) L | 20 | 50 | ns | |
| Habilitación del receptor a salida alta | t RZH | C =100pF,S2 closed(2)(9) L | 20 | 50 | ns | |
| Tiempo de desactivación del receptor desde bajo | t RLZ | C =100pF,S1 closed(2)(9) L | 20 | 50 | ns | |
| Tiempo de desactivación del receptor desde High | t RHZ | C =100pF,S2 closed(2)(9) L | 20 | 50 | ns |
Paquete
| Símbolo | Min.(mm) | Max(. mm) | Símbolo | Min.(mm) | Max.(mm) |
| A | 4.95 | 5.15 | C3 | 0.10 | 0.20 |
| A1 | 0.37 | 0.47 | C4 | 0.20TYP | |
| A2 | 1.27TYP | D | 1.05TYP | ||
| A3 | 0.41TYP | D1 | 0.50TYP | ||
| B | 5.80 | 6.20 | R1 | 0.07TYP | |
| B1 | 3.80 | 4.00 | R2 | 0.07TYP | |
| B2 | 5.0TYP | 1 | 17TYP | ||
| C | 1.30 | 1.50 | 2 | 13TYP | |
| C1 | 0.55 | 0.65 | 3 | 4TYP | |
| C2 | 0.55 | 0.65 | 4 | 12TYP |
Paquete
| Símbolo | Min.(mm) | Max.(mm) | Símbolo | Min.(mm) | Max.(mm) |
| A | 9.30 | 9.50 | C2 | 0.50 | |
| A1 | 1.524 | C3 | 3.3 | ||
| A2 | 0.39 | 0.53 | C4 | 1.57TYP | |
| A3 | 2.54 | D | 8.20 | 8.80 | |
| A4 | 0.66TYP | D1 | 0.20 | 0.35 | |
| A5 | 0.99TYP | D2 | 7.62 | 7.87 | |
| B | 6.3 | 6.5 | 1 | 8TYP | |
| C | 7.20 | 2 | 8TYP | ||
| C1 | 3.30 | 3.50 | 3 | 5TYP |
