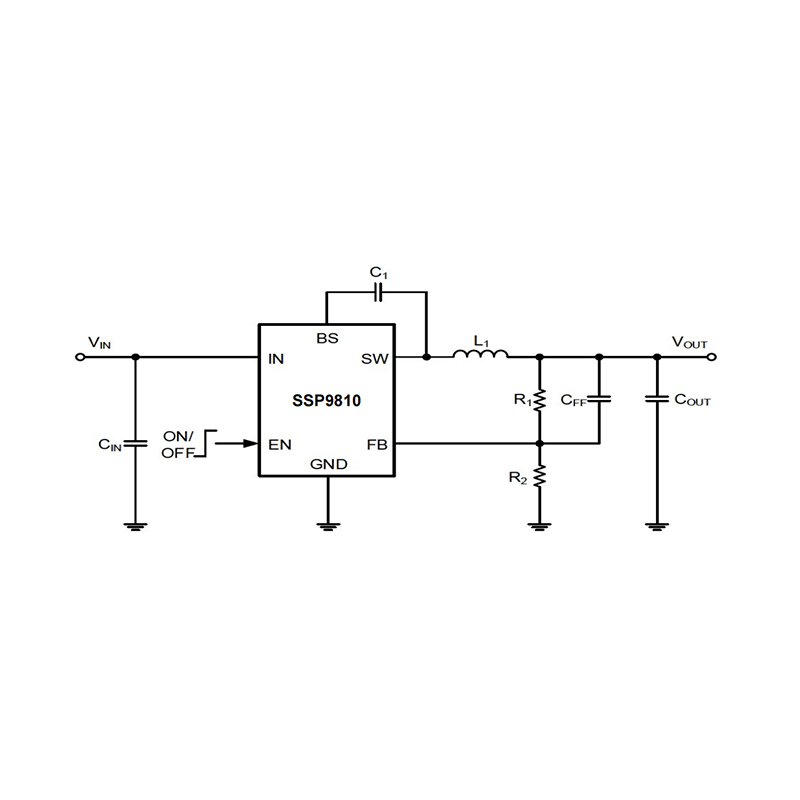

| Uygulama
|
Blog
Özellikler
| Uygulama
|
Mutlak Maksimum Değerler
| Parametre | MIN | MAX | BİRİM | |
| Giriş Besleme Gerilimi | Vin | -0.3 | 36 | V |
| FB Gerilimleri | VFB | -0.3 | 6 | V |
| SW Voltajı | Vsw | -0.3 | Vin+0.5 | V |
| BS Gerilim | VBS | Vsw-0.3 | Vsw+5 | V |
| Çalışma Sıcaklık Aralığı | -40 | +85 | ℃ | |
| Depolama Sıcaklık Aralığı | Tstg | -65 | +150 | ℃ |
| Kurşun Sıcaklığı (Lehimleme, 10s) | – | 300 | ℃ |
Elektriksel Özellikler
(VIN=12V, Vout=5V, TA = 25℃, aksi belirtilmedikçe).
| Parametre | Koşullar | MIN | TYP | MAX | birim |
| Giriş Gerilim Aralığı | 4 | – | 30 | V | |
| BeslemeAkımı Çalışıyor | VEN=3.0V, VFB=1.1V | – | 0.4 | 0.6 | mA |
| Kapatmada Besleme Akımı | VEN =0 veya EN = GND | – | – | 4 | uA |
| Düzenlenmiş Geri Besleme Gerilimi | TA = 25 ℃, 4V≤VIN ≤18V | 0.791 | 0.807 | 0.823 | V |
| Yüksek Taraflı Anahtar Açık Direnci | – | 200 | – | mΩ | |
| Düşük Taraflı Anahtar Açık Direnci | – | 150 | – | mΩ | |
| Yüksek Taraf Anahtar Kaçak Akımı | VEN=0V, VSW=12V | – | – | 1 | uA |
| Üst Anahtar Akım Sınırı | Minimum Görev Döngüsü | – | 1.2 | – | A |
| Salınım Frekansı | 1.2 | 1.4 | 1.6 | MHz | |
| Maksimum Görev Döngüsü | VFB=0,807V | 90 | 95 | – | % |
| EN yukarı Eşik | VEN-Yükseliyor | 1.05 | 1.15 | 1.25 | V |
| Yumuşak Başlangıç | – | 0.79 | – | mS | |
| Maksimum Görev Döngüsü | VFB=0,807V | 90 | 95 | – | % |
| Minimum Çalışma Süresi | – | 60 | – | nS | |
| Minimum İzin Süresi | – | 140 | – | nS | |
| Termal Kapatma | – | 160 | – | ℃ | |
| Termal Histerezis | – | 20 | – | ℃ |
Sipariş Bilgileri
| Cihaz | Paket | Ambalaj stili | SPQ |

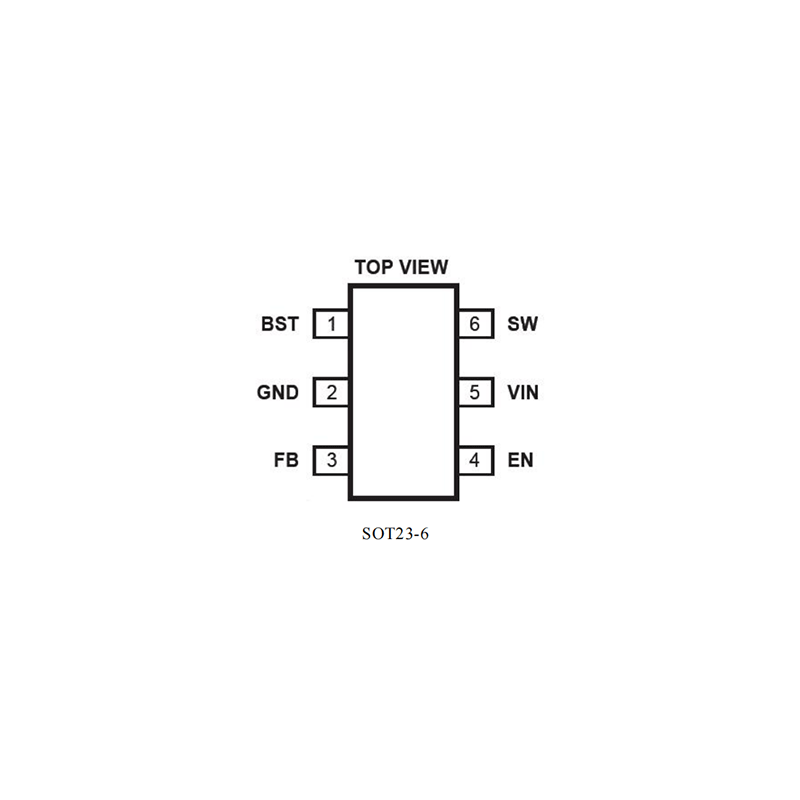

| SSP9810 | SOT23-6 | Makara | 3000 |
