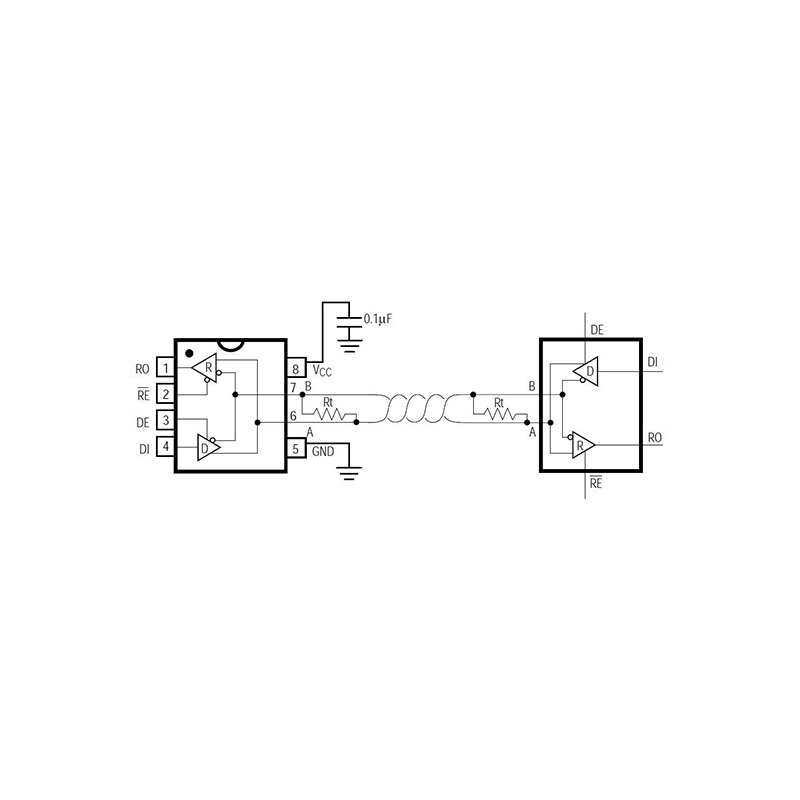

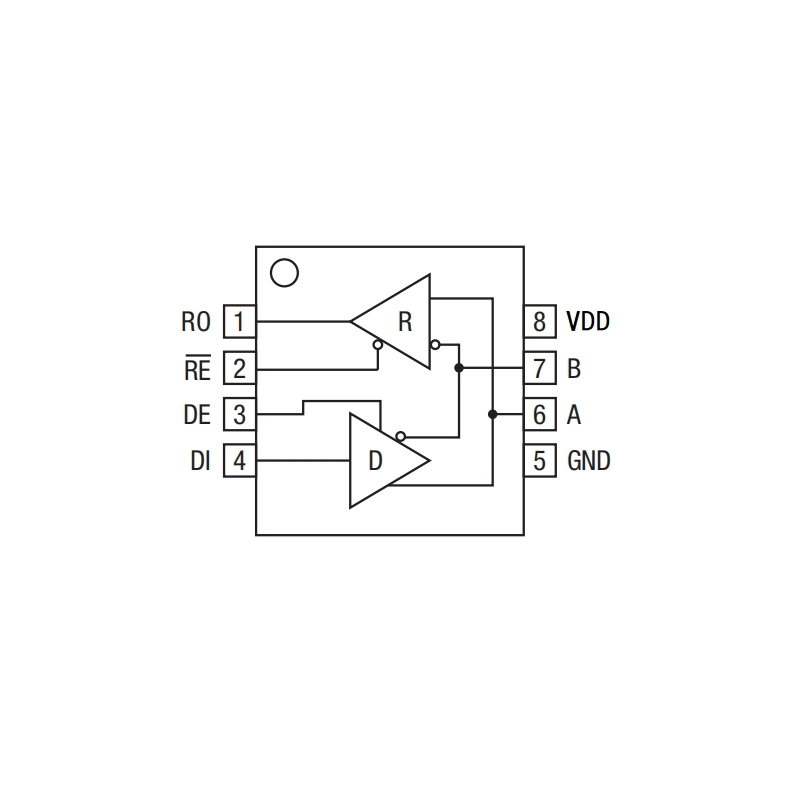

Mutlak Maksimum Değerler
Aksi belirtilmedikçe, Tamb= 25 ℃
| Parametre | Sembol | Değer | Birim |
| Besleme Gerilimi | VDD | -0.5~6 | V |
| Giriş Gerilimi | VİÇİNDE | -0.5~6 | V |
| Çıkış Gerilimi | VDIŞARI | GND-0,3~VDD+0.3 | V |
| A/B Giriş / Çıkış Gerilimi | VINA/B/VOUTA/B | -7~12 | V |
| Çalışma Sıcaklığı | Tamb | -40~85 | ℃ |
| Depolama Sıcaklığı | Tstg | -65~150 | ℃ |
| Lehimleme Sıcaklığı (10s) | Tsol | 300 | ℃ |
DC Elektriksel Özellikler
Aksi belirtilmedikçe，VCC=5V±5%，Tamb= 25℃
| Parametre | Sembol | Test Koşulları | Min | Tip | Maksimum | Birim | ||
| Sürücü | ||||||||
| Diferansiyel sürücü çıkışı | VOD1 | Yük yok | 5 | V | ||||
| Diferansiyel sürücü çıkışı | VOD2 | R=50Ω veya 27Ω(1) | 2.0 | 3.0 | V | |||
| Tamamlayıcı çıkış durumları için sürücü diferansiyel çıkış geriliminin büyüklüğündeki değişim | ΔVOD | R=50Ω veya 27Ω(1) | 0.2 | V | ||||
| Sürücü ortak mod çıkış gerilimi | VOC | R=50Ω veya 27Ω(1) | VDD/2 | 3 | V | |||
| Tamamlayıcı çıkış durumları için sürücü ortak mod çıkış geriliminin büyüklüğündeki değişim | ΔVOC | R=50Ω veya 27Ω(1) | 0.2 | V | ||||
| Giriş yüksek gerilimi | VIH1 | DE、 Dİ | 2.0 | V | ||||
| Giriş düşük voltajı | VIL1 | DE、Dİ | 0.8 | V | ||||
| Giriş akımı | IIN1 | DE、Dİ | ±2 | mA | ||||
| Giriş akımı (A, B) | IIN2 | DE=GND，VCC= 5V | Vin=5V | 40 | 90 | mA | ||
| Vin=-0V | 60 | 100 | mA | |||||
| Alıcı | ||||||||
| Diferansiyel eşik gerilimi | VTH | -7V≤VCM≤12V | -250 | -10 | mV | |||
| giriş histerezis gerilimi | ΔVTH | 25 | mV | |||||
| çıkış yüksek voltajı | VOH | IO=-4mA | VCC-1.5 | V | ||||
| çıkış düşük voltajı | VOL | IO=4mA | 0.4 | V | ||||
| Alıcıda 3 durumlu (yüksek empedanslı) çıkış akımı | IOZR | 0,4V≤VO≤2.4V | ±1 | mA | ||||
| giriş direnci | RİÇİNDE | -7V≤VCM≤12V | 96 | kΩ | ||||
| Alıcı kısa devre akımı | IOSR | 0V≤VRO≤VDD | ±80 | mA | ||||
| Besleme Akımı | ICC | Yük yok ，=DI =GND veya VDD | DE=VDD | 480 | 800 | mA | ||
| DE=GND | 450 | 700 | mA | |||||
| ESD Koruması（A/B） | ESD | İnsan Vücudu Modeli | ±15 | kV | ||||
İletim özellikleri
Aksi belirtilmedikçe，VCC=5V±5%，Tamb= 25℃
| Parametre | Sembol | Test Koşulları | Min. | Tip. | Max. | Birim |
| Sürücü Girişinden Çıkışa | tDPLH | RDIFF=50Ω，CL1=CL2=100pF(3)(6) | 34 | 60 | ns | |
| Sürücü Girişinden Çıkışa | tDPHL | RDIFF=50Ω，CL1=CL2=100pF(3)(6) | 34 | 60 | ns | |
| |tDPLH-tDPHL| | tDSKEW | RDIFF=50Ω，CL1=CL2=100pF(3)(6) | -2.5 | ±10 | ns | |
| Sürücü Yükselme veya Düşme Süresi | tDR,tDF | RDIFF=50Ω，CL1=CL2=100pF(3)(6) | 14 | 25 | ns | |
| Maksimum Veri Hızı | fMAX | 500 | kbps | |||
| Sürücü Etkinleştirmeden Çıkışa Yüksek | tDZH | CL=100pF，S2 kapalı(4)(7) | 150 | ns | ||
| Sürücü Etkinleştirmeden Çıkışa Düşük | tDZL | CL=100pF，S1 kapalı(4)(7) | 150 | ns | ||
| Düşükten Sürücü Devre Dışı Bırakma Süresi | tDLZ | CL=15pF，S1 kapalı(4)(7) | 100 | ns | ||
| Düşükten Sürücü Devre Dışı Bırakma Süresi | tDHZ | CL=15pF，S2 kapalı(4)(7) | 100 | ns | ||
| Alıcı Girişinden Çıkışa | tRPLH | |VKIMLIK|≥2.0V Yükselme veya Düşme Süresi≤15ns(5)(8) | 200 | ns | ||
| Alıcı Girişinden Çıkışa | tRPHL | 200 | ns | |||
| |tRPLH-tRPHL| | tRSKD | |VKIMLIK|≥2.0V Yükselme veya Düşme Süresi≤15ns(5)(8) | 3 | ±30 | ns | |
| Alıcı Etkinleştirmeden Çıkışa Düşük | tRZL | CL=100pF，S1 kapalı(2)(9) | 20 | 50 | ns | |
| Alıcı Etkinleştirmeden Çıkışa Yüksek | tRZH | CL=100pF，S2 kapalı(2)(9) | 20 | 50 | ns | |
| Alıcı Düşükten Devre Dışı Bırakma Süresi | tRLZ | CL=100pF，S1 kapalı(2)(9) | 20 | 50 | ns | |
| Alıcı Yüksekten Devre Dışı Bırakma Süresi | tRHZ | CL=100pF，S2 kapalı(2)(9) | 20 | 50 | ns |
