Özellikler
Diğer pinler seviye 3 ESD korumasına sahiptir：>+8kV HBM

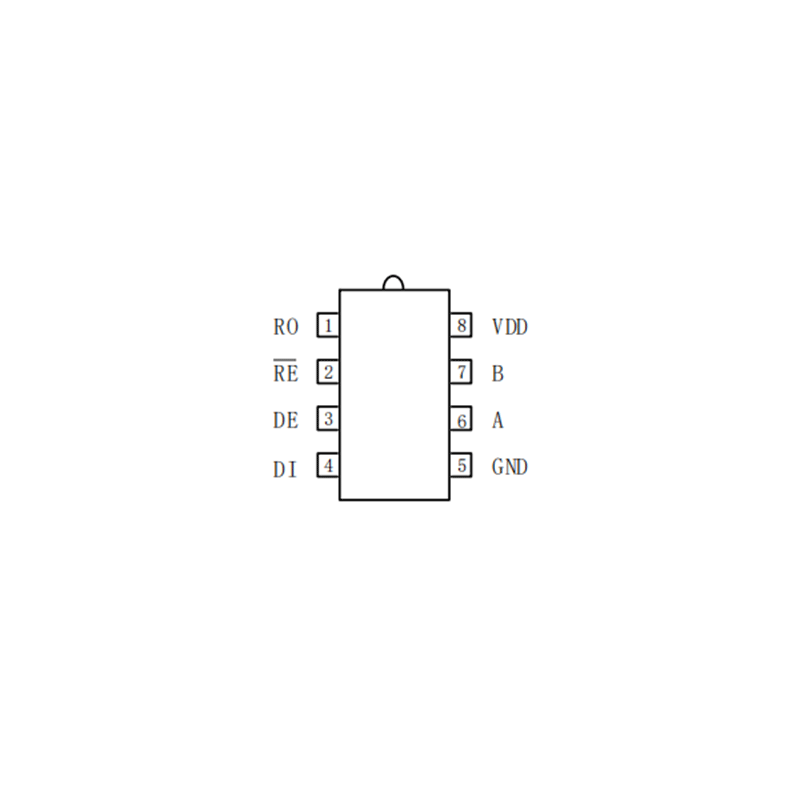

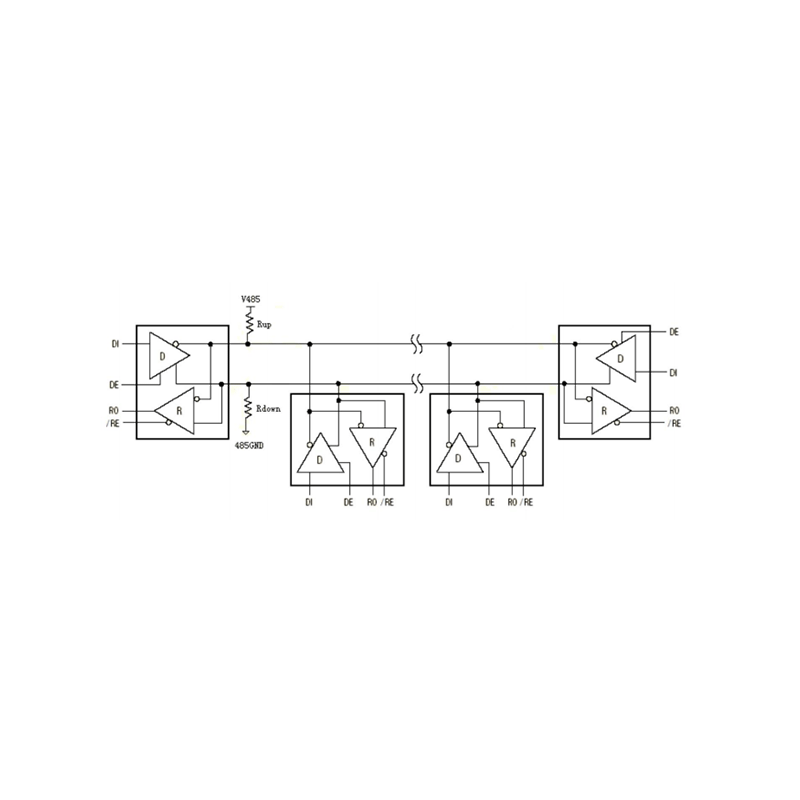

| Uygulamalar
|
Mutlak Maksimum Değerler
Aksi belirtilmedikçe, Tamb= 25 ℃
| Parametre | Sembol | Değer | Birim |
| Besleme Gerilimi | VDD | -0.3~7 | V |
| Giriş / Çıkış Gerilimi | VİÇİNDE/VDIŞARI | GND-0,3~VDD+0.3 | V |
| A/B Giriş / Çıkış Gerilimi | VINA/B/VOUTA/B | -13~15 | V |
| Çalışma Sıcaklığı | Tamb | -40~85 | ℃ |
| Depolama Sıcaklığı | Tstg | -65~150 | ℃ |
DC Elektriksel Özellikler
Aksi belirtilmediği sürece，VDD=5V±5%，Tamb=25℃
| Parametre | Sembol | Test Koşulları | Min | Tip | Maksimum | Birim | ||
| Çalışma gerilimi | VCC | 4.5 | 5.5 | V | ||||
| Sürücü | ||||||||
| Diferansiyel sürücü çıkışı | VOD1 | Yük yok | 5 | V | ||||
| Diferansiyel sürücü çıkışı | VOD2 | R=50Ω(1) | 2.0 | 3.5 | V | |||
| R=27Ω(1) | 1.5 | 2.7 | V | |||||
| Tamamlayıcı çıkış durumları için sürücü diferansiyel çıkış geriliminin büyüklüğündeki değişim | ΔVOD | R=50Ω veya 27Ω(1) | 0.01 | 0.2 | V | |||
| Sürücü ortak mod çıkış gerilimi | VOC | R=50Ω veya 27Ω(1) | 2.2 | V | ||||
| Tamamlayıcı çıkış durumları için sürücü ortak mod çıkış geriliminin büyüklüğündeki değişim | ΔVOC | R=50Ω veya 27Ω(1) | 0.01 | 0.2 | V | |||
| Giriş yüksek gerilimi | VIH1 | DE、 Dİ | 2.0 | V | ||||
| Giriş düşük voltajı | VIL1 | DE、Dİ | 0.8 | V | ||||
| Giriş akımı | IIN1 | DE、Dİ | -2 | 2 | mA | |||
| Giriş akımı (A, B) | IIN2 | DE=GND，VDD =GND veya 5,25V | Vin=12V | 75 | mA | |||
| Vin=-7V | -75 | mA | ||||||
| Sürücü kısa devre akımı | IOD1 | -7V≤VDIŞARI≤VDD | -250 | mA | ||||
| 0V≤VDIŞARI≤12V | 250 | mA | ||||||
| 0V≤VDIŞARI≤VDD | ±25 | mA | ||||||
| Alıcı | ||||||||
| Diferansiyel eşik gerilimi | VTH | -7V≤VCM≤12V | -100 | -50 | 100 | mV | ||
| giriş histerezis gerilimi | ΔVTH | 25 | mV | |||||
| çıkış yüksek voltajı | VOH | IO=-4mA，VKIMLIK=-50mV | 4.5 | V | ||||
| çıkış düşük voltajı | VOL | IO=4mA，VKIMLIK=-200mV | 0.2 | V | ||||
| Alıcıda 3 durumlu (yüksek empedanslı) çıkış akımı | IOZR | 0,4V≤VO≤2.4V | ±1 | mA | ||||
| giriş direnci | RİÇİNDE | -7V≤VCM≤12V | 96 | kΩ | ||||
| Alıcı kısa devre akımı | IOSR | 0V≤VRO≤VDD | ±7 | ±95 | mA | |||
| Besleme Akımı | ICC | Yük yok ，=DI =GND veya VDD | DE=VDD | 520 | 600 | mA | ||
| DE=GND | 430 | 600 | mA | |||||
| Polarite Ayrım Süresi | Tdtect | 78 | ms | |||||
İletim özellikleri
Aksi belirtilmediği sürece，VDD=5V±5%，Tamb=25℃
| Parametre | Sembol | Test Koşulları | Min. | Tip. | Max. | Birim |
| Sürücü Girişinden Çıkışa | tDPLH | RDIFF=54Ω，CL1=CL2=100pF(2) | 34 | 60 | ns | |
| Sürücü Girişinden Çıkışa | tDPHL | RDIFF=54Ω，CL1=CL2=100pF(2) | 34 | 60 | ns | |
| |tDPLH-tDPHL| | tDSKEW | RDIFF=54Ω，CL1=CL2=100pF(2) | -2.5 | ±10 | ns | |
| Sürücü Yükselme veya Düşme Süresi | tDR,tDF | RDIFF=54Ω，CL1=CL2=100pF(2) | 14 | 25 | ns | |
| Maksimum Veri Hızı | fMAX | 500 | kbps | |||
| Sürücü Etkinleştirmeden Çıkışa Yüksek | tDZH | CL=100pF，S2 kapalı(3) | 150 | ns | ||
| Sürücü Etkinleştirmeden Çıkışa Düşük | tDZL | CL=100pF，S1 kapalı(3) | 150 | ns | ||
| Düşükten Sürücü Devre Dışı Bırakma Süresi | tDLZ | CL=15pF，S1 kapalı(3) | 100 | ns | ||
| Düşükten Sürücü Devre Dışı Bırakma Süresi | tDHZ | CL=15pF，S2 kapalı(3) | 100 | ns | ||
| Alıcı Girişinden Çıkışa | tRPLH | |VKIMLIK|≥2.0V Yükselme veya Düşme Süresi≤15ns(4) | 127 | 200 | ns | |
| Alıcı Girişinden Çıkışa | tRPHL | 127 | 200 | ns | ||
| |tRPLH-tRPHL| | tRSKD | |VKIMLIK|≥2.0V Yükselme veya Düşme Süresi≤15ns(4) | 3 | ±30 | ns | |
| Alıcı Etkinleştirmeden Çıkışa Düşük | tRZL | CL=100pF，S1 kapalı(5) | 20 | 50 | ns | |
| Alıcı Etkinleştirmeden Çıkışa Yüksek | tRZH | CL=100pF，S2 kapalı(5) | 20 | 50 | ns | |
| Alıcı Düşükten Devre Dışı Bırakma Süresi | tRLZ | CL=100pF，S1 kapalı(5) | 20 | 50 | ns | |
| Alıcı Yüksekten Devre Dışı Bırakma Süresi | tRHZ | CL=100pF，S2 kapalı(5) | 20 | 50 | ns |
Not：
