Характеристики

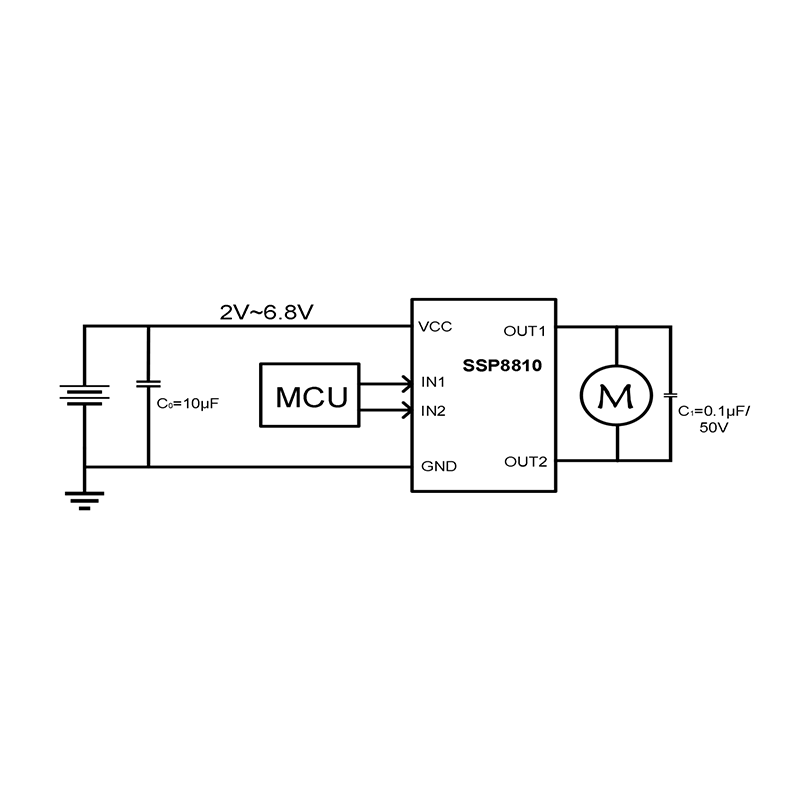

| Приложения
|
Абсолютный максимум номинальных значений
Tamb=25°C, если не указано иное.
| Параметр | Символ | Мин | Макс | Единица |
| Напряжение питания | VCC | -0.3 | 7.0 | V |
| Входное напряжение | IN1,IN2 | -0.3 | 7.0 | V |
| ОУР (модель человеческого тела) | VCC, IN1, IN2, OUT1, OUT2 | 2 | кВ | |
| Рабочая температура | To | -40 | 85 | ℃ |
| Температура хранения | Tstg | -65 | 150 | ℃ |
| Термическое сопротивление (соединение с окружающей средой) | DFN8 θJA | 61 | ℃/W | |
| SOP8 θJA | 130 | ℃/W |
Примечание: Это только номинальные значения напряжений. Напряжения, превышающие диапазон, указанный в разделе "Абсолютные максимальные номинальные значения", могут привести к существенному повреждению устройства. Функциональная работа устройства при других условиях, кроме указанных в спецификации, не предполагается, а длительное воздействие экстремальных условий может повлиять на надежность устройства.
Электрические характеристики
VCC=3,6 В, Tamb= 25℃,RLOAD=20Ω, если не указано иное.
| Параметр | Символ | Тест Условия | Мин. | Тип. | Макс. | Единица |
| Сопротивление проводимости | ||||||
| Высокое сопротивление боковой проводимости | RDS（ON） | IВЫХОД=100 мА | 0.37 | 0.47 | Ω | |
| IВЫХОД=400 мА | 0.39 | 0.49 | Ω | |||
| Низкое сопротивление боковой проводимости | IВЫХОД=100 мА | 0.22 | 0.32 | Ω | ||
| IВЫХОД=400 мА | 0.24 | 0.34 | Ω | |||
| IN1/IN2 | ||||||
| Входное высокое напряжение | VINH | 1.4 | VCC | V | ||
| Входное низкое напряжение | VINL | 0 | 0.7 | V | ||
| Входной ток высокого уровня | IINH | 2.1 | 5.0 | μA | ||
| Входной ток низкого уровня | IINL | 0 | 1 | μA | ||
| Сопротивление пулдауну | RPD | 1.5 | 2.5 | MΩ | ||
| Рабочий ток | ||||||
| Ток отключения цепи | ICC_OFF | IN1=IN2=0 | 0 | 1 | μA | |
| Рабочий ток цепи | ICC_ON | IN1=IN2=3,6 В; В1=3,6В, В2=0; В1=0, В2=3,6В; | 38 | 60 | μA | |
| Тепловое отключение | ||||||
| TOTSD | 160 | ℃ | ||||
| THYS | 25 | ℃ | ||||
Спецификация заказа

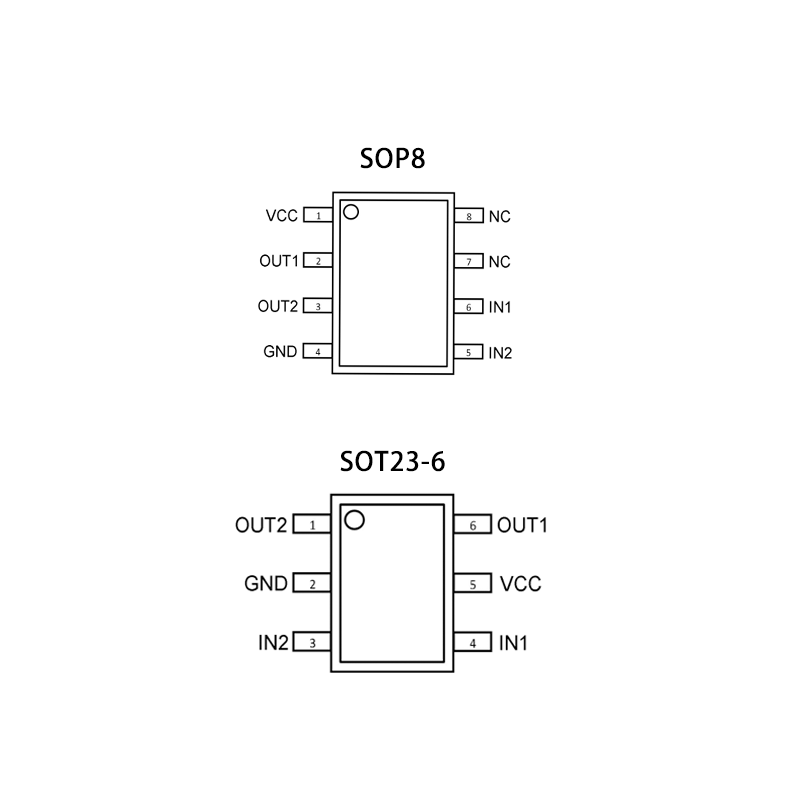

| Part No | Пакет | Способ упаковки | Устройства на мешок/рулон |
| SSP8810DFR | DFN2×2-8 | Катушка | 3000 |
| SSP8810SR | SOP8 | Катушка | 4000 |
| SSP8810M6R | SOT23-6 | Катушка | 3000 |
