Абсолютный максимум номинальных значений
| Параметр | Символ | Значение | Единица |
| Входное напряжение питания | VIN | 35 | V |
| MAX. Выходной ток | IOUT | 500 | мА |
| MAX. Мощность | PMAX | 0.5 | W |
| Максимальная температура спая | Tj | -25~125 | ℃ |
| Температура хранения | Tstr | -55~125 | ℃ |
| Температура и время пайки | Tst | +260(Рекомендуется 10S) | ℃ |
Примечание: Абсолютный максимум номинальных значений - это номинальные значения, превышение которых может привести к физическому повреждению изделия. Поэтому эти значения не должны превышаться ни при каких условиях.
Электрические характеристики

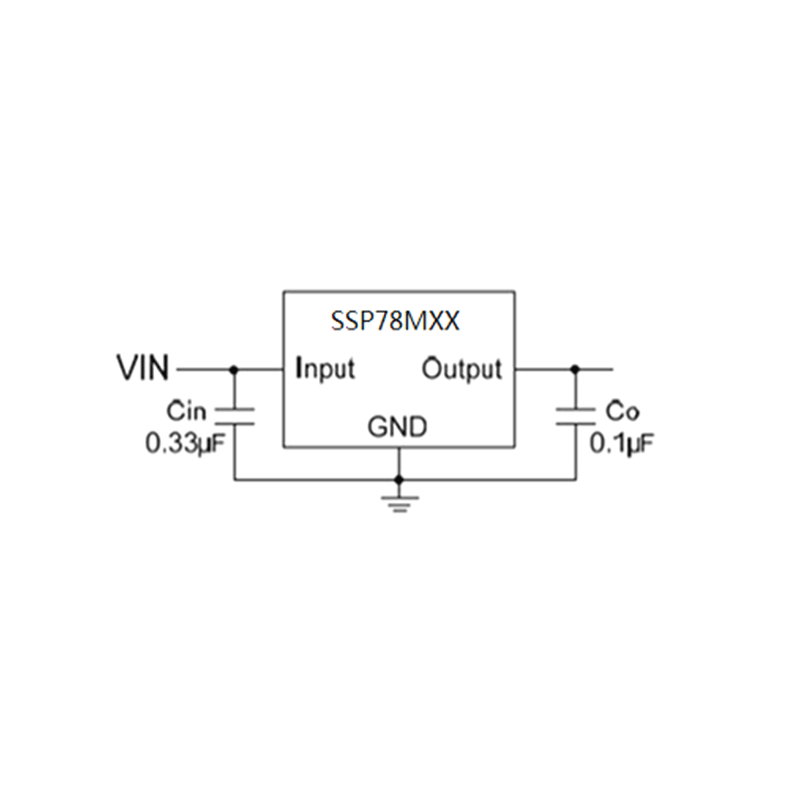

CВ=0.33uF,CO=0.1uF, 0≤Tj≤125℃, если не указано иное.
| Параметр | Символ | Условия испытаний | Мин. | Тип. | Макс. | Единица |
| Выходное напряжение | VOUT | Io=40 мА, VIN=10 В | 0.964×VOUT | VOUT | 1.036×VOUT | V |
| Io=1mA~40mA VIN=7V~18V | 0,96×VOUT | VOUT | 1.04×VOUT | V | ||
| Io=1mA~10mA VIN=10 В | 0,95×VOUT | VOUT | 1.05×VOUT | V | ||
| Регулирование линии | LNR | VIN=7V~18V, Io=40mA | -150 | – | 150 | мВ |
| VIN=8V~18V, Io=40mA | -100 | – | 100 | мВ | ||
| Регулирование нагрузки | LDR | VIN=10 В, Io=1mA~100mA | -60 | – | 60 | мВ |
| VIN=10 В, Io=1mA~40mA | -30 | – | 30 | мВ | ||
| Напряжение падения | VDIF | Tj=25℃, Io=100mA | – | 2 | – | V |
| Выходной шум Напряжение | VN | F=10 Гц - 100 КГц | – | 40 | – | uV/Vo |
| Отклонение пульсаций | PSRR | Tj=25℃，f=120Гц, Io=40mA, VIN=8V~20V | – | 80 | – | дБ |
| Ток покоя | IQ | VIN=10 В, IOUT=40 мА | – | – | 5.5 | мА |
| Изменение тока покоя | △IQ | VIN=8V~18V, IO=40mA | -1.5 | – | 1.5 | мА |
| VIN=10 В, IOUT=1мА~40мА, | -0.1 | – | 0.1 | мА |
LNR: линейное регулирование. Изменение выходного напряжения при изменении входного напряжения. Измерение производится в условиях низкого уровня рассеяния или с помощью импульсных методов, так что средняя температура микросхемы не оказывает существенного влияния.
LDR: регулировка нагрузки. Изменение выходного напряжения при изменении тока нагрузки при постоянной температуре микросхемы.
Информация о заказе

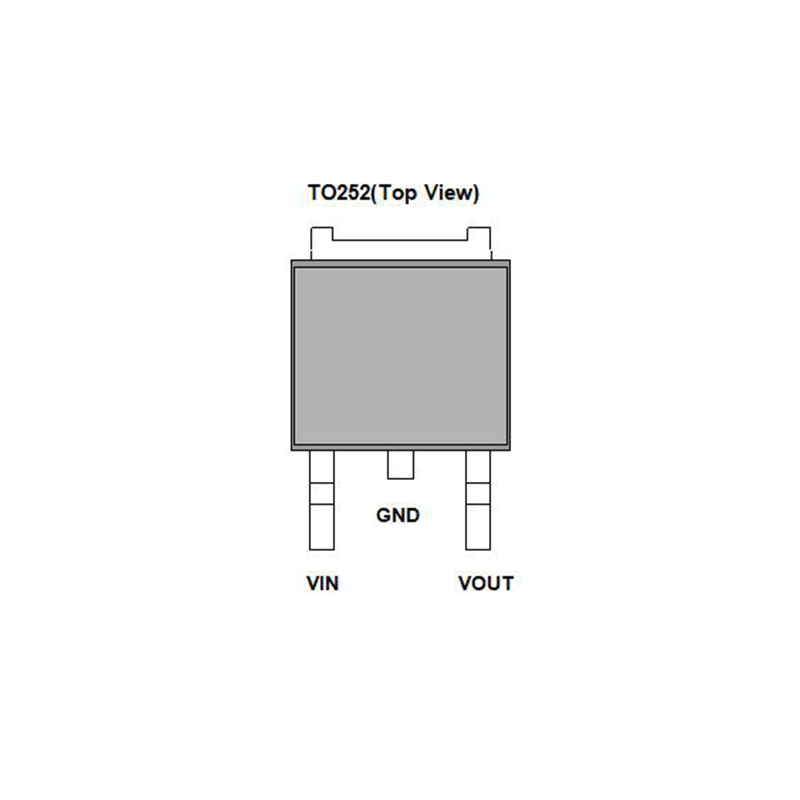

| Устройство | Пакет | Стиль упаковки | SPQ |
| SSP78MXX | TO252 | Катушка | 2500PCS/катушка |
Таблица выбора
| Part No | Выходное напряжение | Пакет |
| SSP78M05 | 5.0V | TO252 |
| SSP78M06 | 6.0V | |
| SSP78M08 | 8.0V | |
| SSP78M09 | 9.0V | |
| SSP78M12 | 12V |
