Абсолютный максимум номинальных значений
| Параметр | Символ | Значение | Единица |
| Входное напряжение питания | VВ | 35 | V |
| Макс. Выходной ток | IВЫХОД | 1500 | мА |
| Рассеиваемая мощность | PD | Внутренне ограниченный | |
| Максимальная температура стыка | Tj | -25~125 | ℃ |
| Температура хранения | Tstr | -65~125 | ℃ |
| Температура и время пайки | Цол | 260 (рекомендуется 10 с) | ℃ |
Примечание: Абсолютный максимум номинальных значений - это номинальные значения, превышение которых может привести к физическому повреждению изделия. Поэтому эти значения не должны превышаться ни при каких условиях.
Электрические характеристики

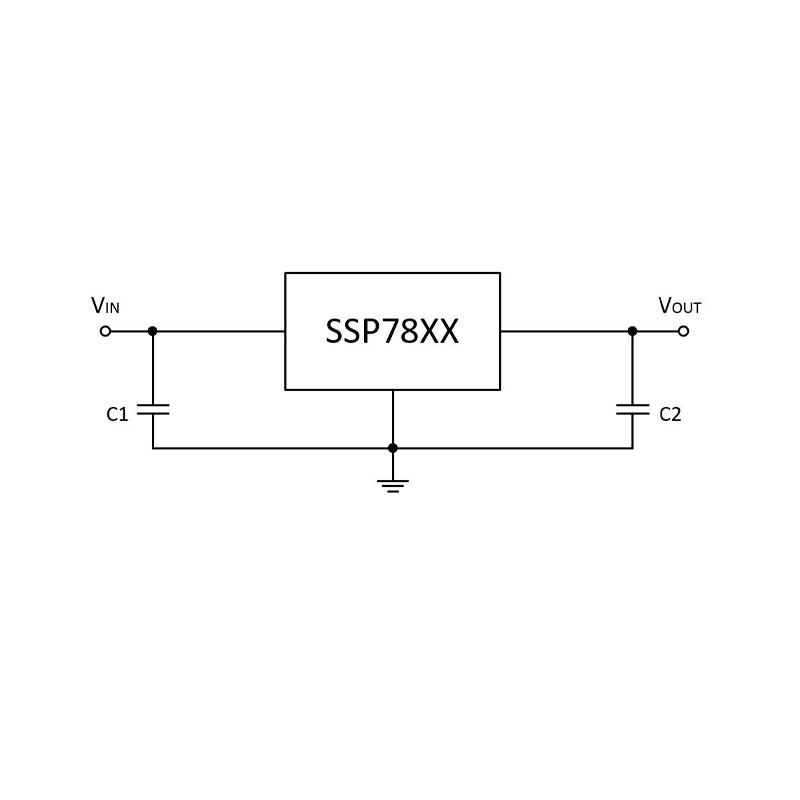

1、7805 (см. тестовые схемы ，TJ=-55 - 150℃，VI =10V，IO=500mA，CI=0.33μF，CO=0,1 мкФ, если не указано иное).
| Параметр | Символ | Тест Условия | Мин. | Тип. | Макс. | Единица | |
| Выходное напряжение | VO | TJ=+25℃ | 4.8 | 5 | 5.2 | V | |
| IO=5 мА - 1 А, PD≤15 Вт, VI=8В - 20В | 4.75 | 5 | 5.25 | V | |||
| Регулирование линии (Примечание 1) | ΔVO | TJ=+25℃ | VI=7В - 25В | – | – | 100 | мВ |
| VI=8В - 12В | – | – | 50 | мВ | |||
| Регулирование нагрузки (Примечание 1) | ΔVO | TJ=+25℃, IO=5mA - 1.2A | – | – | 100 | мВ | |
| TJ=+25℃, IO=250мА - 750мА | – | – | 50 | мВ | |||
| Ток покоя | IQ | TJ=+25℃ | – | 2 | 6 | мА | |
| Ток покоя Изменить | ΔIQ | IO=5 мА - 1A | – | – | 0.5 | мА | |
| VI=8В - 25В | – | – | 1.5 | мА | |||
| Ток покоя Изменить | ΔVO/ΔT | IO=5 мА | – | 0.6 | – | мВ/℃ | |
| Ток короткого замыкания | ISC | TJ=+25℃,VI=35V | – | 0.75 | 1.5 | A | |
Спецификация заказа

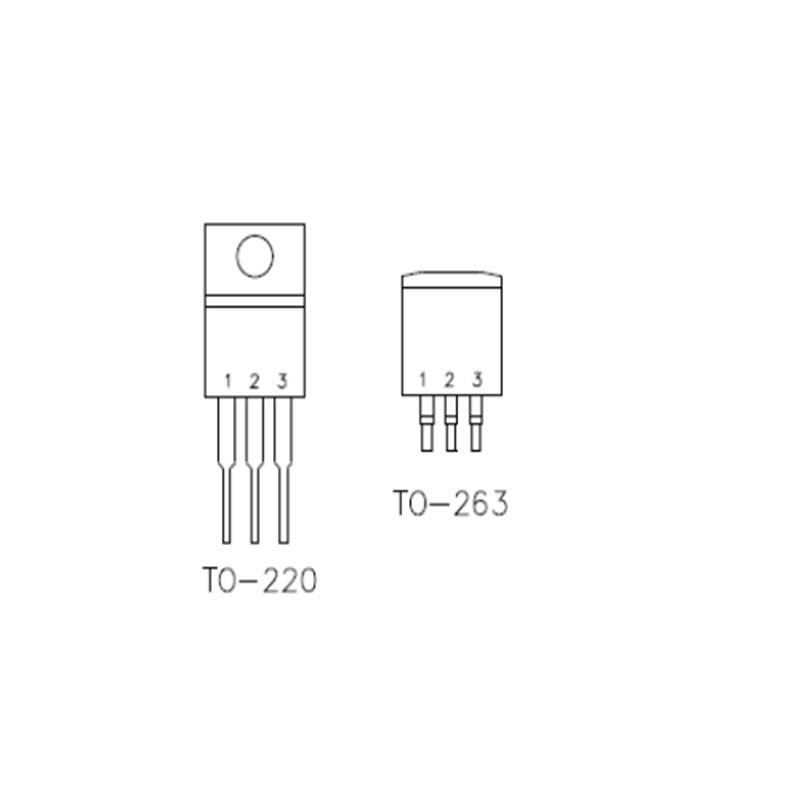

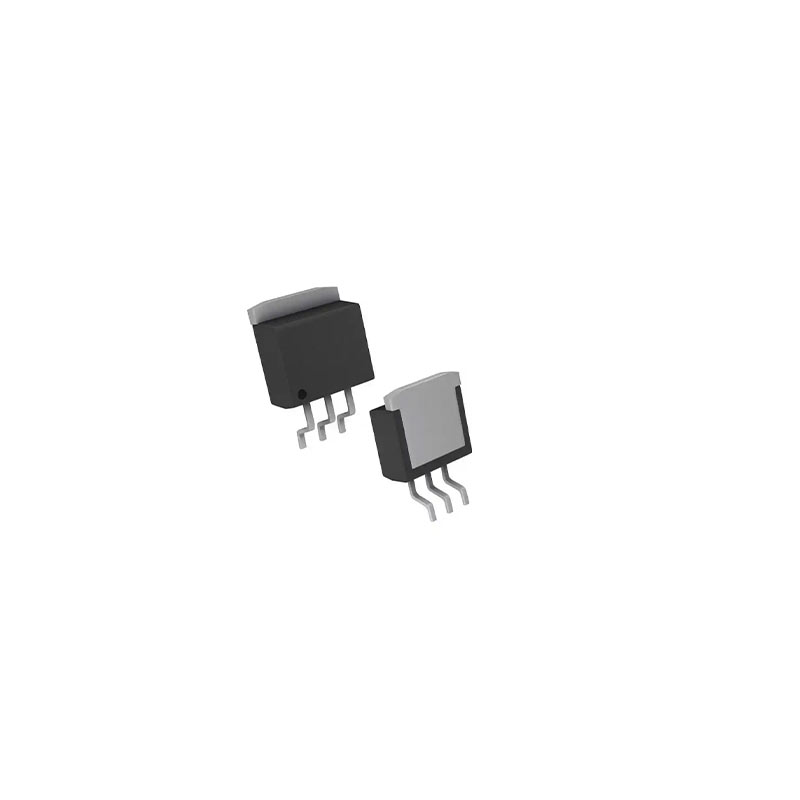

| Part No | Пакет | Способ упаковки | Устройства на мешок/рулон |
| SSP78XXCV | TO220 | Трубка | 50PCS/туба |
| SSP78XXCD | TO263 | Катушка | 800PCS/катушка |
Примечание: XX означает выходное напряжение. Например, 05 означает, что изделие выдает 5,0 В.
