Абсолютный максимум номинальных значений
| Параметр | Символ | Значение | Единица |
| Входное напряжение питания | VIN | -0.3~45 | V |
| Рабочая температура | Тамб | -40~85 | ℃ |
| Температура хранения | Tstg | -50~125 | ℃ |
Примечание: Это только номинальные значения напряжений. Напряжения, превышающие диапазон, указанный в разделе "Абсолютные максимальные номинальные значения", могут привести к существенному повреждению устройства. Функциональная работа устройства при других условиях, кроме указанных в спецификации, не предполагается, а длительное воздействие экстремальных условий может повлиять на надежность устройства.

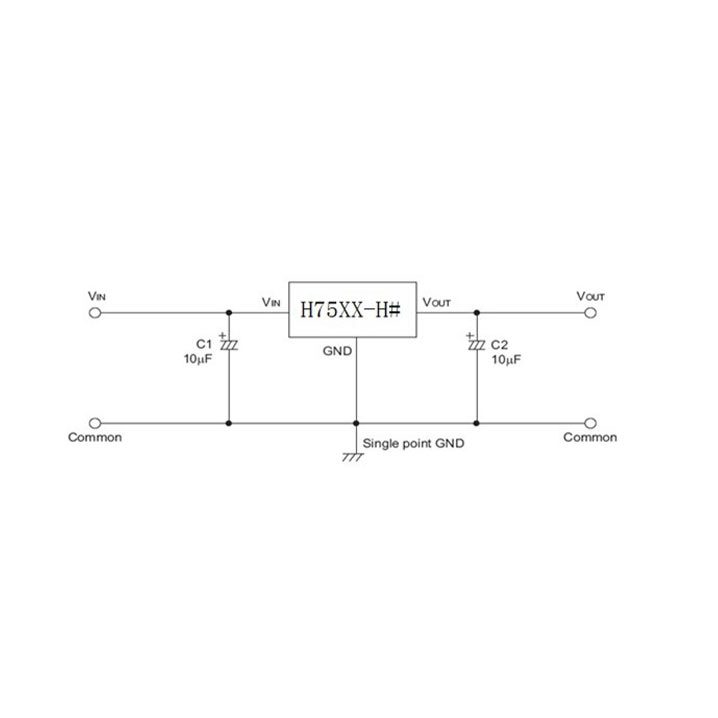

Электрические характеристики
Следующие характеристики применимы для VIN = 12 В, TA=25℃，CВ=CВЫХОД=10 мкФ, если не указано иное.
| Параметр | Символ | Тест Условия | Мин. | Тип. | Макс. | Единица | |
| Диапазон входного сигнала | VВ | IВЫХОД=10 мА | 4.75 | – | 40 | V | |
| Выходной диапазон | VВЫХОД | IВЫХОД=10 мА | VВЫХОДx0.98 | VВЫХОД | VВЫХОДx1.02 | V | |
| Выходное напряжение | △VВЫХОД | VВ=12 В, IВЫХОД=10 мА | 4.9 | 5 | 5.1 | V | |
| 3.234 | 3.3 | 3.366 | V | ||||
| 2.94 | 3.0 | 3.06 | V | ||||
| Ток покоя | IQ | VВ=7 В, IВЫХОД=0 | – | 4 | 6 | мкА | |
| VВ=24 В, IВЫХОД=0 | – | 4.6 | 6.7 | мкА | |||
| VВ=40 В, IВЫХОД=0 | – | 5.4 | 8.2 | мкА | |||
| Максимальный выходной ток | IOUT_PK | VВ=12 В, RL=1Ω | – | 190 | – | мА | |
| Напряжение падения | VDROP | IВЫХОД=10 мА | – | 60 | 90 | мВ | |
| IВЫХОД=100 мА | – | 600 | 900 | мВ | |||
| Регулирование линии | △VЛИНИЯ | VВ=7~24V, VВЫХОД=5V, IВЫХОД=1 мА | – | 0.02 | 0.03 | %/V | |
| VВ=7~45V,VВЫХОД=5V, IВЫХОД=1 мА | – | 0.08 | 0.1 | %/V | |||
| Регулирование нагрузки | △VLOAD | VВ=7V,IВЫХОД=1~100 мА | – | 19 | 37 | мВ | |
| Короткий ток | IШОРТ | VВЫХОД Замыкание на GND с силой 1Ω (импульс 1 мс), VВ=40V | – | 180 | – | мА | |
| Коэффициент отклонения источника питания | PSRR | VВ= 10V, VPP=0.5V, IВЫХОД=1 мА | F=100 Гц | – | 60 | – | дБ |
| F=1 кГц | – | 50 | – | дБ | |||
| F=10 кГц | – | 40 | – | дБ | |||
| Выходное напряжение шума | eНЕТ | От 10 Гц до 100 кГц, CВЫХОД=10 мкФ, IВЫХОД=10 мА | – | ±100 | – | мкВRMS | |
| Тепловое отключение Защита | TSD | VВ=12 В, IВЫХОД=1 мА | – | 165 | – | ℃ | |
| Коэффициент температуры | – | ±0.5 | – | мВ/℃ | |||
Спецификация заказа

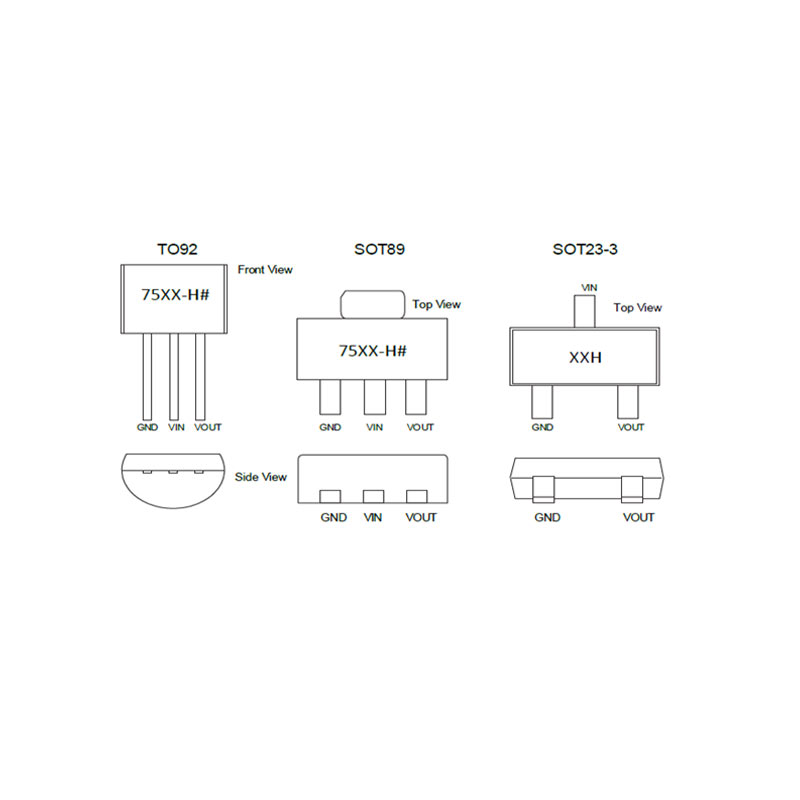

| Part No | Пакет | Способ упаковки | Устройства на мешок/рулон |
| H75XX-H#TX | TO92 | Сумка | 1000PCS/мешок |
| H75XX-H#PX | SOT89 | Катушка | 1000PCS/катушка |

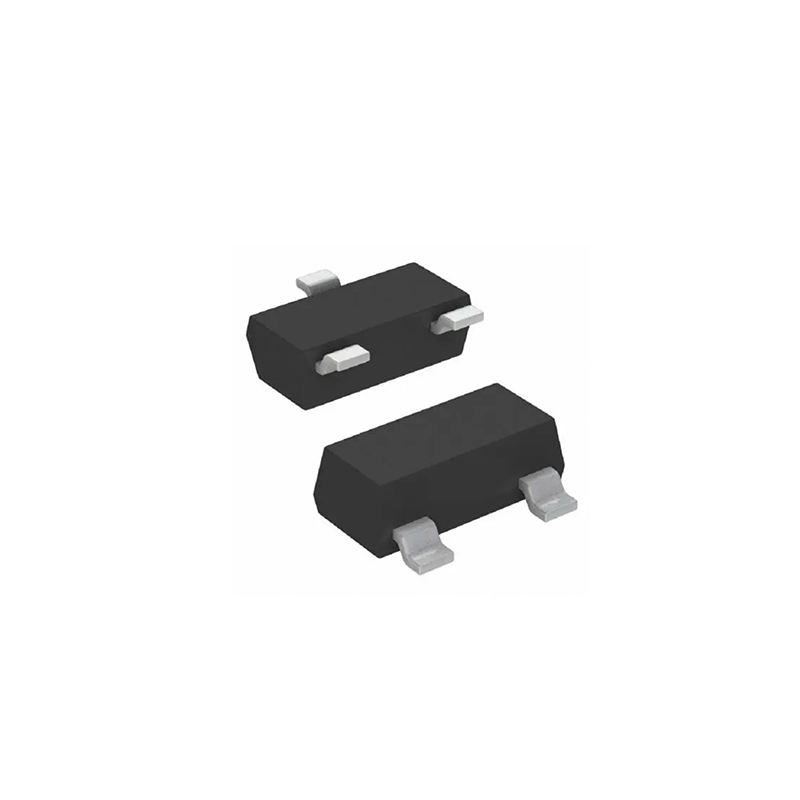

| H75XX-H#MX | SOT23-3 | Катушка | 3000PCS/катушка |
