H70XXA-1

Каталоги продукции

Краткое описание:

Устройства серии H70XXA-1 представляют собой набор трехвыводных маломощных детекторов напряжения, выполненных по КМОП-технологии. Каждый детектор напряжения в серии обнаруживает определенное фиксированное напряжение в диапазоне от 2,2 В до 7,0 В. Детекторы напряжения состоят из высокоточного источника стандартного напряжения с низким энергопотреблением, а также компаратора, схемы гистерезиса и выходного драйвера. КМОП-технология обеспечивает низкое энергопотребление. Хотя эти устройства разработаны в первую очередь как детекторы фиксированного напряжения, они могут быть использованы с внешними компонентами для определения пороговых напряжений, задаваемых пользователем.

Теги: Электронный компонент, Детектор напряжения малой мощности, Управление питанием, сброс ИС, Микросхема для обнаружения влотажа, детектор напряжения

Деталь продукта

Характеристики

Низкое энергопотребление
Низкий температурный коэффициент
Встроенная характеристика гистерезиса
Высокое входное напряжение (до 15 В)
Точность выходного напряжения: допуск ±1% или ±2%

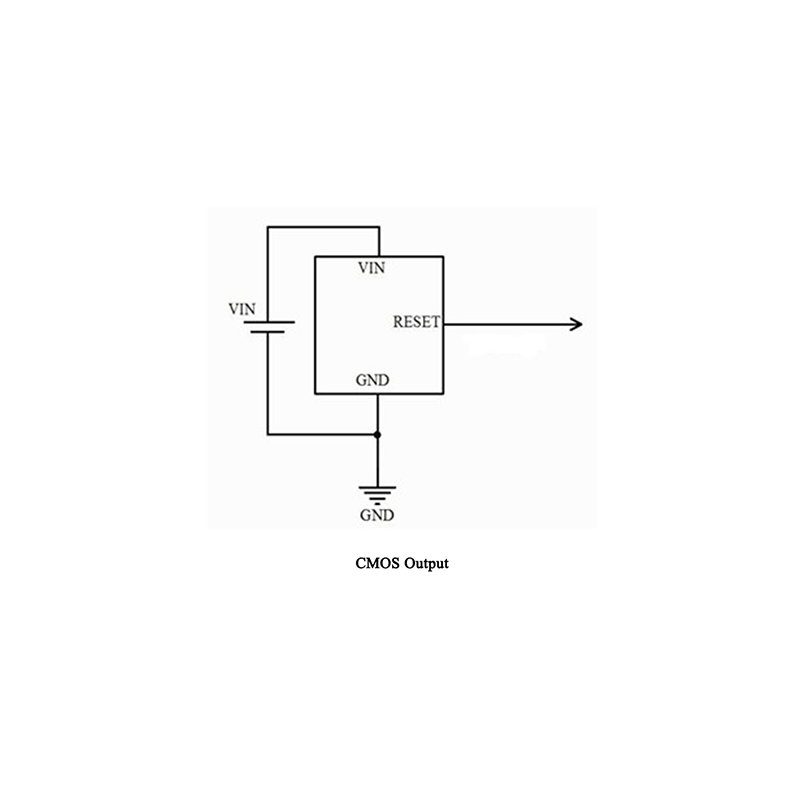

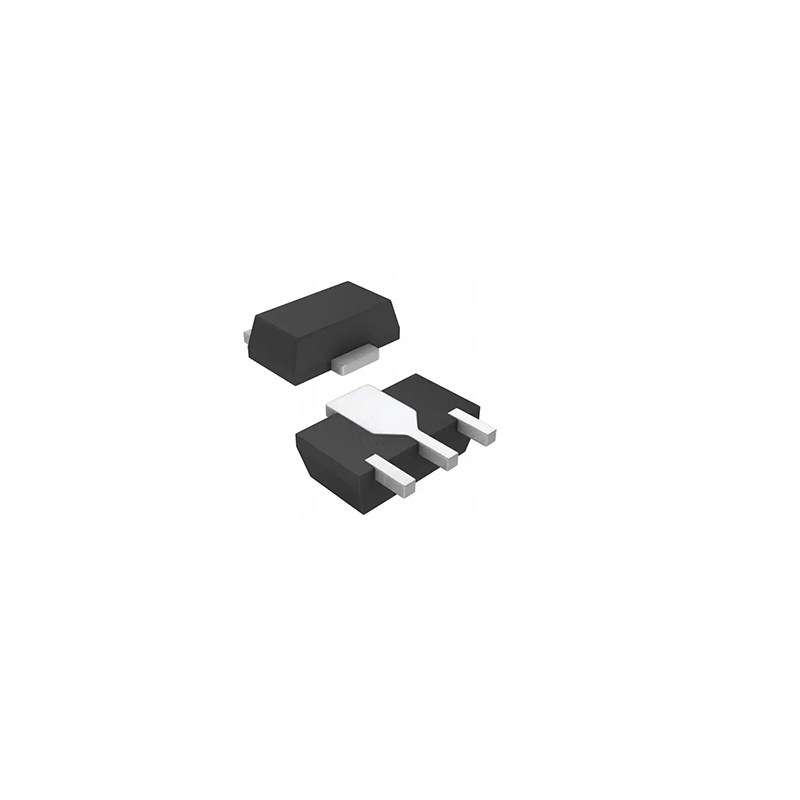

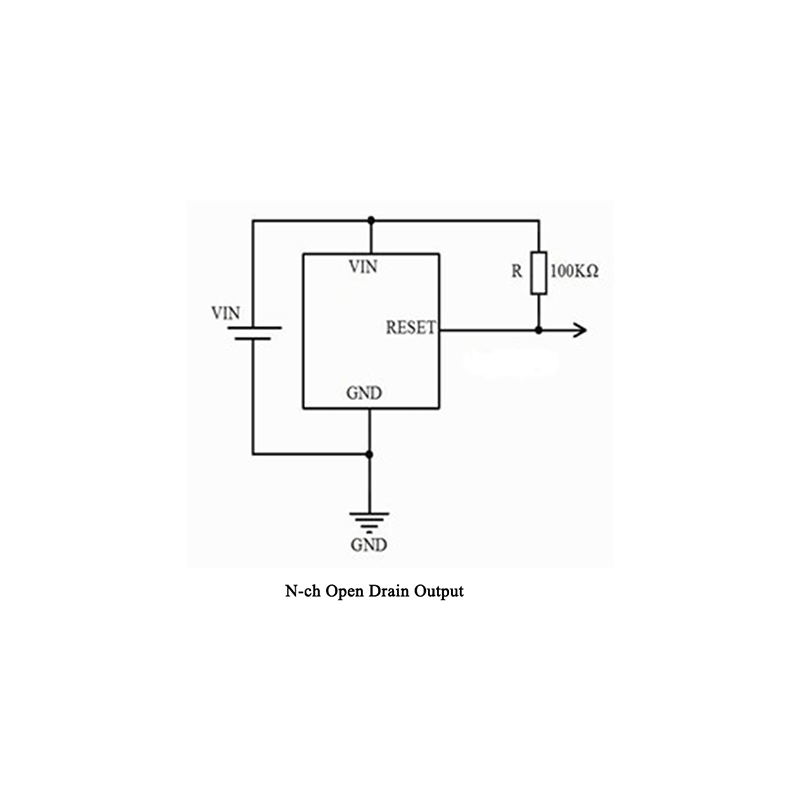

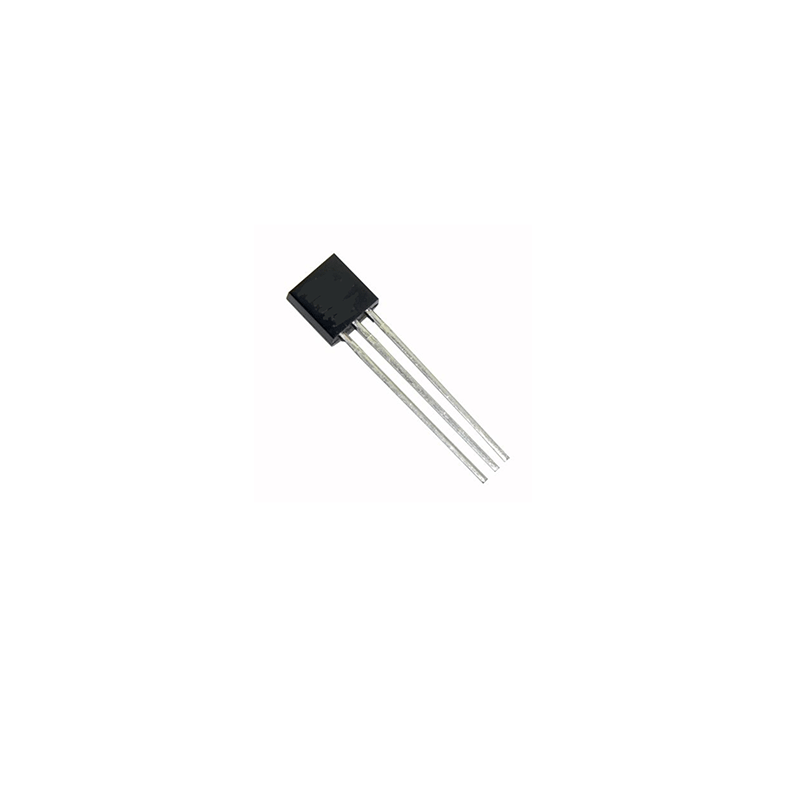

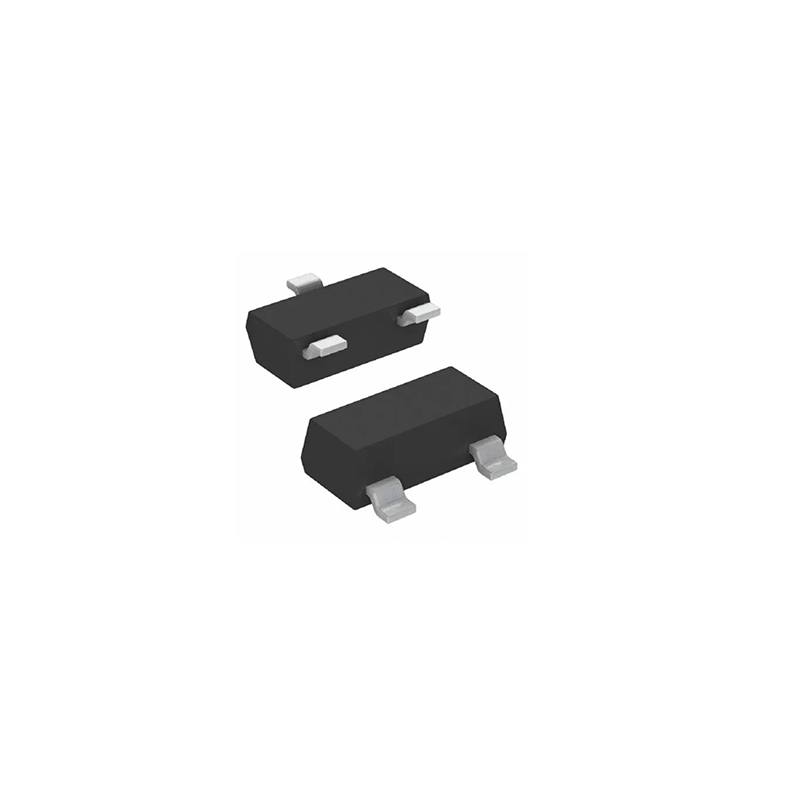

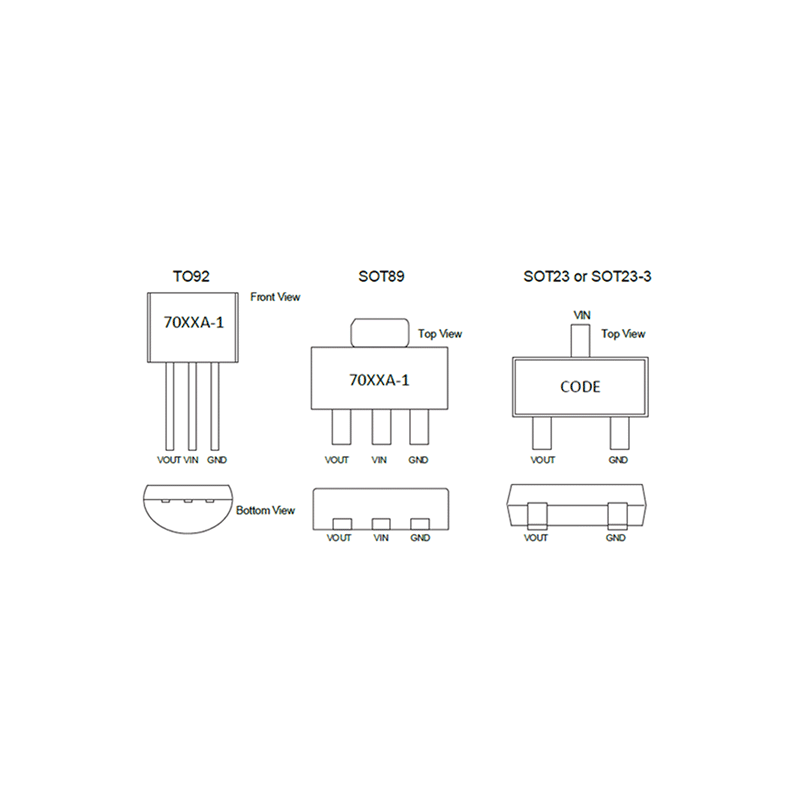

Пакет TO92, SOT89, SOT23 и SOT23-3

Приложение

Контрольные приборы для аккумуляторов
Селекторы уровня
Детекторы отключения питания
Сброс микрокомпьютера
Резервное копирование памяти от аккумулятора
Защитные устройства для хранения сигналов энергонезависимой оперативной памяти

Таблица параметров

Абсолютный максимум номинальных значений

Параметр	Символ	Значение	Единица
Входное напряжение питания	VIN	-0.3~16	V
Рабочая температура	Тамб	-40~85	℃
Температура хранения	Tstg	-50~125	℃

Примечание: Это только номинальные значения напряжений. Напряжения, превышающие диапазон, указанный в разделе "Абсолютные максимальные номинальные значения", могут привести к существенному повреждению устройства. Длительное воздействие экстремальных условий может повлиять на надежность устройства.

Электрические характеристики

H7022A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	2.156	2.200	2.244	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	0.5	1	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7024A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	2.352	2.400	2.448	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	0.5	1	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7027A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	2.646	2.700	2.754	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	0.5	1	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7030A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	2.940	3.000	3.060	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	1.2	2.5	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7033A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	3.234	3.300	3.366	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	1.2	2.5	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7036A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	3.528	3.600	3.672	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	1.2	2.5	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7039A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	3.822	3.900	3.978	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	1.2	2.5	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7040A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	3.920	4.000	4.080	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	1.2	2.5	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7044A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	4.312	4.400	4.488	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	3	6	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7050A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	4.900	5.000	5.100	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	3	6	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

H7070A-1XXX, Ta=25℃

Параметр	Символ	Условия испытаний		Мин.	Тип.	Макс.	Единица
Параметр	Символ	V_DD	Условия	Мин.	Тип.	Макс.	Единица
Напряжение обнаружения	V_DET	–	–	6.860	7.000	7.140	V
Ширина гистерезиса	V_HYS	–	–	0.02*V_DET	0.05*V_DET	0.10*V_DET	V
Рабочий ток	I_DD	8V	Без нагрузки	–	2	3	μA
Рабочее напряжение	V_DD	–	–	1.5	–	16	V
Выходной ток стока	I_OL	2V	V_ВЫХОД=0.2V	3	6	–	мА
Коэффициент температуры		–	0℃<Ta<70℃	–	±0.9	–	мВ/℃

Информация о заказе

Пакет	Способ упаковки	Устройства на мешок/рулон
TO92	Сумка	1000PCS/мешок
SOT89	Катушка	1000PCS/катушка
SOT23-3	Катушка	3000PCS/катушка
SOT23	Катушка	3000PCS/катушка
