SSP7212
SSP7212-ADJシリーズは、CMOSプロセスで製造された高精度、低ノイズの正電圧LDOレギュレータです。本シリーズは、高いリップル除去率と低ドロップアウトを実現し、標準電圧源、エラー訂正回路、電流リミッタ回路、位相補償回路、およびドライバ・トランジスタで構成されています。外部出力フィードバックにより、必要な電圧を容易に得ることができます。負荷電流が出力トランジスタの電流容量を超えないように、過電流保護、過熱保護、短絡保護を内蔵しています。
SSP1852
SSP1852 は、高精度の多相電気エネルギー測定 IC です。部品の仕様は、IEC62053-2x規格で引用されている精度要件を上回っています。SSP1852で使用されているアナログ回路は、アナログ・デジタル・コンバータ（ADC）と基準回路のみです。その他の信号処理（マルチプリケーション、フィルタリング、合計など）はすべてデジタル領域で行われる。このアプローチにより、極端な環境条件や時間経過にも優れた安定性と精度が得られます。
SSP1852 は、低周波出力 F1 および F2 に平均実電力情報を供給します。これらのロジック出力は、電気機械式カウンタを直接駆動したり、MCUとのインターフェースに使用できます。CFロジック出力は、瞬時の実電力情報を提供します。この出力は較正目的で使用されることを意図しています。
SSP1852 は VDD 端子に電源監視回路を内蔵している。電源電圧が4 Vを下回ると、F1、F2、CFにパルスは出力されません。内部位相整合回路により、電圧チャネルと電流チャネルの位相が確実に整合されます。内部無負荷スレッショルドにより、無負荷時に部品がクリープすることはありません。

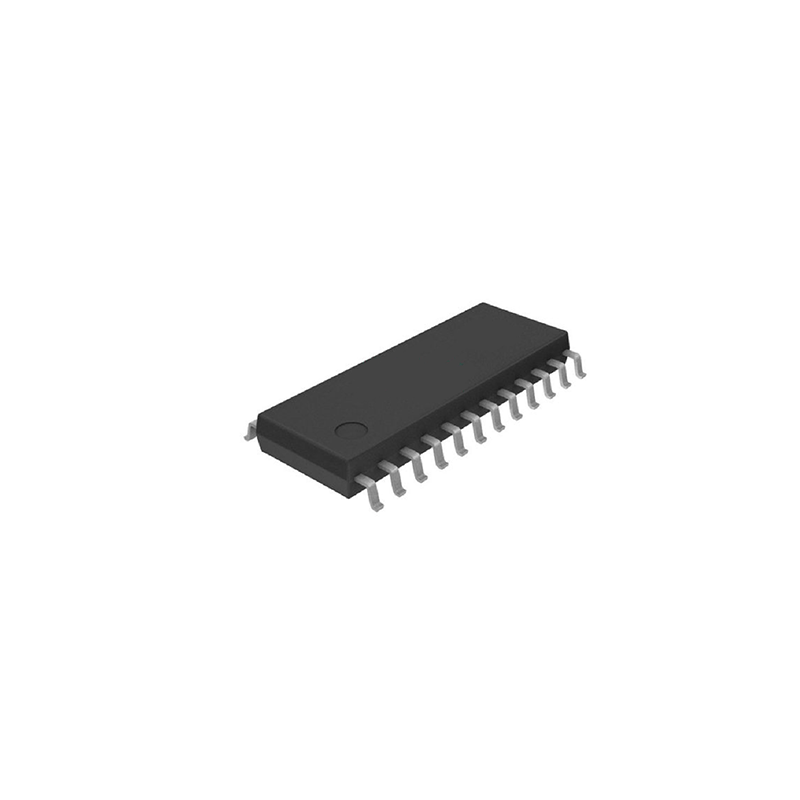

SSP1852 は 24 リード SOIC パッケージで提供されます。
SSP1922
SSP1922は、高精度時間計測（TDC）回路です。SSP1922は、アナログコンパレータ、アナログスイッチ、シュミットフリップフロップ等を内蔵し、周辺回路を大幅に簡素化しました。同時に内部に第1波検出機能を追加し、耐干渉性を大幅に向上させています。コンパレータのプログラマブル・オフセット幅を±35mVに拡大し、サンプリング精度を向上させた。第1波の相対パルス幅を測定することで、受信信号の強さを知ることができる。このヒントを介して、我々は、超音波トランスデューサの異常検出、壁被覆の増加、水中の気泡の存在などを判断することができます。Start-TOF-Restartコマンドは、超音波時間差（上流と下流）の測定とデータ読み取りを完了することができ、ソフトウェア操作と消費電力を大幅に削減します。TDC-GP22に対応。
