Gambaran Umum Pengukur Panas Ultrasonik
Pengukur panas ultrasonik adalah instrumen yang mengukur laju aliran dan menampilkan energi panas yang dilepaskan atau diserap oleh air yang melewati sistem pertukaran panas menggunakan metode ultrasonik. Perangkat ini menghitung energi panas dengan mengukur dua besaran fisik-laju aliran pembawa panas dan perbedaan suhu antara saluran masuk dan saluran keluar-kemudian menerapkan kompensasi untuk nilai densitas dan entalpi dan melakukan integrasi. Secara khusus, metode perbedaan waktu ultrasonik bergantung pada perbedaan waktu sinyal ultrasonik yang merambat di dalam fluida untuk mengukur laju aliran.

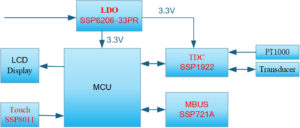

Diagram Prinsip Pengukur Panas Ultrasonik
Gambaran umum tentang Siproin Komponen yang Digunakan
SSP6206-33PR:
Seri SSP6206 adalah regulator tegangan positif tiga terminal presisi tinggi, berdaya rendah, dan diproduksi dengan CMOS dan teknologi pemangkasan laser. Seri ini menawarkan arus tinggi dan tegangan putus yang rendah. Alasan utama untuk memilih LDO ini dalam aplikasi ini adalah konsumsi daya yang rendah (5μA @ 6V) dan tegangan dropout yang rendah (0.19V @ 100mA), yang secara signifikan memperpanjang masa pakai baterai. Ketika tegangan baterai turun di bawah 3,3V, arus diam chip tetap stabil tanpa penyimpangan yang berlebihan.
SSP1922:
SSP1922 adalah rangkaian konverter waktu-ke-digital (TDC) presisi tinggi. Ini mengintegrasikan komponen seperti komparator analog, sakelar analog, dan pemicu Schmitt, menyederhanakan desain sirkuit periferal. Selain itu, ini memiliki fungsi deteksi gelombang pertama yang sangat meningkatkan kemampuan anti-interferensi. Pengguna dapat membaca lebar relatif pulsa gema pertama untuk menentukan kekuatan sinyal, menyediakan diagnostik untuk anomali seperti kesalahan transduser ultrasonik, peningkatan endapan dinding pipa, atau gelembung udara di dalam air. Perintah StartTOFRestart memungkinkan pengukuran perbedaan waktu ultrasonik (baik aliran maju maupun mundur) dan pembacaan data, sehingga mengurangi kerumitan perangkat lunak dan meminimalkan konsumsi daya. Alat ini kompatibel dengan TDC-GP22.
SSP721A:
SSP721A adalah chip transceiver yang sesuai dengan standar M-BUS untuk pengukuran (EN1434-3, EN13757). Sirkuit antarmuka internalnya beradaptasi dengan berbagai level antara perangkat master dan slave dalam struktur bus. Chip dapat terhubung ke bus dengan kabel bebas polaritas dan mendukung isolasi listrik penuh melalui optocoupler dengan perangkat slave. Chip ini ditenagai oleh bus, tanpa menambahkan permintaan daya tambahan ke perangkat slave, dan menyertakan indikasi kesalahan bawaan untuk tegangan bus. Penerima memiliki fitur pengenalan level dinamis, sedangkan pemancar menyediakan sumber arus yang dapat diprogram. Selain itu, chip ini mengintegrasikan regulator tegangan 3.3V yang menunda pematian jika terjadi gangguan pada bus.
SSP8011:
SSP8011 adalah IC sensor sentuh satu tombol berdaya rendah. Mode operasi dibagi menjadi mode Normal dan mode Daya Rendah. Mode tombol atau mode Pengalihan output dapat dipilih, dan mode level output adalah opsional.
